元件的登记
表示Ball的 Flip Chip Body内Y方向位置。 (Unit: mm)
<删除> 按钮
删除在Graphics Area中选择的Ball 或<Flip Chip Ball Positions>领域中选
择的Ball。
<插入球> 按钮
添加新的Ball。 新生成Ball的初始位置为 (0, 0)。点击按钮则在<Flip Chip
Ball Positions>领域中生成新的ball信息。
<OK> 按钮
保存编辑内容，结束对话框。
<取消> 按钮
不保存编辑内容，结束对话框。
以外的项目请参照 “7.1.1 共同识别Data”。
<EX Param> 按钮
显示与识别有关的细部设定对话框。一般部件时无须设定。 详细事项请参照
“7.1.1 共同识别Data”。
<移动控制> 按钮
用于手动吸附部件进行部件识别。 详细事项请参照 “7.1.1 共同识别Data”。
<测试> 按钮
使用设定的Align 数据进行部件识别。详细事项请参照 “7.1.1 共同识别Data”。
<自动示教> 按钮
设定部品的排列数据。 在Flip Chip部
件，可用自动识别功能登录部件。详细事项
请参照 “7.1.
1 共同识别Data”。
8-1
供应装置的设置
第8章. 供应装置的设置
8.1. 喂料器（Feeder）[F4]
‘喂料器’菜单编辑有关带式喂料器, 杆式喂料器, 多盘式喂料器的数据。它可以进行
指定装在各喂料器的部品，吸着部品位置的示教，吸着部品测试等操作。选择此功
能时的初始画面为带式喂料器画面。
8.1.1. 喂料器基座 （Feeder Base）
选择喂料器座时显示如下的对话框，同时在这个对话框可以编辑有关喂料器座的数
据。

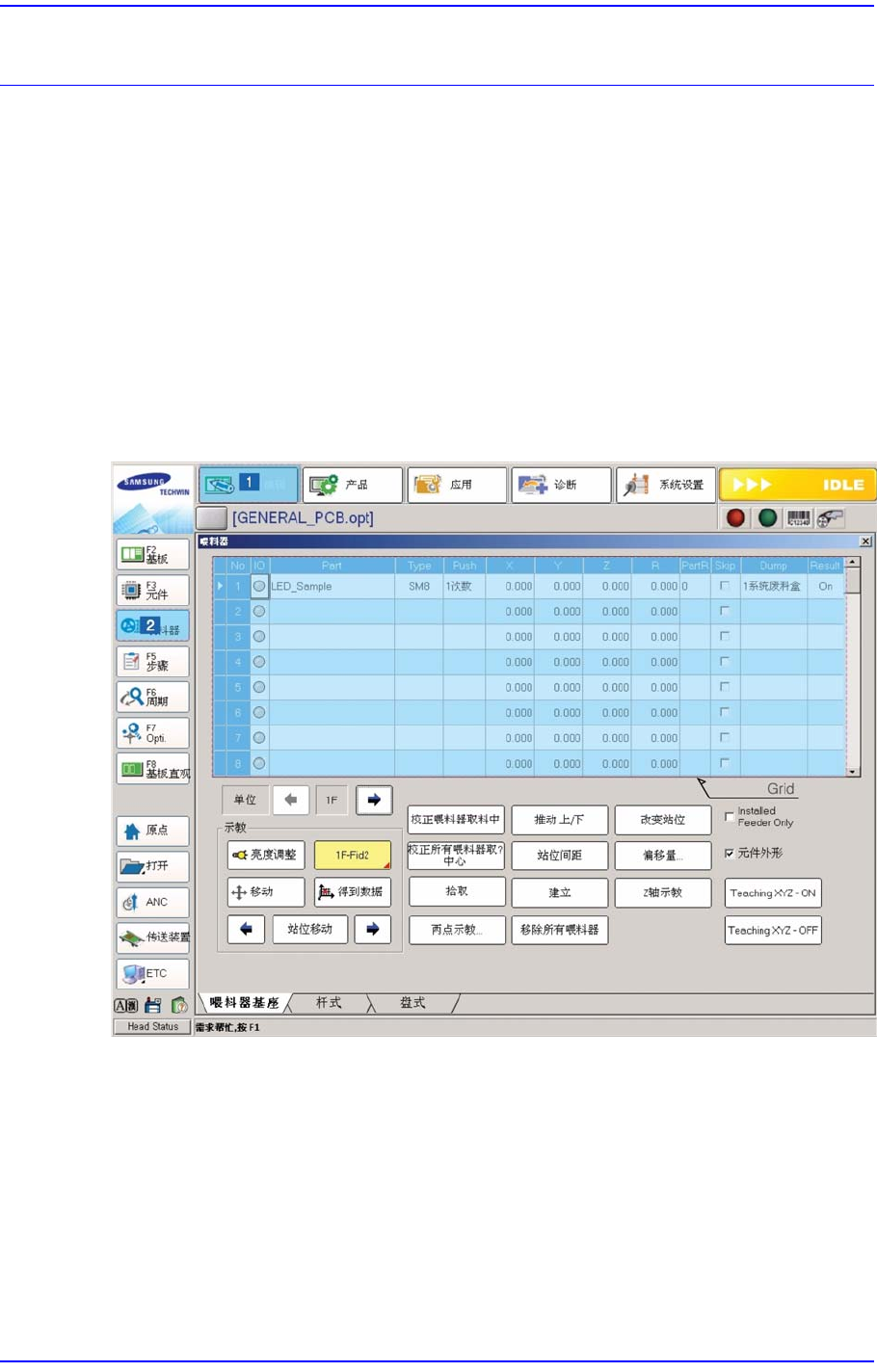

图
8.1 “
喂料器
:
喂料器座
”
对话框
<Grid> 领域
它显示喂料器座上的包括喂料器类的各种装置（设备）安装状态，同时可以编辑
安装位置。
<No> 列
它是喂料器座Slot的排列编号。空压式喂料器座上有60个Slot。
SM431、SM431L的喂料器底座上具有42个插槽，SM451的喂料器底座具有
60个插槽。
