12-37 Machine Calibration 12.3.8. Gantry Mapping 为了补偿 Gantry1F 与 Gantry1R 之间 的相对坐标系， 需要对作为 Gantry 补正基准的诸 多基准标志的位置进行校正。 为了进行校正作业， 需要对输送带上 的 6 个基准标志点进行示教 。 在示教顺序方面， 必须先对固定轨道 (Fixed Rail) 上的基准标志进行示教， 同一轨道 上的基准标志则必须从右到左进 行示教…
12-36
Samsung Component Placer SM431 Administrator’s Guide

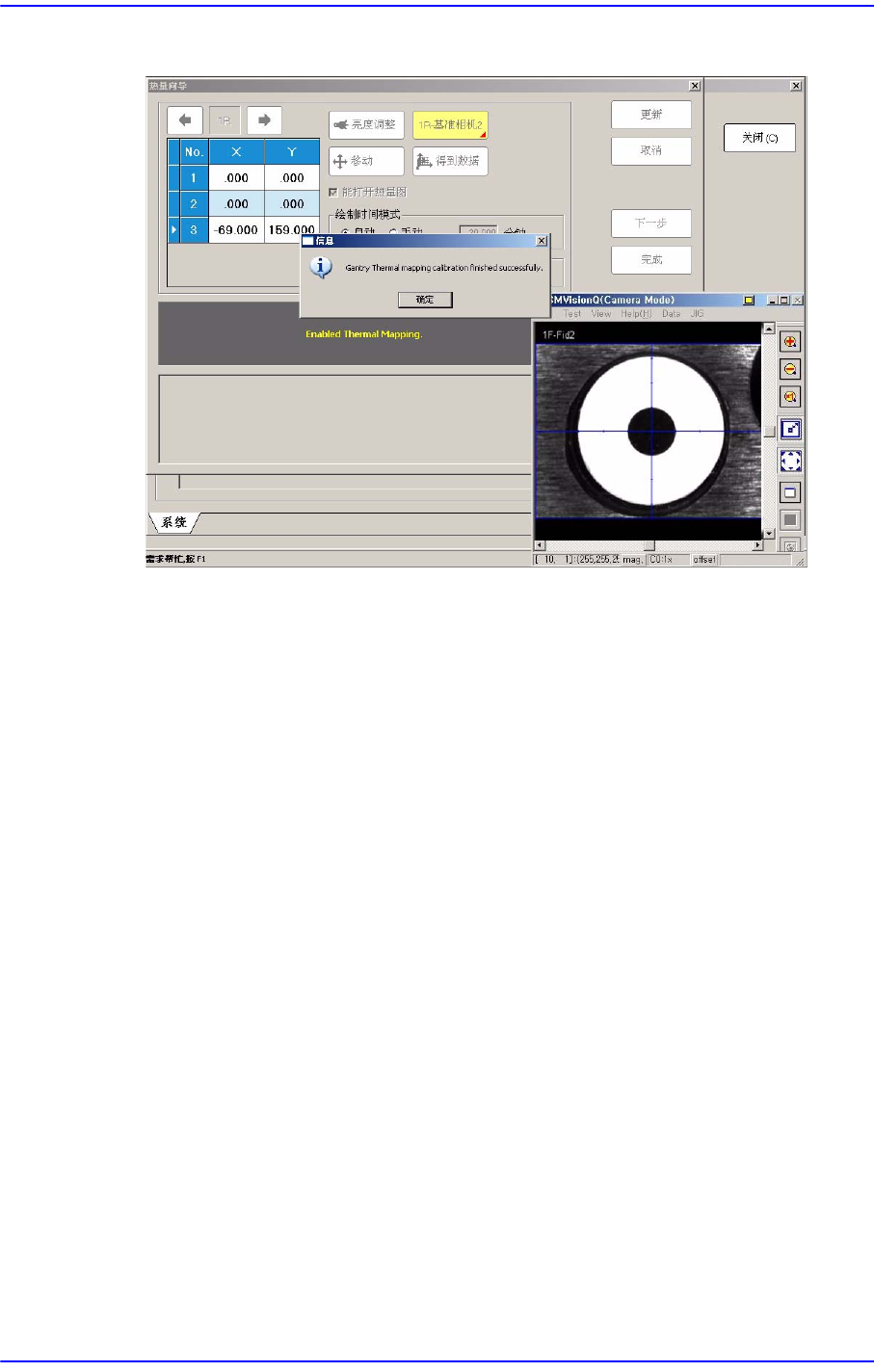

8. 选择“手动 ”时需要对时间进行设定。单击<更新>键。
12-37
Machine Calibration
12.3.8. Gantry Mapping
为了补偿Gantry1F与Gantry1R之间的相对坐标系，需要对作为Gantry补正基准的诸
多基准标志的位置进行校正。
为了进行校正作业，需要对输送带上的6个基准标志点进行示教。
在示教顺序方面，必须先对固定轨道 (Fixed Rail)上的基准标志进行示教，同一轨道
上的基准标志则必须从右到左进行示教。
12-38
Samsung Component Placer SM431 Administrator’s Guide

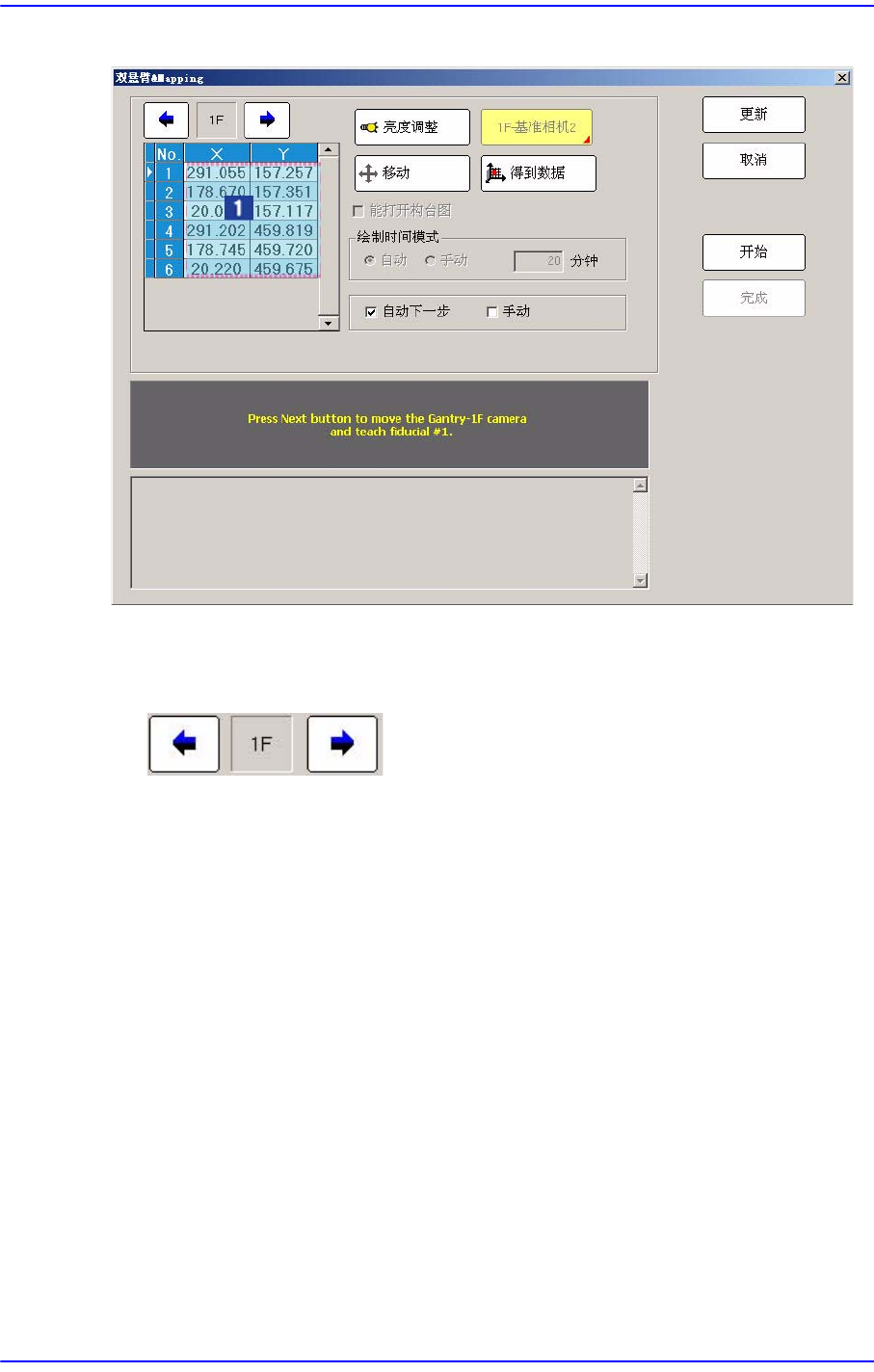

图
12.13 “
双悬臂
& Mapping”
对话框
1: Grid
领域
Gantry选择用箭头键
1F：显示当前选定的 Gantry。
单击箭头键后选择需要检查设定值的Gantry。
<移动> 按钮
把相应Gantry的基准相机移动到在Grid领域中选择的Fiducial Mark位置。
<得到数据> 按钮
选定的Fiducial Mark位置上应用当前位置的坐标值。
<能打开构台图> 检查框
决定是否执行Gantry映射。当示教完输送带上的所有校准用基准点后，就会自
动圈选。选择不执行。
<绘制时间模式> 领域
请设置执行Mapping的周期。
自动: 以预先指定的周期自动执行Mapping。
手动: 在右侧编辑框中输入周期后，每周期手动执行Mapping。
