12-40 Samsung Componen t Placer SM431 Administrator’s Guide 警 告 校准设备时， 没有得到许可的用户 或没有受到专业培训的用户进 行操作， 可能应操作错误或因没有 注意周围环境等原因而造成设 备与设置数据受到严重损伤 ， 并使 操作员或设备周围的操作员受 到伤害。 确认要校准的对象， 而且必须确认 设备周围没有其他操作员后， 才能进行校准工作。 严禁没有受到 专业培训的用户进行…
12-39
Machine Calibration
<自动下一步> 复选框
选择此校验框后单击<下个>按钮会自动执行Gantry Mapping过程。
<手动> 复选框
利用示教框把各Gantry移动到指定的位置后，手动执行Gantry Mapping。
12.3.8.1. Procedure
手动执行Gnatry Thermal Mapping步骤如下。

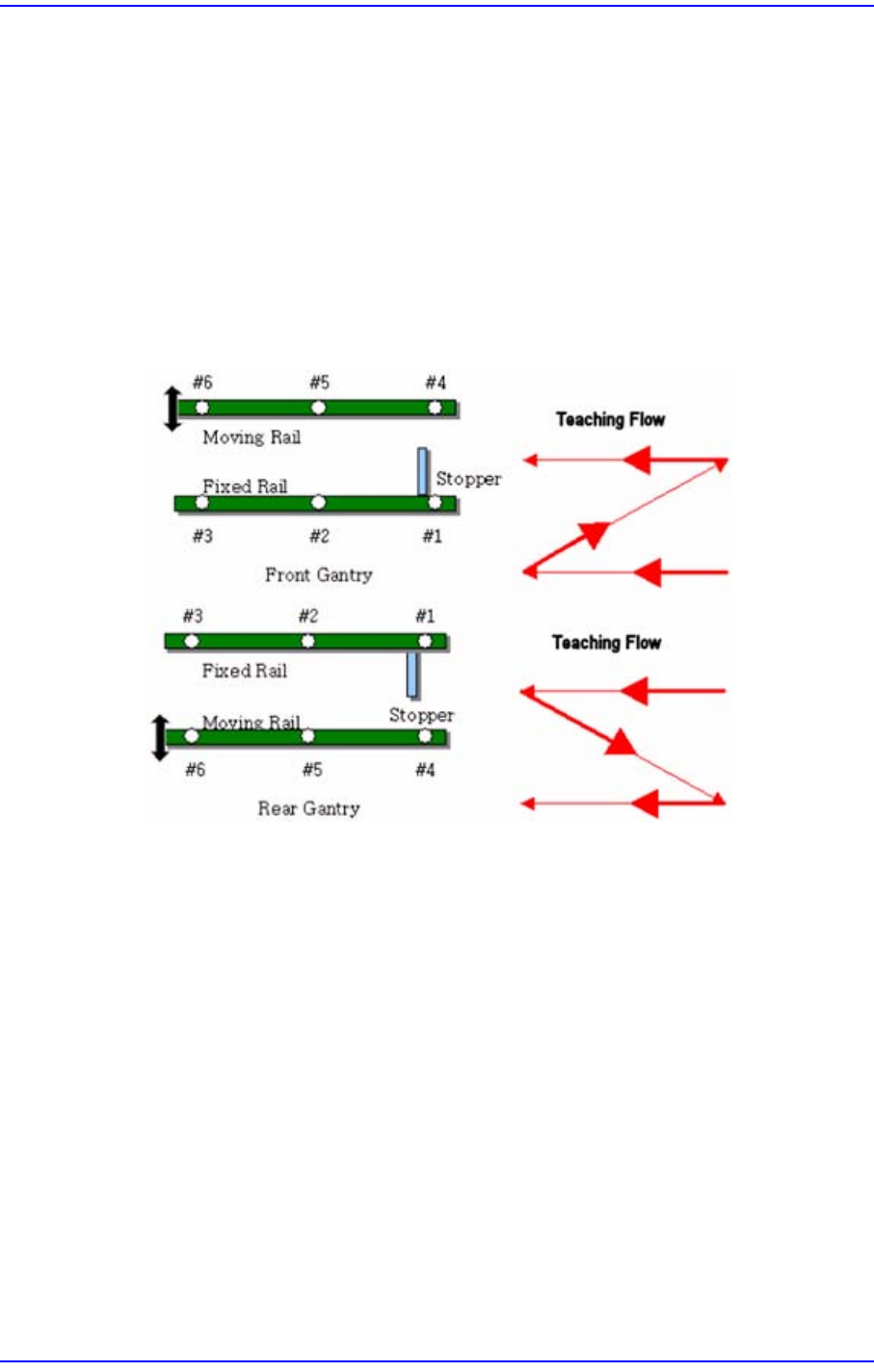

1. 参照下图示教位于传送带上面的基准点6点的位置。
2. 单击<移动>按钮把基准相机移动到指定的位置。

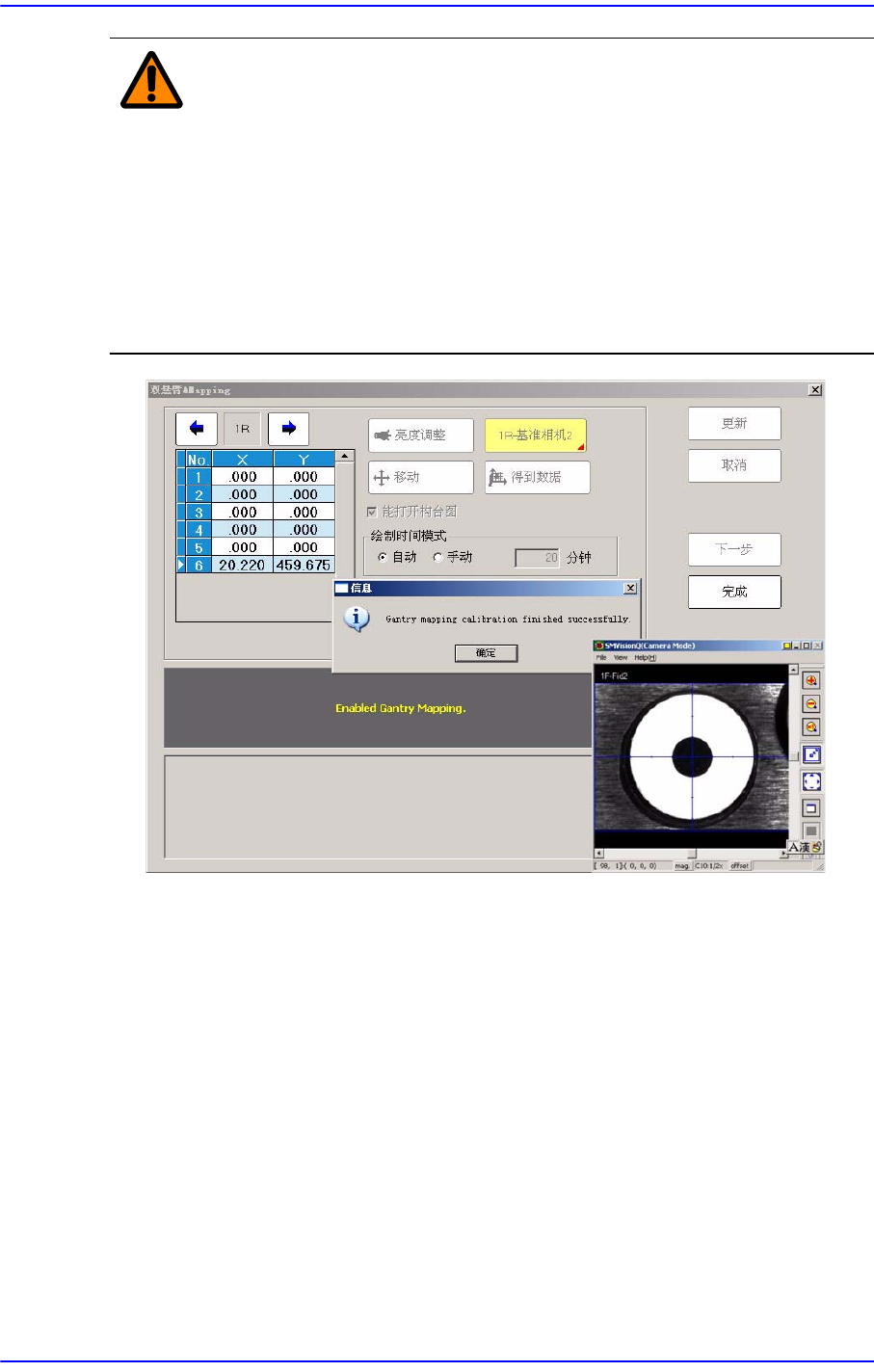

3. 利用Teaching Box调整基准相机位置，使’SMVision’窗口上显示的十字线中心和
conveyer上预先设置得到数据的Fiducial Mark的中心一致。
4. 单击<得到数据>按钮反应当前坐标值。
5. 同样地方法按照上图的进行步骤示教 Fiducial Mark2~6号。
6. 对Gantry1F完成6点基准点示教，则开始执行对Gantry1R的6点基准点示教。其
方式同 Gantry 1F。
12-40
Samsung Component Placer SM431 Administrator’s Guide
警 告 校准设备时，没有得到许可的用户或没有受到专业培训的用户进
行操作，可能应操作错误或因没有注意周围环境等原因而造成设
备与设置数据受到严重损伤，并使操作员或设备周围的操作员受
到伤害。
确认要校准的对象，而且必须确认设备周围没有其他操作员后，
才能进行校准工作。严禁没有受到专业培训的用户进行校准作
业。
12-41
Machine Calibration

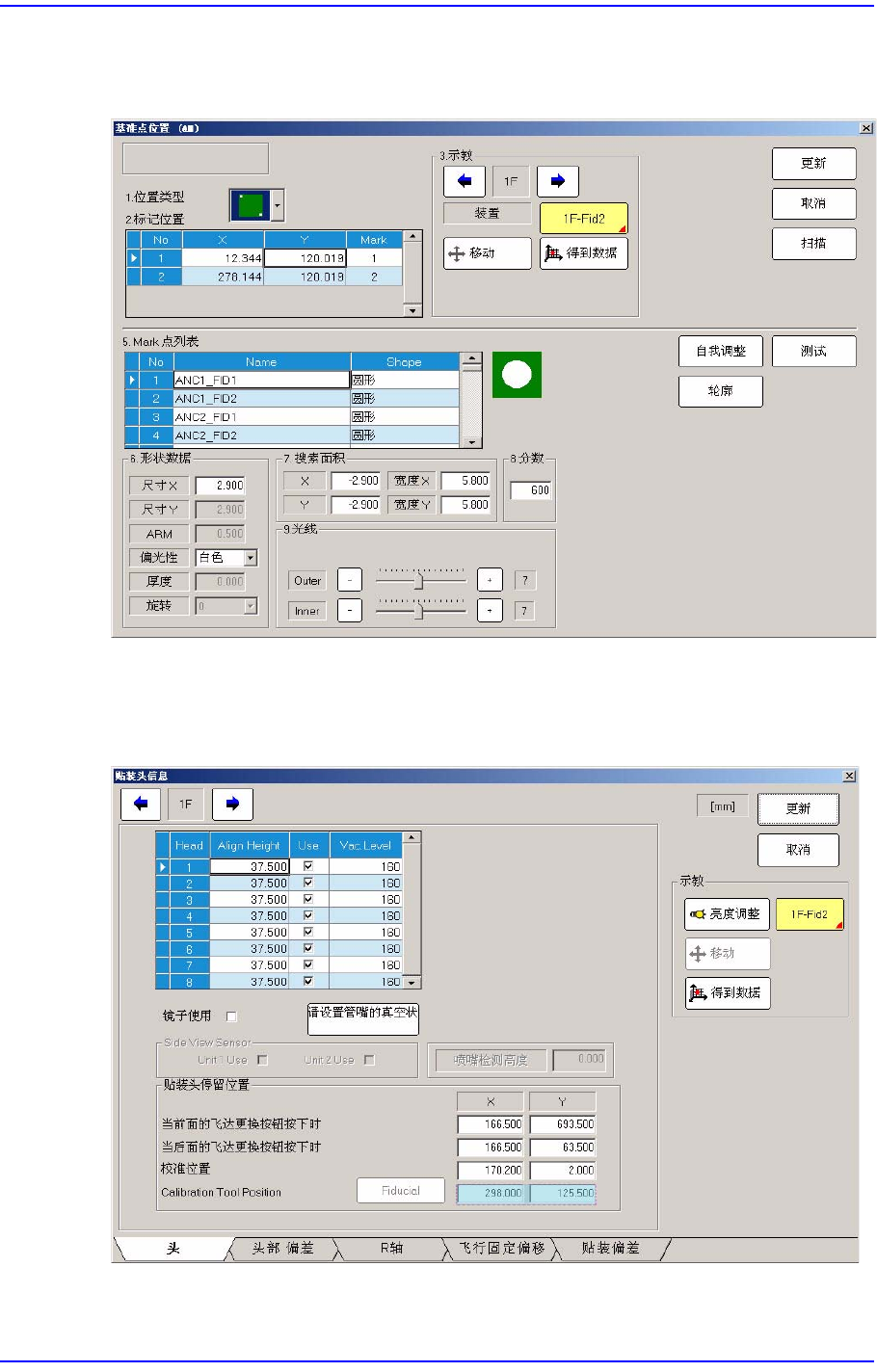

12.3.9. ANC位置的测定
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。
详细内容请参考“6.3
基准符号
(Fiducial Mark)
设定
”。
针对ANC的基准标记完成了示教作业后，应该对校正工具的位置进行示教。(详细
内容请参阅“12.1.1
贴片头
”。)
