9-4

Samsung Component Placer SM431 Administrator’s Guide

此时，可以选择属于哪一个群组的止挡件针对各装贴点进行作业。该值由选

择了各装贴点的阵列自动选择，可以通过优化而自动选择。

 <工作站> 组合框

 ST1F-Work

确认或示教正面作业站（Station1F）作业的PCB贴装点时选择。

 ST1R-Work

确认或示教背面作业站（Station1R2）作业的PCB贴装点时选择。

 <示教> 领域

确认或示教贴装点时使用。

 按钮

设定基准相机照明。按下此按钮时，显示以下画面。

 Selection control

旋转XY轴驱动马达选择要移动到“贴装登录”对话框中选择的贴装点的对

象或选择想了解当前坐标的对象时使用。可选择的对象如下。

 Fid1: 选择对应Gantry的‘fiducial camera1’(Option)

 Fid2: 选择对应Gantry的‘fiducial camera2’

 H1 ~ H8: 选择1号~8号的 Head。

 <Move> 按钮

在Selection control中选择的对象移动到“贴装登录”对话框中选择的贴装

9-5

Step Programming

点。单击此按钮之前需要用鼠标单击所要位置对应的贴装点。

 <移动> 按钮

Selection control中选择的对象为基准获取X, Y 坐标。

 按钮

使XY驱动电动机的轴旋转，把Head 移动到Grid当前行的之前行的贴装点

上。

 按钮

使XY驱动电动机的轴旋转，把Head移动到Grid当前行的之后行的贴装点

上。

 <AutoMove> 按钮

依次连续移动贴装点时单击此按钮。把Fiducial camera依次移动到<Grid>领

域中显示的贴装点可确认贴装点。

此时，不移动到不显示在<Grid>领域的贴装点。如果在自动移动中停止请再

单击一次此按钮。

 <Array> 领域

 <模型> 组合框

Block PCB时需选择先要设置的Block。然后请设置其他项目。

请单击按钮选择要设置的Block。如果不是Block PCB就无需选择Block，对

应组合框被激活。

 <拼板> 组合框

选择Array中需要过滤的 Array No。

 <延伸> 检查框

仅在Array PCB时显示。利用 Array PCB的偏移贴装点扩张为一个PCB。

例如，当前贴装点为十个，Array PCB为四个时扩张为共40个贴装点。

如果已扩张则返回原状态。此时除1号Array PCB以外的

贴装点

数据被消

失。

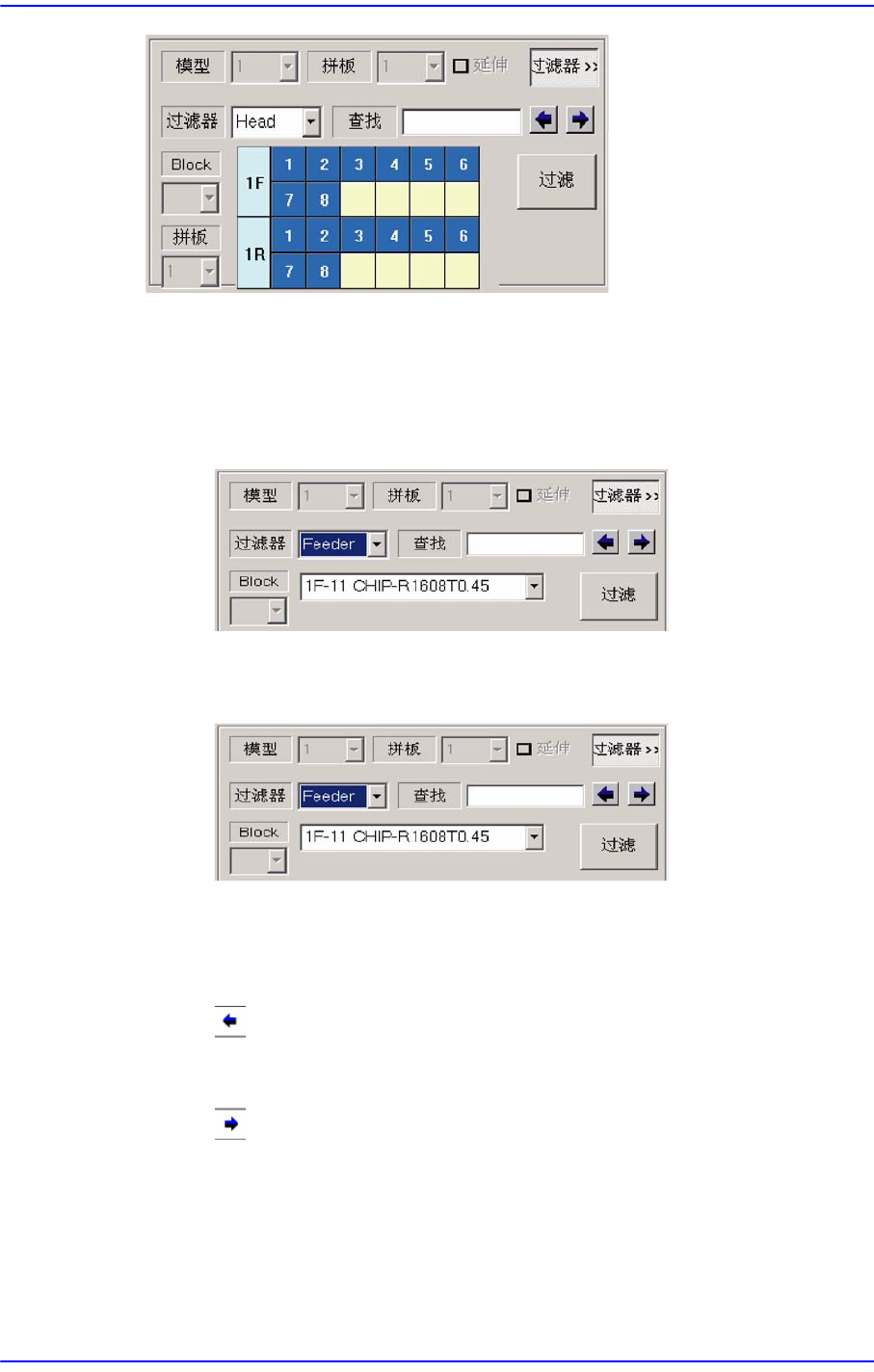

 <过滤器> 按钮

指定在“贴装登记”对话框中显示的贴装点表示条件。

单击此按钮则显示如下过滤功能。

9-6

Samsung Component Placer SM431 Administrator’s Guide

 <过滤器> 组合框

选择要过滤的对象。可选择‘Feeder’或‘Part’。默认 ‘Head’。

 在<过滤器>组合框选择喂料器时

请在下面组合框选择要标示贴装点的部件的喂料器。

 <过滤器>组合框选择 Part时

请选择需要过滤的部品。

 <查找> 编辑框

设定需要寻找的文字列。这个时候，在 Grid预先指定要找的文字列所在的

列。

 按钮

从Grid上指定的列的当前行以前的行开始寻找在编辑框设定的文字列。

 按钮

从Grid上指定的列的当前行下一个行开始寻找在编辑框设定的文字列。

 <过滤>按钮

<过滤器> 组合框中选择的条件，在步骤对话框中只表示已过滤的贴装点。

 <插入一行> 按钮
