6-18
Samsung Component Placer SM431 Administrator’s Guide
2点时, 可补正PCB的 X, Y, Theta。是最普遍使用的方法。
3点时, Fiducial Mark的表面状态不稳定，Score值偏差较大时使用3点。如果使
用3点，利用 3点可更精密地计算出横竖方向位置。

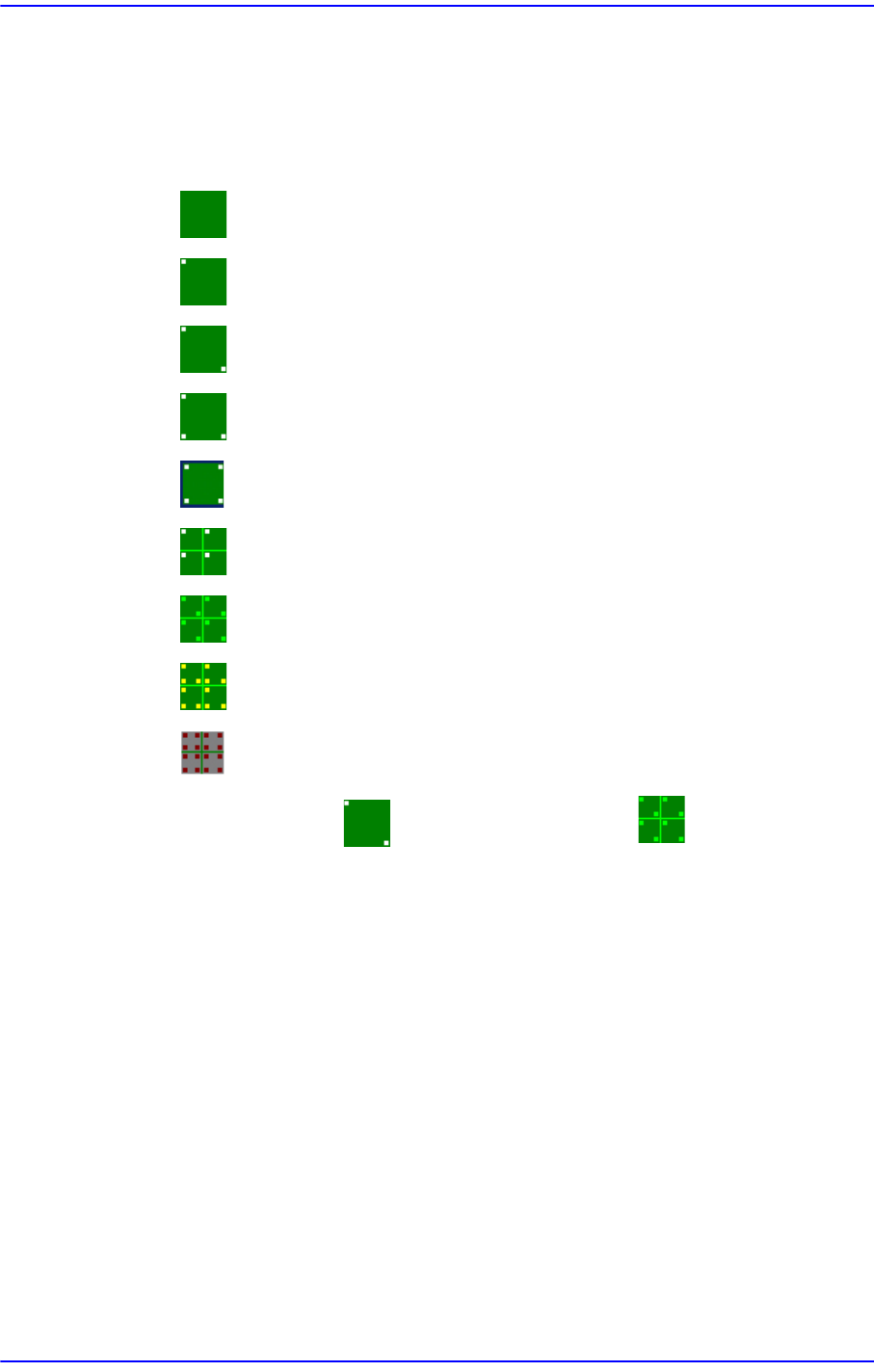

这里, 选择基准标记的数量。可选择的基准标记的数量如下。
None:没有基准标记。
1 Panel: 有1个PCB的补偿用基准标记。
2 Panel: 有2个PCB的补偿用基准标记。
3 Panel: 有3个PCB的补偿用基准标记。
4 Panel: 有4个PCB的补偿用基准标记。
1 Array: 多片PCB的每一个单片上有1个PCB补偿用基准标记。
2 Array:多片PCB的每一个单片上有2个PCB补偿用基准标记。
3 Array: 多片PCB的每一个单片上有3个PCB补偿用基准标记。
4 Array: 多片PCB的每一个单片上有4个PCB补偿用基准标记。
建议一般PCB时使用 2Panel、Array PCB时使用 2Array。
<2. 标记位
置> 领域
没有在<1.位置类型 >组合框中选择“None”时，只生成被选基准标数量的数据。

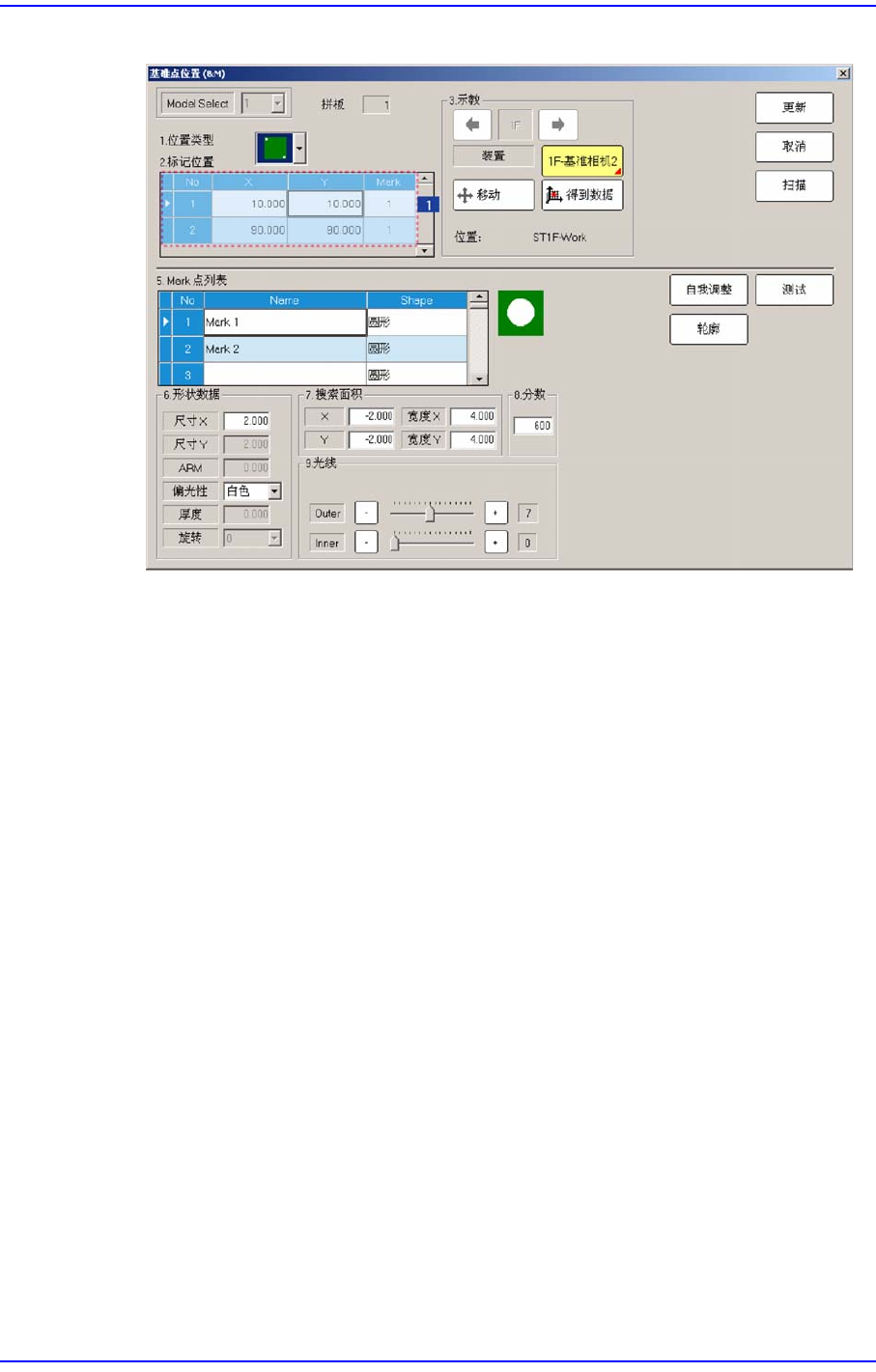

例如，选择”2 Panel”时，显示如下的画面。
6-19
Board
定义
图
6.5 “
基准点位置
(&M)”
对话框
(
位置类型为
”2 Panel”
的状态
)
1: Grid
领域
<No> 列
基准点标记位置的序列编号。
<X> 列
是Fiducial Mark的 X 坐标。
<Y> 列
是Fiducial Mark的Y坐标。
<Mark> 列
基准标记的 Mark ID。 此数值在<5. Mark点列 >的序列编号中设定。
<3. 示教> 按钮
使用于示教基准标位置。
<装置> Selection control
用于旋转XY轴驱动电动机选择移动到指定坐标位置的对象或者用于选择想
要获取当前坐标的对象。
6-20
Samsung Component Placer SM431 Administrator’s Guide
1F-基准相机1: 选择正面Gantry的fiducial照相机1。(Option)
1F-基准相机2: 选择正面Gantry的fiducial照相机2。
1R-基准相机 1: 选择后面Gantry的 fiducial照相机1。(Option)
1R-基准相机 2: 选择后面Gantry的 fiducial照相机2。
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。 运行 “Move”之前，
先要用鼠标单击需要移动的位置的坐标值对应的Grid的shell(Fiducial Mark
的坐标)。
<得到数据> 按钮
以Selection control中选择的对象为基准获取X, Y坐标。 运行 <得到数据 >之
前，先要用鼠标单击需要取得的位置对应的Grid的shell(Fiducial Mark的坐
标)。
工作站
显示即将进行pcb作业的工作站(F2：正面，R2：背 面 )
备注 关于 基准点标记
基准点标记 有它形状，材料等方面的必要条件。设计PCB的时
候，请注意以下几点。
基准点标记的形状可以是以下8种图案。 (上下对称或左右对
称)
基准点标记的尺寸要2.0?以上。 标记传感器光点的宽度离
PCB表面的距离为约 ø0.7?。
从基准点标记的外缘离周围2.0? 的范围内，不应有可能引起
错误的识别的形状和颜色变化。(焊盘，焊膏等)
基准点标记的颜色要和周围PCB 的颜色有明暗差异。
为了确保识别精度，基准点标记的表面上电镀铜或锡来防止
表面反射。对形状只有线条的标记，光点不能识别。
