SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
14
2.2.8 Optimierungen der Line Control GUI
In SIPLACE Pro 4.0 ist die LC GUI wie folgt optimiert worden:
● Der Machbarkeitstest wird im Offline Modus unterstützt. Offline Modus bedeutet, dass kein Line
Control Server verbunden sein muss.
● Ein Los kann mehrmals dem gleichen Produktionsplan hinzugefügt werden.
● Bei Verwendung des Doppeltransports wird in der LC GUI das produzierende Transportband
angezeigt (produzierend links, produzierend rechts).
● Neu hinzugefügte Lose für Produktionspläne oder Aufträge können beliebig in der Losliste
positioniert werden.
● Beim Neustart des Line Control Servers wird der Benutzer aufgefordert (Dialogbox), das zuvor
vorgegebene Los erneut vorzugeben. Nach dem Neustart ist das zuvor vorgegebene Los rot
markiert.
● Wird an mehreren LC GUIs gleichzeitig gearbeitet, so werden Änderungen (Löschen und
Hinzufügen einer Linie)an einer LC GUI sofort von den anderen geöffneten LC GUIs
übernommen.
● Mehrfachauswahl von Losen in der LC GUI möglich:
● Machbarkeitstest wird für die selektierten Lose durchgeführt.
● Löschen von allen selektierten Losen möglich.
HINWEIS
Trotz Mehrfachselektion kann immer nur ein Los vorgegeben werden.

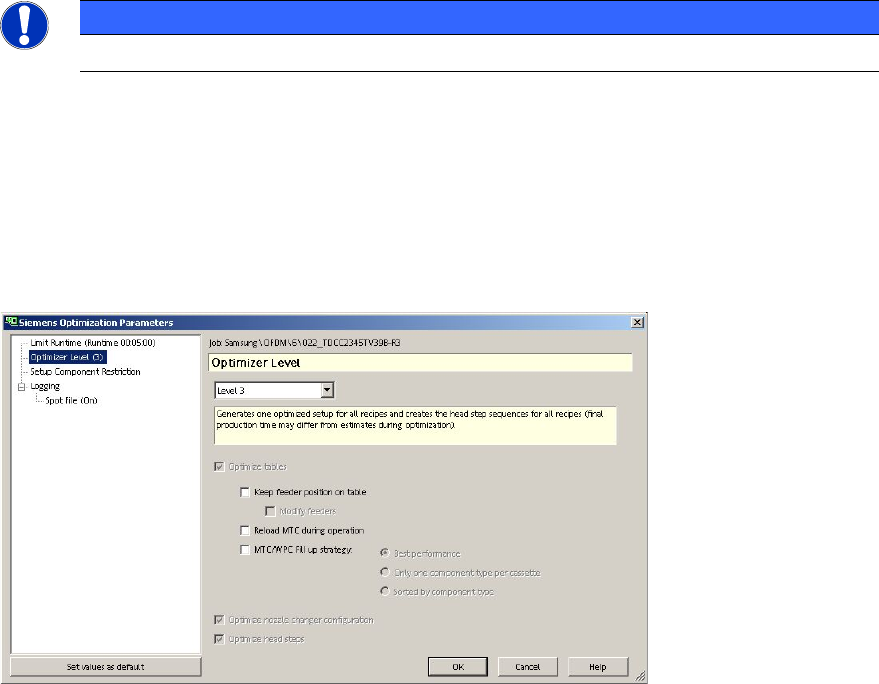

2.2.9 Optimierung: Keine Veränderung der Fördererpositionen in der Zielrüstung
Durch die Option "Fördererposition auf den einzelnen Tischen beibehalten" reduzieren sich die
Rüstzeiten für Bediener. Bauelemente aus der Anfangsrüstung bleiben gerüstet bis sie in der
Ergebnisrüstung wieder benötigt werden. Dadurch reduzieren sich Rüstzeiten. Weitere Details zur
Funktionalität der Option entnehmen Sie der Online Hilfe.
Sie rufen die Option über die Schaltfläche "Konfigurieren…" auf.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
15
2.2.10 Zusätzliche Hilfe für die Optimiererfehlermeldungen
Mit SIPLACE Pro 4.0 ist eine zusätzliche Hilfe für die Optimiererfehlermeldungen integriert.
Sie rufen die Optimiererfehlerhilfe auf:
● über die Schaltfläche Fehler -> Hilfe -> Inhalt
● durch Doppelklick auf die Fehlernummer im Fehlertext.
2.2.11 Optimierte Reportfunktionen
Alle Reports können ebenfalls als XML-Datei zur Weiterverarbeitung abgespeichert werden.
Folgende Reports werden über die optimierte Losliste gestartet (Kontextmenu)
2.2.11.1 Gefilterte Los-Bauelementeübersicht
Die gefilterte Los-Bauelementeübersicht zeigt die verbrauchten Bauelemente und Gurtrollen im
Verhältnis zur definierten Losgröße.
Die gefilterte Los-Bauelementeübersicht wird über die optimierte Losliste gestartet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
16
2.2.11.2 Exportierte Reportdateien in Excel importierbar
Folgende Reports können exportiert werden (Report -> XML Daten für Excel). Diese XML-Dateien
können anschließend in Excel importiert werden.
● Board-Report / Leiterplatten-Report
● Component Shape List-Report / Gehäuseformen-Report
● Recipe Analysis Grid-Report / Los-Report
● Placement List-Report / Bestücklisten-Report
● Filtered Recipe Component Summary-Report / Gefilterte Los-Bauelementeübersicht
● Setup-Report / Rüstreport
2.2.11.3 Gefilterte Fördererübersicht
Der Report für die gefilterte Fördererübersicht ist eine tabellarische Zusammenstellung folgender
Daten:
● Stationen – Tisch/Stellplatz – Förderer
● Förderer – Stationen – Tisch/Stellplatz
● Bauelement – Stationen – Stellplatz
Die gefilterte Fördererübersicht wird über die optimierte Losliste gestartet.
