3.7.2 Vorrang-Regel-Ermittlung
Des Weiteren ist mit SIPLACE Pro 5.1 die Vorrang-Regel-Ermittlung als neues Werkzeug in der
SIPLACE Pro Optimierer GUI hinzugekommen. Die Vorrang-Regel-Ermittlung stellt automatisch
die Regeln für die Bestückreihenfolge der zu bestückenden Bauelemente auf. Das bedeutet die
Vorrang-Regel-Ermittlung analysiert die Geometrie der Bauelemente, Pipetten, Leiterplatten und
generiert daraus die Vorrangregeln für die Bestückreihenfolge.
Abb.: Vorrang-Regel-Ermittlung
Hauptursachen für Probleme bei der Bestückreihenfolge sind:
– gleiche Höhe sich überlappender Baulemente
– zirkulare Präzedenz: (falls ein oder mehrere Bestückungen eine Endlosschleife bilden, die der
Optimierer nicht verarbeiten kann.)
– Konflikte zwischen Bestückebene und Bestückreihenfolge
– Pipetten-Kollision
– Shielding (mehrere Bauelemente unter einem Shield)
Mit der Vorrang-Regel-Ermittlung kann der Anwender die Bestückreihenfolge überprüfen, neue
Bestückreihenfolgen erzeugen oder die Bestückreihenfolge beibehalten. Des Weiteren können die
Bestückreihenfolgen graphisch angezeigt werden. Detaillierte Informationen zur Anwendung der
Vorrangregeln finden Sie in der Online Hilfe.
Einschränkungen der Vorrang-Regel-Ermittlung:
– Die Vorrang-Regel-Ermittlung funktioniert ausschließlich auf EINER Leiterplatte.
– Chip-Stacking wird nicht unterstützt.
D.h. Bestückreihenfolge aufgrund von übereinanderliegenden Chips kann nicht berücksichtigt
werden, da die Z-Höhe nicht erfasst wird.
– Die Vorrang-Regel-Ermittlung berücksichtigt jedes Bauelement entweder als Quader oder als
stehende Zylinder mit konstanter Höhe.
– Bei kundenspezifizierten Pipetten wird die Basispipette zur Prüfung der Vorrangregeln
verwendet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
44
3.8 Leistungsmerkmale der Optimierung (V5.1)
3.8.1 Tische "einfrieren"
Mit SIPLACE Pro 5.1 können im Rüsteditor (Tabellenansicht) über das Kontextmenü einzelne
Tische "eingefroren" werden. Der Optimierung ist es nicht erlaubt, auf "eingefrorenen" Tischen
Förderer/Bauelemente auf- bzw. – abzurüsten.
3.8.2 Entfernen nicht verwendeter Förderer aus der Festrüstung
Mit SIPLACE Pro 5.1 sind im Optimiererparameterdialog folgende Einstellungen hinzugekommen:
– (a) Fördererpositionen auf Tischen beibehalten
– (b) Festgerüstete Optionen ignorieren.
– (c) Neurüsten der Bauelemente nicht zulassen.
Mit den Einstellungen (a) und (b) werden alle fest gerüsteten Bauelemente und Förderer, die nicht
in der Produktion benötigt werden, aus der Rüstung entfernt.
Mit der Einstellung (c) wird verhindert, dass ein bereits gerüstetes Bauelement erneut gerüstet
wird, auch wenn die Optimierung dies empfiehlt.
Detaillierte Informationen dazu entnehmen Sie bitte der Online Hilfe.
3.8.3 Option Störkante im LP-Editor
Mit SIPLACE Pro hat der Anwender die Option, im LP-Editor eine Störkante einzugeben. SIPLACE
Pro hat somit die Möglichkeit, die maximale Höhe aller Bestückungen bzw. aller Strukturen auf der
LP zu berücksichtigen bevor die LP in die Bestückmaschine gefahren wird. Ist die Bestückkante
höher als der Abstand zum Bestückkopf, gibt die Optimierung eine Fehlermeldung aus und die
Leiterplatte kann nicht bestückt werden.
3.9 Leistungsmerkmale der LC GUI (V5.1)
3.9.1 Vermeide Neuverteilung der Bauteile im Machbarkeitstest-Modus
In der LC GUI ist die Funktion "Vermeide Neuverteilung der Bauteile" (dass die Linie nicht leer
gefahren werden muss beim erneuten Vorgeben des gleichen, modifizierten Loses) erweitert
worden.
Mit den Optionen "Vermeide Neuverteilung der Bauteile" und "Vermeide Änderung der
Bestückreihenfolge des letzten Optimierungslaufs" wird die gleiche Bestückreihenfolge erzwungen
und damit die gleiche Bestückzeit gewährleistet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
45

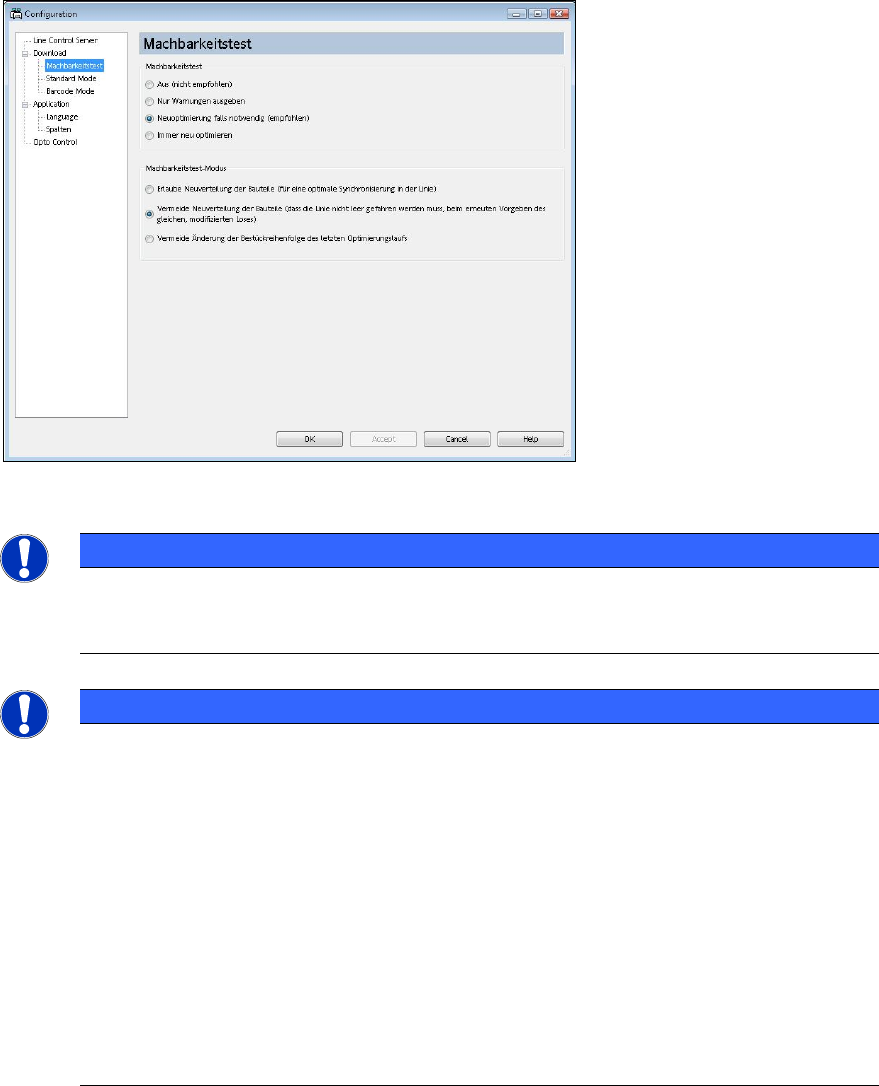

Abb.: Machbarkeitstest
HINWEIS
Kann die Bestückreihenfolge nicht beibehalten werden (z.B. durch Aufrüsten eines
zusätzlichen Bauelements), bekommt der Anwender eine entsprechende
Fehlermeldung.
HINWEIS
Es kann in folgenden Fällen zu Abweichungen bei den Optimierungsergebnissen der
Optimierungsstufen OL2 und OL3 kommen:
– Leiterplatten mit vielen Einzelschaltungen mit Marken
– Long Board Option (LBO) mit Takten
Abhilfe: Daher bitte vor der Optimierung bzw.vor dem Download diese Optionen im Menü
auswählen:
– Desk: Auftrags-Editor -> Konfigurieren… -> Siemens Optimierungsparameter:
Optimierung: Optimierungsstufe:
– "Neu verteilen der Bestückpositionen für jeden Kopf verhindern" und
– "Bestückreihenfolge nicht ändern"
– LC GUI: Machbarkeitstest: "Vermeide Neuverteilung der Bauelemente"
