SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
141
Flächenmagazin-Editor:
Dialogfeld Eigenschaften Flächenmagazin-Beschreibung
ändern
X
Dialogfeld Förderer Zuordnung der Flächenmagazin-
Träger ändern
X
Gehäuseform-Editor:
Registerkarte Bearbeitung Abholpositionen und
Aufnahmepositionen ändern
X
Registerkarte Förderer
Toleranzwerte ändern
X
Registerkarten ICOS-
Beinchengruppen und
SIPLACE Vision
Beinchengruppen
Beschreibung einer
Gehäuseform in SIPLACE
Vision ändern (Abmessungen,
Beinchengruppen)
X
Registerkarte Pipetten Pipette entfernen oder
hinzufügen, wenn am Bestück-
kopf verfügbar. Nur die Pipette,
die für das Bauelement
vorgesehen ist darf nicht
entfernt werden.
X
Dialogfeld Reduzierte
Beschleunigung bestätigen
Beschleunigungswerte ändern
X
Registerkarte Kameras Kameras entfernen oder
hinzufügen. Nur die Kamera, die
in der Maschine für das
Bauelemenl vorgesehen ist, darf
nicht entfernt werden.
X
Leiterplatten-Editor:
Registerkarten LP,
Einzelschaltungen,
Marken, Bestücklisten,
Inkpunkte, Vorrangregeln
Leiterplatten-Daten ändern
X
Los-Editor:
Registerkarte Leiterplatte
1 / 2
Leiterplatten-Daten im Los
ändern
X
Pipetten-Editor:
Registerkarte
Benutzerdefinierte Pipette
Sonderpipette hinzufügen oder
ändern
X
Rüstungs-Editor:
Registerkarte Kopf
Bestückköpfe ändern
X
Registerkarte
Pipettenwechsler 1/2/3/4
Pipettenwechsler ändern
X
Registerkarte
Pipettenkonfiguration
Pipettenkonfiguration ändern
X
Tabelle 9-3: Datenänderungen in der Rüstung
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
142
9.2.10 Unvollständige Flächenmagazin-Beschreibungen
Unvollständige Flächenmagazin-Beschreibungen können nun an der Station bearbeitet werden.
In SIPLACE Pro kann der Anwender eine neue Flächenmagazin-Beschreibung erstellen und diese
als unvollständig markieren. Lediglich die Höhe des Flächenmagazins muss korrekt eingestellt
sein. Alle anderen Eigenschaften können vom Bediener an der Station nach dem Download
vervollständigt werden.
Sobald die geänderte, vollständige Flächenmagazin-Beschreibung von der Station aus in die
SIPLACE Pro-Datenbank hochgeladen wird, wird die Markierung "unvollständig" für das
entsprechende Flächenmagazin gelöscht.
9.2.11 Lageerkennung von Flächenmagazinen
Ähnlich wie für Leiterplatten können für Flächenmagazine Marken definiert werden, um die Abhol-
Genauigkeit vom Träger zu erhöhen. Die Marken-Definitionen werden unter der neuen
Registerkarte Marken erstellt.

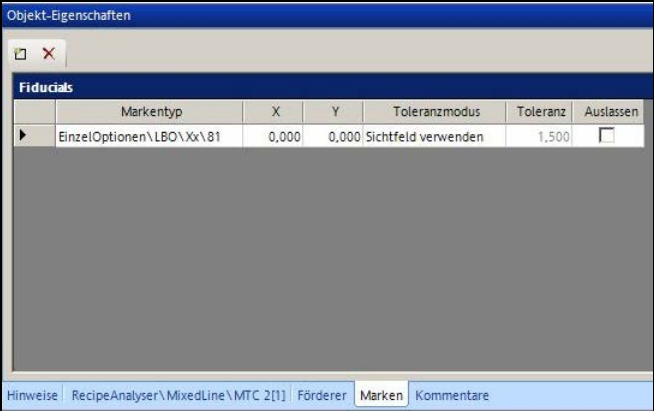

Abbildung 9-5: Marken für Flächenmagazin definieren
Es können beliebig viele Marken-Positionen definiert werden. Für die Messung werden zwei davon
von der Stationssoftware ausgewählt und verwendet.
9.2.12 Beschleunigungswert für Flächenmagazin ändern
Die Beschleunigungswerte in Y- und Z-Richtung für MTC und WPC können an der Station
geändert und zu SIPLACE Pro hochgeladen werden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
143
9.2.13 Vereinfachung des Gehäuseform-Editors
Der Gehäuseform-Editor wurde verbessert.
9.2.13.1 Einstellung von Bestückkraft und Verfahrprofile
Unter der Registerkarte Bearbeitung werden Bestückkraft und Verfahrprofile für Abholen und
Bestücken eingestellt. Die Einstellmöglichkeiten hierzu wurden reduziert und vereinfacht.

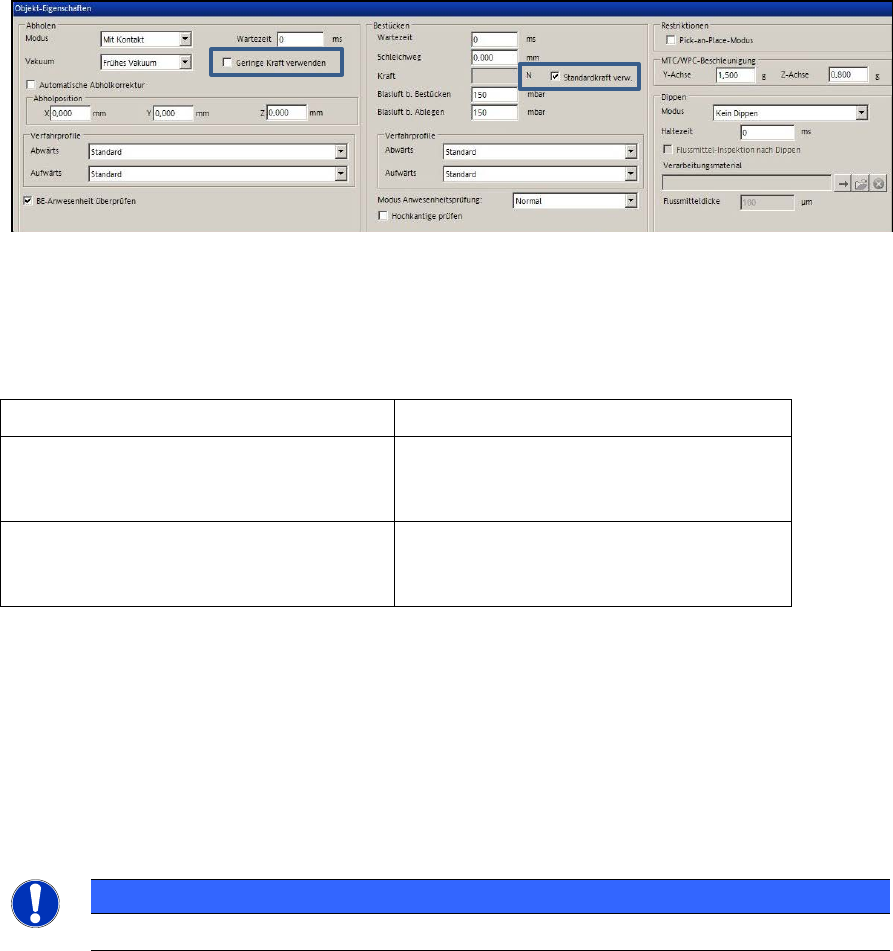

Abbildung 9-6: Bestückkraft und Verfahrprofile einstellen
Durch Aktivieren der Option Geringe Kraft verwenden beim Abholen und Standardkraft verw.
beim Bestücken, werden Standardwerte für die Bestückkraft verwendet.
Bei den Verfahrprofilen können folgende Optionen ausgewählt werden:
Verfahrprofile für Abholen Verfahrprofile für Bestücken
Abwärts: Standard
Spezial
Abwärts: Standard
Kriechen
Spezial
Aufwärts: Standard
Langsamer Start
Schleichender Start
Aufwärts: Standard
Kriechen
Tabelle 9-4: Optionen der Verfahrprofile
Die Zuordnung der neuen Optionen zu den bisherigen Einstellungen finden Sie in der Online-Hilfe
zu SIPLACE Pro.
9.2.13.2 Bauelement-Hochkanterkennung
Unter der Registerkarte Bearbeitung im Gehäuseform-Editor kann im Modus
Anwesenheitsprüfung die Prüfung von aufrecht aufgenommenen Bauelementen jetzt explizit
über das Feld Hochkantprüfung aktiviert werden.
HINWEIS
Die Hochkantprüfung ist nur zusammen mit einem BE-Sensor möglich.
