SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
91
8.2 Neue Funktionen (V10.0)
8.2.1 Smart Pin Support
Ein Support Pin ist eine Leiterplattenunterstützung, der ein mögliches Durchbiegen und Schwingen
von Leiterplatten während des Bestückens vermeidet.
Mit Hilfe der neuen Funktion Smart Pin Support werden die Support Pins automatisch auf den
Hubtisch gestellt. Dazu dient ein Greifer, der die Support Pins aus speziellen Magazinen holt und
auf die vorgegebenen Positionen stellt.
Die Positionen der Support Pins können im Leiterplatten-Editor für jede Leiterplattenseite festgelegt
werden. Im Los-Editor können Positionen von Support Pins pro Bestückbereich ausgelassen
werden.
Im Rüstungs-Editor kann der Smart Pin Support konfiguriert und aktiviert/deaktiviert werden.
Über eine 3D Darstellung der Leiterplatte und der Support Pins können mögliche Kollisionen vom
Support Pin mit Bauelementen erkannt werden.
Die 3D-Darstellung ist über das Symbol verfügbar im Leiterplatten-Editor, im GF-Editor und in
der Losanalyse für die Kopfschritte.

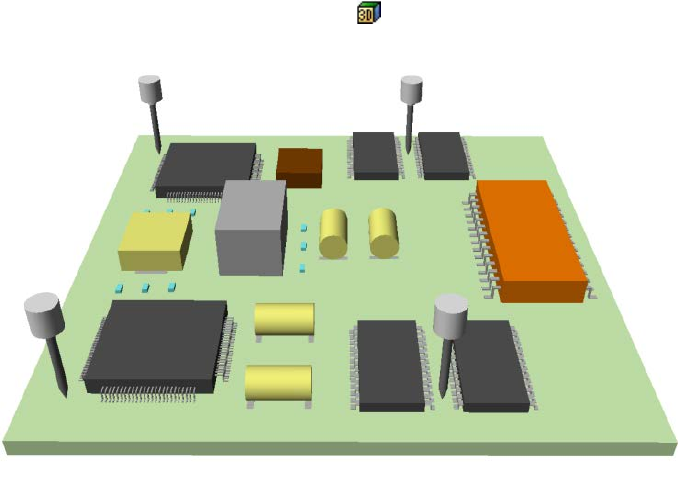

Abbildung 8-1: 3D-Darstellung Smart Pin Support
Smart Pin Support wird von der SX V2 (mit einem und zwei Portalen) unterstützt.
Weitere Informationen sind der Online-Hilfe von SIPLACE Pro und der Bedienungsanleitung zu
Smart Pin Support zu entnehmen.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
92
8.2.2 SIPLACE Glue Feeder
Ab Stations-Softwareversion 706 wird der neue SIPLACE Glue Feeder unterstützt. Hiermit können
vor dem Bestücken Klebepunkte auf ein Bauelement aufgebracht werden. Diese Klebepunkte
können vom SIPLACE Visionsystem überprüft werden.
Im Gehäuseform-Editor können die erforderlichen Klebepunkte definiert werden und es kann
festgelegt werden, ob einzelne Klebepunkte von der Inspektion durch das Visionsystem
ausgenommen werden sollen.
Im Bauelement-Editor und im Bestückpositions-Editor kann das Kleben ein- und ausgeschaltet
werden. Der Datenimport von Linienrechner-Daten übernimmt die Eigenschaft Bauelement Kleben
ein- oder ausgeschaltet.
Der SIPLACE Glue Feeder ist ein spezieller Förderer, der manuell auf eine bestimmte Spur des
Tisches fest gerüstet werden muss, die Optimierung rüstet diesen nicht automatisch.
Die Optimierung weist zu klebende Bauelemente solchen Köpfen zu, die den SIPLACE Glue
Feeder erreichen können.
8.2.3 Ersatzspuren mit Random Setup bei laufender Maschine rüsten
Ab Stations-Softwareversion 706 werden zwei zusätzliche Einstellungen für das Arbeiten mit
Random Setup angeboten: Beliebige Spur und Beliebige Spur und Ebene.

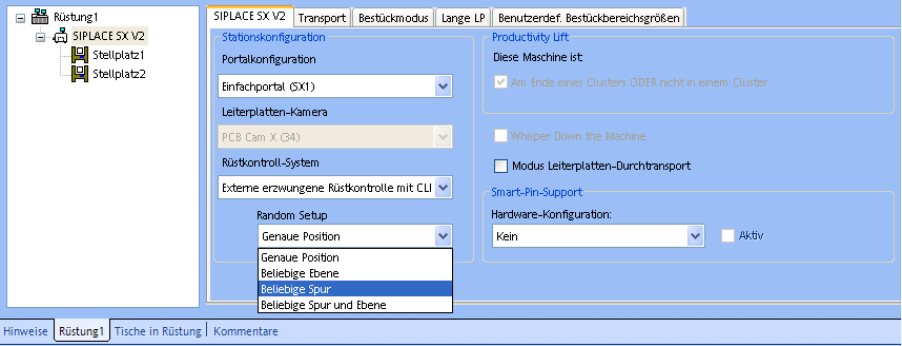

Abbildung 8-2: Einstellungen Random Setup
Die Einstellungen ermöglichen die Verwendung von Ersatzspuren innerhalb des gleichen
Stellplatzes bei laufender Maschine. Die Funktion kann nur für X-Förderer aktiviert werden
(Beliebige Spur), nur für Ebenen im MTC/WPC oder für X-Förderer und Ebenen im MTC/WPC.
● Für die Verwendung der Ersatzspuren an der Maschine ist kein neuer Download erforderlich.
● Der Bediener kann die Ersatzspuren einfach auf freien Spuren innerhalb des Stellplatzes
aufrüsten.
● Die Maschine erkennt diese Ersatzspuren automatisch und kann davon sofort abholen, falls die
Originalspur leergelaufen ist.
Siehe auch Bedienungsanleitung SIPLACE Random Setup.
