SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
66
Neue und geänderte Funktionen (V7.0)
5.7 Fördererspezifischen Bauelemente-Abstand einstellen
Im Bauelemente- und Gehäuseform lässt sich nun ein fördererspezifischer Wert für die
Fördererschrittweite eintragen. Dass bedeutet, dass für jeden zugewiesenen Förderer die
Fördererschrittweite für die Gehäuseform oder das Bauelement unterschiedlich vorgegeben
werden kann. Zusätzlich kann die Fördererschrittweite nun in der Rüstung geändert werden,
ohne dass die Werte im Bauelement- oder Gehäuseformeditor geändert werden müssen.
5.8 Los-Analyse Daten während dem Download erzeugen (Option)
Um diese Funktion zu nutzen, benötigen Sie eine Lizenz .SIPLACE Pro 7.0 ermöglicht, dass die
Los-Analyse automatisch Daten erzeugt, während das Los zur Station gesendet (Download) wird.
Diese Daten werden im XML-Format erzeugt und können in einem Verzeichnis mit
Netzwerkfreigabe bereitgestellt werden. Die Netzwerkfreigabe wird in der LCGUI konfiguriert.
Diese Daten können dann z. B. von einer externen Applikation weiter verarbeitet und ausgewertet
werden.
Die detaillierte Beschreibung der Datenstruktur entnehmen Sie bitte dem Dokument "Interface
Description - Recipe Analyzer API" mit der Artikelnummer [00196138-xx].
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
67
5.9 Überarbeitetes Los Analyse Tool (Option)
Das Tool Los Analyse wurde überarbeitet. Um diese Funktion zu nutzen, benötigen Sie eine
Lizenz. Es können nun sehr effektiv alle Bestückpositionen mit reduzierten Beschleunigungen
angezeigt werden. Dazu steht im Tool Los Analyse die neue Registerkarte Reduzierungen zur
Verfügung.
Mit Hilfe dieser Funktion ist es dem Kunden nun möglich seine Daten bzgl. Reduzierungen zu
bereinigen und somit nur noch notwendige Reduzierungen in den Daten zu haben.
Detaillierte Informationen finden Sie in der Online Hilfe von SIPLACE Pro Desk.
5.10 Anzeigen von reduzierten Beschleunigungen in den
Optimierungsergebnissen
Im Dialogfeld Optimierungsergebnisse – Los des Auftrags-Editors wird die Anzahl der
Bauelemente, die mit reduzierter Geschwindigkeit bestückt werden, angezeigt. Damit kann sofort
erkannt werden, ob das Optimierungsergebnis durch reduzierte Beschleunigungen beeinflusst
worden ist und wie viele Bauelemente mit reduzierten Beschleunigungen bestückt werden.
5.11 Alternative Kameraposition bei X4i möglich
Die Kamera der SIPLACE X4i kann werksseitig an eine geänderte Position montiert werden. Mit
dieser Option ist die Transportbreite 268 im Bestückmodus "Abwechselnd" möglich.
Im Stations-Editor definieren Sie ob die SIPLACE X4i mit dieser Option ausgerüstet ist. Wählen Sie
aus dem Listenfeld Standard-Stationskonfiguration die Option Revision2 (HCU/GCU).
5.12 Durchfahren der Leiterplatten an der Station
Mit dieser neuen Funktion ist es möglich, dass die Leiterplatten in einer bestimmten Station der
Linie nur durchgefahren werden (z. B. für Wartungszwecke an dieser Station). Ist diese Funktion im
Rüstungs-Editor aktiviert, wird diese Station nur als Leiterplatten-Transport verwendet. In der
grafischen Darstellung der Station (Desk und LCGUI) wird ein gelber Pfeil eingeblendet.
5.13 Bestückköpfe umgehen
Bei der Optimierung oder dem Machbarkeitstest können einem Bestückkopf keine Bestückungen
zugewiesen werden.
Ist diese Funktion im Rüstungs-Editor aktiviert, wird in der grafischen Darstellung der Station (Desk
und LCGUI) der Stellplatz mit dem entsprechenden Bestückkopf gelb markiert.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
68

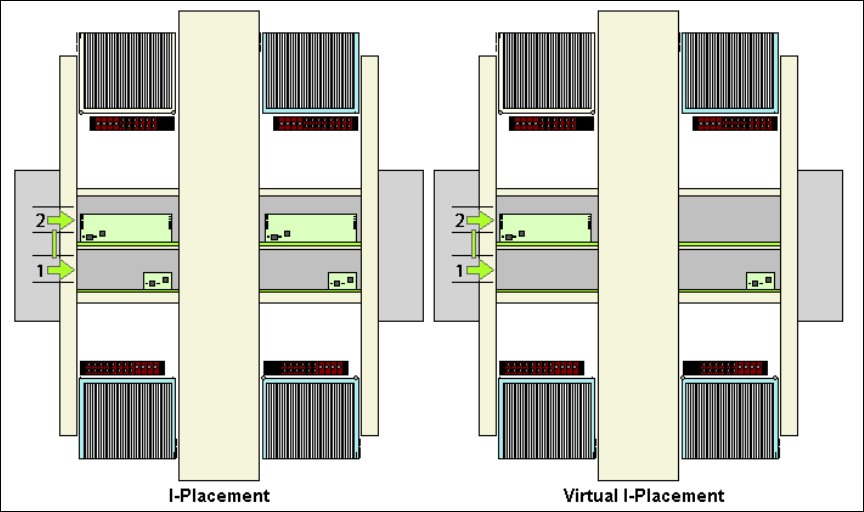

5.14 Neuer Bestückmodus "Virtual I-Placement"
SIPLACE Pro 7.0 ermöglicht, dass Maschinen mit zwei Bestückbereichen (z. B. SIPLACE X4) und
im Transportmodus: Doppel asynchron die Leiterplatten in den jeweiligen Transportspuren
unabhängig voneinander produzieren können. Das kann z.B. notwendig sein, wenn im vorderen
Teil der Linie X4i Maschinen im Bestückmodus I-Placement betrieben werden und am Ende eine
X4 Maschine steht, die den Bestückmodus I-Placement nicht unterstützt. In diesem Fall wird durch
Virtual I-Placement eine Entkopplung der rechten und linken Transportspur erreicht.
Diese Funktion kann im Rüstungs-Editor aktiviert werden (V IPlacement Right oder V IPlacement
Left).
5.15 SIPLACE Vision Kompatibilitätsprüfung für Passmarken
SIPLACE Pro 7.0 ermöglicht die SIPLACE Vision Kompatibilitätsprüfung für alle Passmarken-
Typen.
SIPLACE Pro überprüft, welches Visionsystem mindestens nötig ist um eine an der Station
geteachte Passmarke an der Station vermessen zu können. Folgende neuen Funktionen sind mit
der SIPLACE Vision Version 41x neu hinzugekommen.
● Bestücken wenn Inkpunkt nicht vorhanden (Inverser Inkpunkt)
● Helligkeitsüberprüfung im Inneren von Kreismarken
Diese Funktionen können nur verwendet werden, wenn alle Stationen der Linie die
Stationssoftware ab 703.xx verwenden. Diese Funktion ist nicht "rückwärtskompatibel" mit älteren
SIPLACE Vision Versionen.
Über die Schaltfläche SIPLACE Visiondaten löschen können Sie diese Daten in SIPLACE Pro
deaktivieren.
