SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
96
8.2.7 Verbessertes Aufrüsten des MTC 2
Das Verfahren zum Auffüllen von Turmförderern ist verbessert worden, es gibt darüber hinaus zwei
neue Auswahlmöglichkeiten.
● Die beiden neuen Bestleistungs-Auffüllstrategien Auffüllen für alle LPs und Auffüllen für
beliebige LP berücksichtigen die Anzahl der benötigten Bauelemente. Dabei werden die
Türme nur noch so voll gerüstet wie notwendig, um die im Los angegebene Anzahl an
Leiterplatten zu fertigen.
● Die Bestleistungs-Auffüllstrategien rüsten die Bauelemente so in die Türme, dass diese
bevorzugt von unten nach oben leer werden.
● Zur Leistungssteigerung wird im breiten Turm des MTC 2 in der Standard-Einstellung nur noch
ein Bauelement pro Ebene gerüstet.
● Dasselbe Bauelement wird nicht mehr in beiden Türmen aufgerüstet.

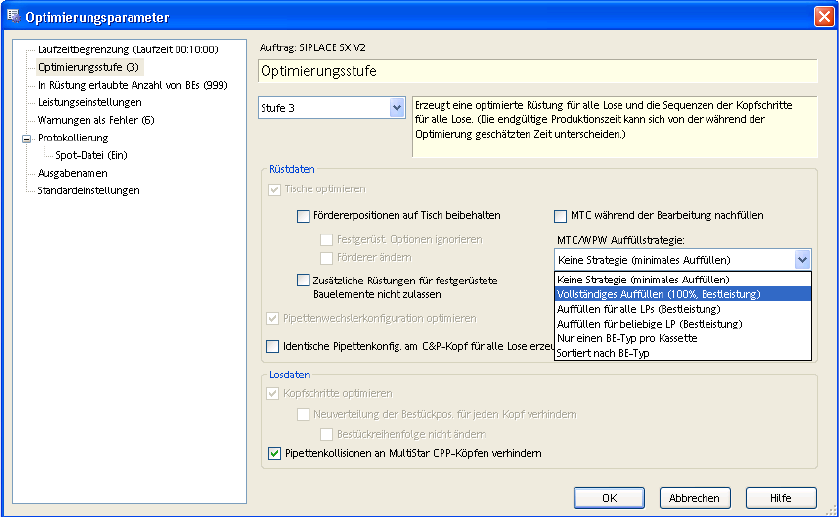

Abbildung 8-6: Verbessertes Aufrüsten des MTC2
8.2.8 Einstellbare Geschwindigkeiten für 2x8mm X-Förderer
Unterstützt ab Stations-Softwareversion 706. In SIPLACE Pro können beim 2x8mm X-Förderer
unterschiedliche Geschwindigkeiten ausgewählt werden: Langsam, Mittel, Schnell. Die zugehörige
Förderer-Firmware muss dazu ggf. auf den aktuellen Stand gebracht werden.
Um diese Firmware zu erhalten, wenden Sie sich bitte an Ihren zuständigen SIPLACE Service.
8.2.9 Neuer 16 mm XN-Förderer
Unterstützt ab Stations-Softwareversion 704. Auf Stationsseite benötigt man zum Betrieb dieses
Förderers mindestens die Version 704.03c.
Um diese Software zu erhalten, wenden Sie sich bitte an Ihren zuständigen SIPLACE Service.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
97
8.3 Neue Komponenten (V10.1)
Was Bezeichnungen Beschreibung
Transportsystem SIPLACE X-Serie S Für X3 S, X4 S, X4i S
Kopf Very High Force Pick&Place
Head
Für SX V2: Bestückkraft bis zu 70 N
Stations-
Softwareversion
706.1 DX-Serie: DX1, DX2 und DX4
SX-Serie: SX1/SX2, SX1/SX2 V2 und SX4
X-Serie: X2, X3, X4, X4i
X-Serie S: X3 S, X4 S, X4i
Förderertyp TrayStak Feeder AX Für X4i S
Tabelle 8-2: Neue Komponenten V10.1
8.3.1 Neue Positionen und unterstützte LP-Breiten für feste Wangen in
SX1/SX2 V2
Die folgenden neuen Positionen und LP-Breiten sind für feste Wangen im Transportsystem
SX1/SX2 V2 eingeführt worden:
Feste Wange Feste
Wangenposition
LP-Breite Abstand der festen
Wange
Rechts/Links
Äußere
268 250 286
536
Rechts/Links
259,7
242
277,2
Tabelle 8-3: Positionen für feste Wangen in SX1/SX2 V2
Die äußere Wangenposition ist in SIPLACE Pro einstellbar, wird von der Stationssoftware 60x
jedoch nicht unterstützt.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
98
8.4 Neue Funktionen (V10.1)
8.4.1 SIPLACE X-Serie S – Bestückautomaten X3 S, X4 S, X4i S
SIPLACE Pro unterstützt die Bestückautomaten X3 S (mit drei Portalen), X4 S und X4i S (mit vier
Portalen) der neuen SIPLACE X-Serie S.
Die Tischtypen BE-Tisch MTC2 (nur auf X3 S und X4 S), BE-Tisch 40X und DX-Tisch werden
unterstützt.
Smart Pin Support wird unterstützt. Beim Einsatz von Smart Pin Support müssen alle Portale mit
jeweils einem Pin-Picker ausgerüstet sein. Außerdem gibt es Einschränkungen bei der maximalen
Leiterplattenlänge und im Rüstbereich.
Das neue Transportsystem für die SIPLACE X-Serie S wird unterstützt.
8.4.2 Neues Transportsystem für SIPLACE X-Serie S
Ein neues Transportsystem ist für die Bestückautomaten der SIPLACE X-Serie S eingeführt
worden.
Das neue Transportsystem besteht aus fünf Sektionen: Eingabesektion, Bestücksektion 1,
Zwischensektion, Bestücksektion 2, Ausgabesektion und unterstützt Einfach- und
Doppeltransportmodus. Zusätzlich können Ein- und Ausgabeband-Verlängerungen konfiguriert
werden.
Die maximale Leiterplattenlänge beträgt 450 mm ohne die Option Lange Leiterplatte. Die
maximale Leiterplattenbreite ergibt sich aus der Position der festen Wange und dem
Transportmodus (Doppeltransport oder Doppeltransport als Einfachtransport).
8.4.3 Stationssoftware-Version 706.x
SIPLACE Pro unterstützt die Stationssoftware-Version 706.x auf den Bestückautomaten der X-,
SX- und DX-Serien.
8.4.4 Neuer Förderertyp TrayStak Feeder AX
Der neue Förderertyp TrayStak Feeder AX wird auf dem Bestückautomaten X4i S auf den
Stellplätzen 2 und 3 für Bestückköpfe CPP (Collect&Place + Pick&Place) unterstützt.
Der TrayStak Feeder AX hat eine Ebene mit einem Flächenmagazin, dessen Größe mit der
Rüstung bestimmt wird und einen gestapelten Vorrat an weiteren Flächenmagazinen, für den die
FIFO-Regel gilt. Das aktuelle Flächenmagazin kann erst dann durch ein anderes Magazin vom
Vorrat ausgetauscht werden, wenn alle Bauelemente abgeholt worden sind.
Um den TrayStak Feeder AX zu rüsten, muss ein Tisch vom Typ DX Table 40 X im SIPLACE Pro
Desk auf den Stellplätzen 2 und 3 konfiguriert werden. Zusätzlich muss der Tisch-Einzug WPC X
auf diesen Stellplätzen ausgewählt werden, damit der Verfahrbereich des Bestückkopfes für den
Förderer freigeschaltet wird.
