SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
156
9.2.30 Festlegung von Prozess-Attributen
In SIPLACE Pro können Prozess-Attribute für Leiterplattenseiten und Linien festgelegt werden.
Hierfür sind SIPLACE Pro Desk und das Data Maintenance Tool erweitert worden.
9.2.30.1 Prozess-Attribute in SIPLACE Pro Desk
Für Leiterplattenseiten und Linien können Prozess-Attribute eingegeben werden. Mit Hilfe der
Prozess-Attribute kann der Anwender Prozess-Fähigkeiten der Linie und Prozess-Anforderungen
der Leiterplattenseiten festlegen. Die Leiterplatten werden dann (unter anderem) basierend auf
diesen Prozess-Attributen an die Linien verteilt.
Zur Eingabe der Prozess-Attribute gibt es jeweils die neue Registerkarte Prozessanforderungen
im Leiterplatten-Editor und Prozessfähigkeiten im Linien-Editor.
Der Anwender kann einen beliebigen Text als Prozess-Attribut eingeben oder aus der Liste der
bereits im System vorhandenen Prozess-Attribute eins auswählen.

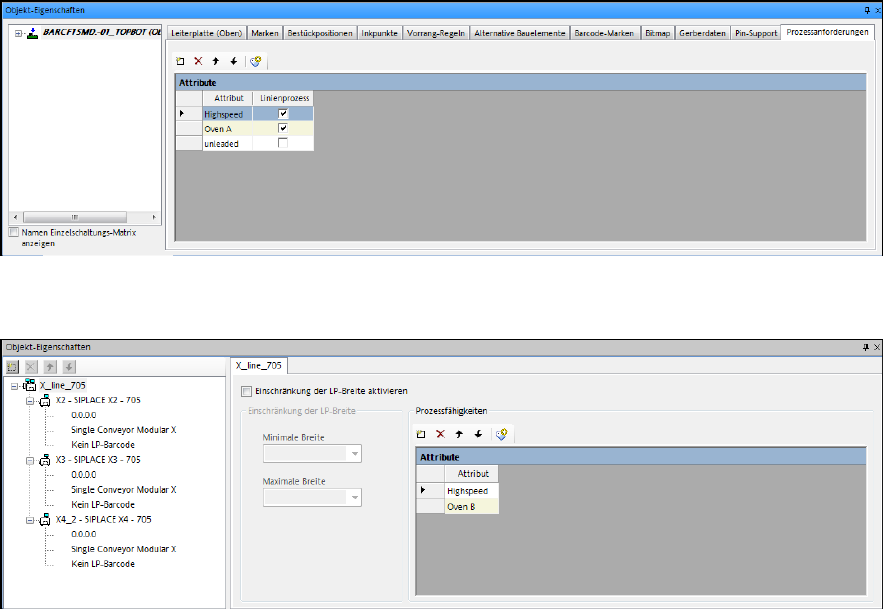

Abbildung 9-21: Leiterplatten-Editor – Prozess-Attribute festlegen
Abbildung 9-22: Linien-Editor – Prozess-Attribute festlegen
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
157
Aus der Werkzeugleiste kann ein Dialog aufgerufen werden, der alle bereits existierenden Prozess-
Attribute auflistet. Daraus kann ein oder mehrere Prozess-Attribute ausgewählt werden, die in die
Leiterplattenseite oder Linie eingetragen werden sollen.

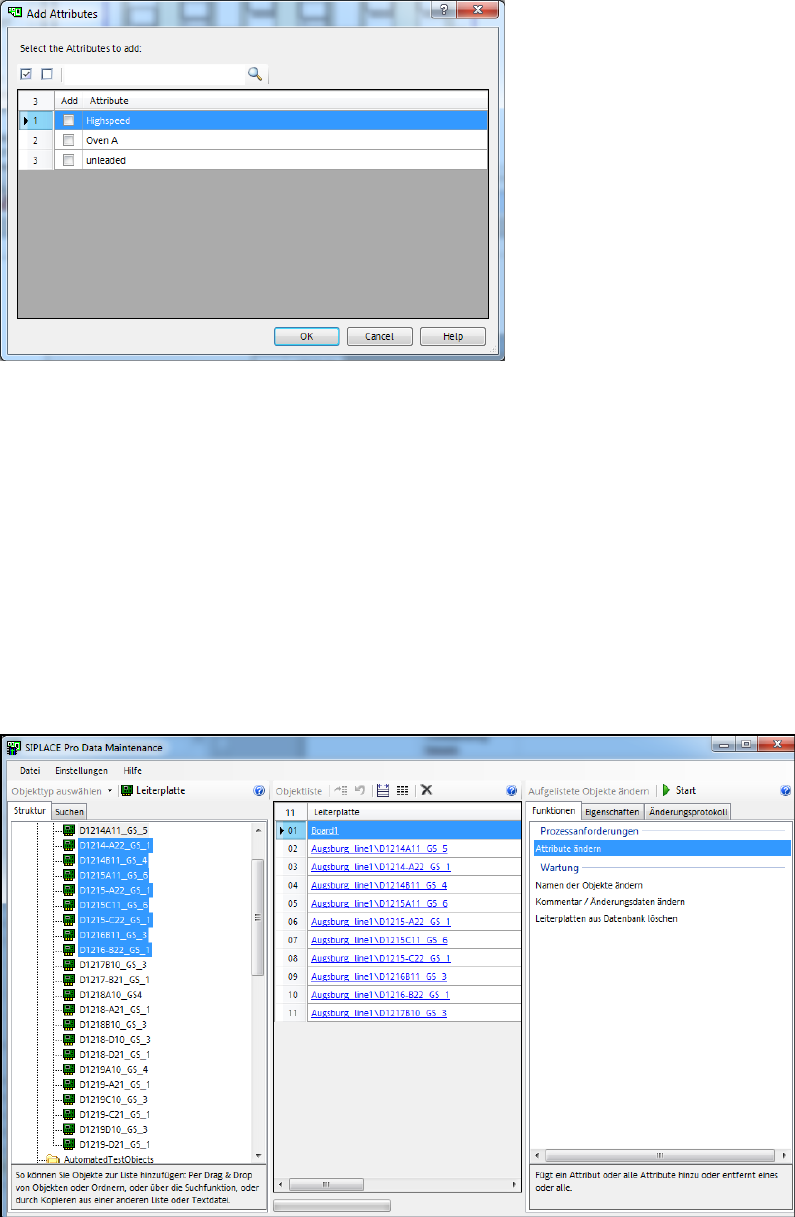

Abbildung 9-23: Prozess-Attribut-Dialog
9.2.30.2 Prozess-Attribute in Data Maintenance Tool
Das Data Maintenance Tool ist erweitert worden, sodass die Prozess-Attribute schnell und einfach
für mehrere Objekte vergeben werden können ohne jedes Objekt einzeln bearbeiten zu müssen.
Zusätzlich kann im Data Maintenance Tool jetzt auch der Objekttyp Linie bearbeitet werden.
Über die Funktion Attribute ändern können Prozess-Attribute für Leiterplatten und Linien
hinzugefügt oder entfernt werden.
Der Anwender kann bei beiden Aktionen ein Prozess-Attribut manuell eingeben oder aus der Liste
der bereits im System existierenden Prozess-Attribute eins auswählen.
Wenn Leiterplatten bearbeitet werden, muss der Anwender zusätzlich auswählen, ob Ober-,
Unterseite oder beide Leiterplattenseiten bearbeitet werden sollen.
Abbildung 9-24: Prozess-Attribute für Leiterplatten
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
158

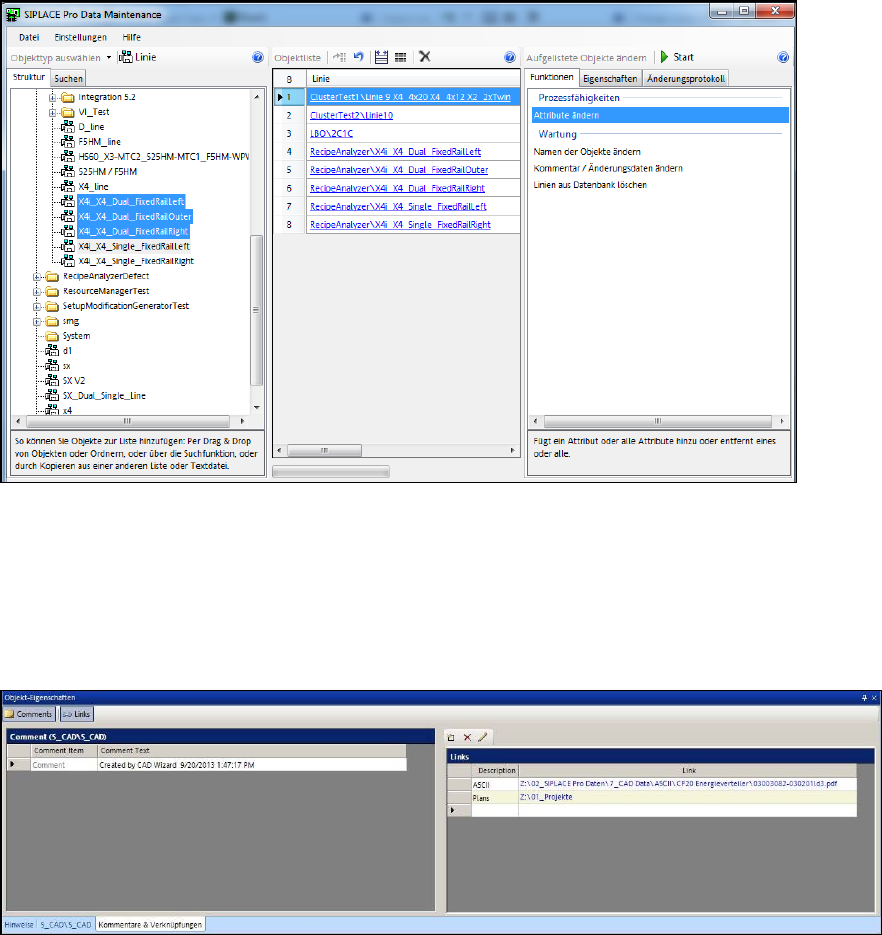

Abbildung 9-25: Prozess-Attribute für Linien
9.2.31 Verknüpfung von SIPLACE Pro-Objekten mit Dokumenten
In jedem Editor von SIPLACE Pro Desk können die jeweiligen Objekte jetzt mit externen
Dokumenten und Dateiverzeichnissen verknüpft werden. Hierfür ist die Registerkarte Kommentare
in den Objekt-Eigenschaften wie folgt erweitert worden.
Abbildung 9-26: Kommentare & Verknüpfungen
Im rechten Teil des Fensters können für jedes Objekt eine oder mehrere Verknüpfungen erstellt,
bearbeitet und gelöscht werden. Durch Doppelklick auf eine Verknüpfung wird diese geöffnet.
Detaillierte Informationen finden Sie in der Online-Hilfe zu SIPLACE Pro.
