SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
26
2.6 Leistungsmerkmale des Rüst-Editors (V4.1)
2.6.1 Zwischenablage für Objekte des Rüst-Editors
Objekte aus dem Rüst-Editor – wie Förderer, Pipettenmagazine, Pipettenwechsler und Tische –
können in eine Zwischenablage gelegt und bei Bedarf in eine andere Rüstung kopiert werden.
Des Weiteren ist es möglich, aus dem Gehäuseform-Editor Beinchengruppen zu kopieren/
zwischenspeichern.
2.6.2 Wechsel von Magazinen innerhalb eines Pipettenwechslers
Im Rüst-Editor können innerhalb eines Pipettenwechslers einzelne Magazine über die Ikone
(Magazin wechseln) getauscht werden ohne diese neue konfigurieren zu müssen.
2.6.3 Tabellarische Ansicht einzelner Pipettenmagazine
Im Rüst-Editor können jetzt auch die Pipettenwechsler tabellarisch nach Magazin(en) und
einzelnen Pipettentaschen dargestellt werden.
2.7 Leistungsmerkmale des GF-Editors (V4.1)
2.7.1 SIPLACE Visionsystem Kompatibilitätsprüfung
Im GF-Editor prüft die SIPLACE Vision Kompatibilitätsprüfung, mit welchem SIPLACE
Visionsystem die eingestellten Eigenschaften der Gehäuseform produzierbar sind.
Gehäuseformen (GF) können verschieden Optionen beinhalten. Diese Optionen beziehen sich auf
verschiedene Softwareversionen des Visionsystems SIPLACE Vision. Kommt es während der
Optimierung zu Kompatibilitätsproblemen von GF und Visionsystem, wird vom
Optimierungsmeldungsdialog des Optimierers eine entsprechende Warnung/Info ausgegeben.
Zum Beispiel beinhaltet eine GF eine Kamera, die diese GF nicht vermessen kann. Die
Optimierung verläuft erfolgreich und wird vom Optimierungsmeldungsdialog des Optimierers eine
entsprechende Warnung/Info ausgegeben, dass die GF mit der eingetragenen Kamera nicht zu
vermessen ist.
2.7.2 Kopieren & Einfügen von Beinchengruppen im GF-Editor
Im GF-Editor können über das Kontextmenü Beinchengruppen einfach kopiert und hinzugefügt
werden. Es erscheint ein neues Register. Die neu hinzugefügte Beinchengruppe wird in der
grafischen Ansicht mittig angeordnet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
27
2.7.3 Suchfunktion für Gehäuseformen
Gehäuseformen können nach verschiedenen Kriterien (wie z.B. Type, Größe, Beinchentyp,
Beinchengröße, Teilung) gefiltert werden. Die Suchfunktion kann über kann über das Kontextmenü
der Strukturansicht für Gehäuseformen oder über Extras -> Gehäuseformen suchen aktiviert
werden.
2.7.4 Korrektur der Bauelemente-Ausrichtung im GF-Editor
Mit der Eingabe von Symmetrieachsen im GF-Editor (Register Beinchengruppen) ist es möglich,
dass Bauelemente in verschiedenen Winkeln vom Visionsystem gemessen werden können.
Symmetrieachsen Winkel
0 Symmetrieachsen keine Symmetrie
2 – 2 Achsen 0°, 90
4 – 4 Achsen 0°, 90°, 180°, 270°
6 – 6 Achsen 0°, 60°, 120°, 180°, 240°, 300°
8 – 8 Achsen 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°
Folgende Gehäuseformen haben mind. eine Symmetrieachse:
● Nonstandard
● BGA
● CCGA
● Connectors
● DPACK
● PLCC
● QFP
● Shield
● Socket
● SOJ
● SOXX
Ein falsch gerüstetes Bauelement (falscher Abholwinkel) kann somit auf aufgrund der
verschiedenen Winkelmessungen trotzdem bestückt werden (SOT 23 in 0°-Lage). Voraussetzung
ist allerdings, dass die Anzahl der Symmetrien im GF-Editor korrekt eingegeben wurden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
28

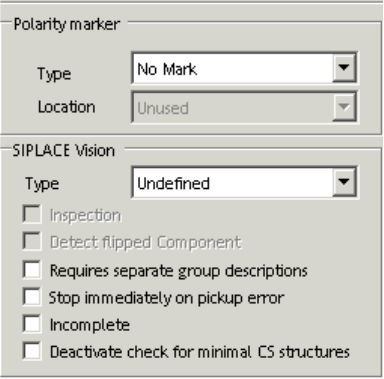

2.7.5 Deaktivierung der Überprüfung kleiner GF-Strukturen
Es besteht die Möglichkeit, die Überprüfung kleiner GF-Strukturen zu deaktivieren (GF-Editor:
Prüfung kleiner GF-Strukturen deaktiv). Mit dieser Überprüfung werden kleine Gehäuseformen wie
z.B. 0201 auch von Kameras vermessen, die laut Spezifikation dafür nicht geeignet sind.
HINWEIS: Die Deaktivierung der Überprüfung kleiner GF-Strukturen kann sich auf die
Bestückqualität und damit auf die Bestückgenauigkeit auswirken.
2.7.6 Unvollständige GF-Beschreibung mit SIPLACE Visionsystem V33
Das Visionsystem V33 ermöglicht eine unvollständige Beschreibung einer Gehäuseform im
SIPLACE Pro Desk. Dazu muss im GF-Editor das Kontrollkästchen "unvollständig" markiert sein.
Es ist allerdings erforderlich, im GF-Editor die Hauptmaße (B, L, H) einzugeben, damit das
Bauelement abgeholt werden kann. Eine vollständige Beschreibung der GF kann nachträglich an
der Station mit dem Gehäuseform-Assistent (Fiducial Teaching Wizard) erfolgen. Standardmäßig
werden jedoch alle Gehäuseformen in SIPLACE Pro Desk vollständig beschrieben.
2.8 Leistungsmerkmale des Differenz-Editors (V4.1)
2.8.1 Vergleich von Leiterplatten im Differenz-Editor
Im Leiterplatten-Editor werden jetzt eindeutige Namen für Cluster vom System vergeben. Dadurch
ist es im Differenz-Editor-Assistenten möglich, nicht nur Einzelschaltungen sondern jetzt auch
Cluster (= Mehrfachnutzen) aufgrund der eindeutigen Namensgebung zu vergleichen.
2.8.2 Optimierter Vergleich von Gehäuseformen im Differenz-Editor
Im Gehäuseform-Editor können jetzt Namen für Beinchengruppen vergeben werden. SIPLACE Pro
vergibt automatisch Standardnamen. Dadurch ist es im Differenz-Editor möglich, Beinchengruppen
aufgrund der eindeutigen Namensgebung zu vergleichen.
