SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
115
8.4.11 SIPLACE LED Pairing – Erweiterungen in SIPLACE Pro
Folgende Erweiterungen sind in SIPLACE Pro für SIPLACE LED Pairing durchgeführt worden.
– Die Funktionalität von SIPLACE LED Pairing Controller wird unterstützt.
– In SIPLACE Pro Desk können je nach Konfiguration die Kommentare zu den LED-
Bauelementen angezeigt werden. Außerdem werden die zugehörigen Vorwiderstände jeweils
in separaten Zeilen angezeigt.
– Über die Schaltfläche wird ein Dialog geöffnet, in dem Sie einstellen können, welche
Spalten angezeigt werden sollen.

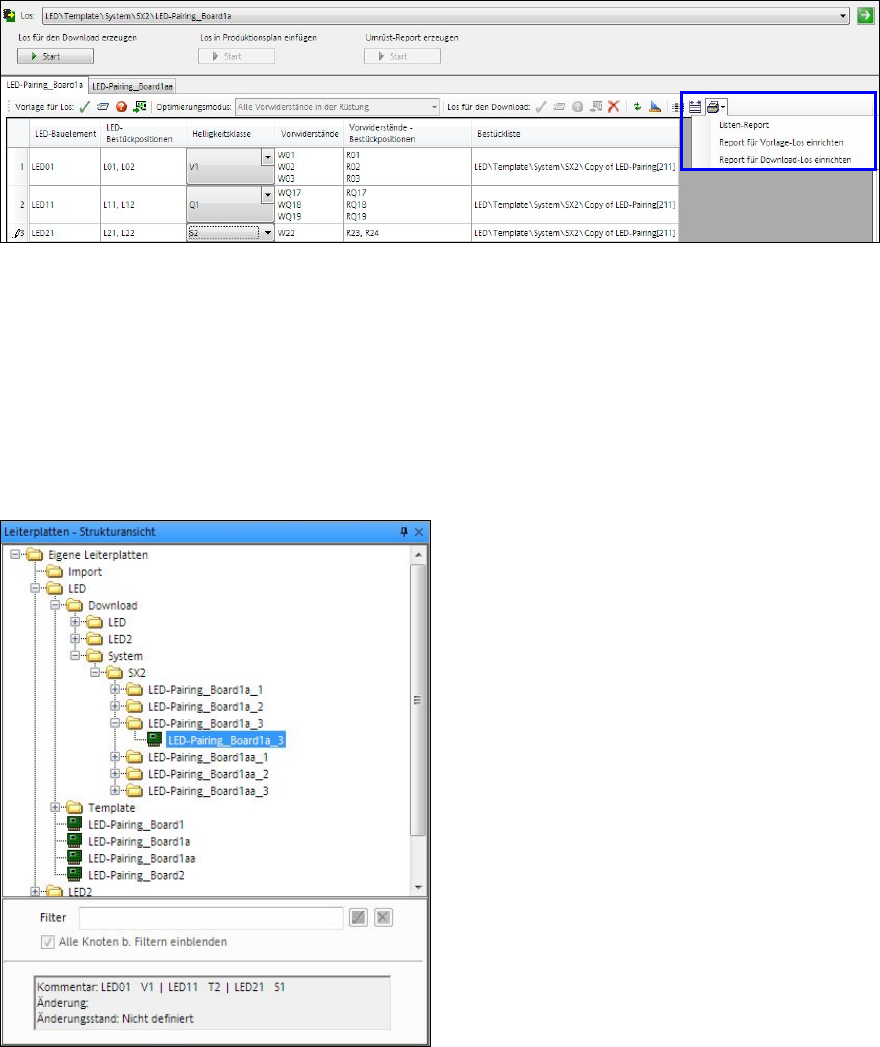

Abbildung 8-26: SIPLACE LED Pairing – Spalten anzeigen
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
116
– Zusätzlich zur Startmöglichkeit in SIPLACE Pro Desk, kann der Rüstungsreport über die
Ansicht Produktion in SIPLACE LED Pairing gestartet werden.
Abbildung 8-27: Rüstungsreport starten
– In der Ansicht Produktion in SIPLACE LED Pairing können mehrere Lose gleichzeitig zum
Löschen ausgewählt werden.
– Wenn ein Los zum Download vorbereitet wird, wird eine neue Rüstung erzeugt. Wenn
nachträglich die Leuchtklasse geändert wird und ein zweites Los zum Download vorbereitet
wird, wird das zuerst erzeugte Los als Vorlage benutzt, damit unnötige Veränderungen
vermieden werden.
– Die ausgewählte Leuchtklasse wird im SIPLACE Pro Desk als Kommentar für die zum
Download erzeugten Lose und Leiterplatten ausgegeben.
Abbildung 8-28: Leuchtklasse als Kommentar
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
117
8.4.12 Alternative Bauelemente auf Plattformen <705.xx
Die Funktionalität von alternativen Bauelementen kann ab dieser SIPLACE Pro-Version auch auf
Linien verwendet werden, die ganz oder teilweise aus Stationen mit Stationssoftware-Versionen
<705.03 bestehen.
Hierfür wurde das Tool Alternative Bauelemente als Funktion in die SIPLACE Pro Line Control
GUI integriert. Mit dieser Funktion kann eine Kopie eines Loses erzeugt werden, in welcher die
Bauelemente durch alternative Bauelemente ersetzt werden.
Das Kontextmenü der Lose in der Line Control GUI ist um den Menüpunkt Loskopie erstellen
erweitert worden.
In der Symbolleiste der Losliste auf der Line Control GUI können Loskopien erstellt oder gelöscht
werden über die neuen Schaltflächen Loskopie erstellen und Loskopie löschen.
Im Hauptmenü der Line Control GUI können Loskopien über den Dialog Lose löschen gelöscht
werden.
Diese Menüpunkte und Symbole werden nur angezeigt, wenn die Einstellung Alternative
Bauelemente-Funktionalität freischalten in der Konfigurationsmenü von Line Control GUI
aktiviert ist.
Detaillierte Informationen finden Sie in der Bedienungsanleitung zu alternativen Bauelementen,
Artikelnummer [00196839-xx].
8.4.12.1 Loskopie erstellen
Voraussetzungen:
Wenn Sicherheit in SIPLACE Pro aktiviert ist, muss der Bediener über folgende Rechte verfügen:
Im Zielverzeichnis
– Lose, Rüstungen, Tische, Leiterplatten, Bestücklisten erstellen, umbenennen, verschieben
– Ordner erstellen
– Leiterplatten, Tische, Rüstungen bearbeiten
Für den ausgewählten Produktionsplan
– Bearbeiten
► Wählen Sie die Funktion Dialog für alternative Bauelemente öffnen aus dem Kontextmenü
eines Loses oder aus der Symbolleiste der Losliste aus.
