SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
70
Neue und geänderte Maschinen-Unterstützung (V7.1)
5.17 Multistar CPP Bestückkopf Unterstützung

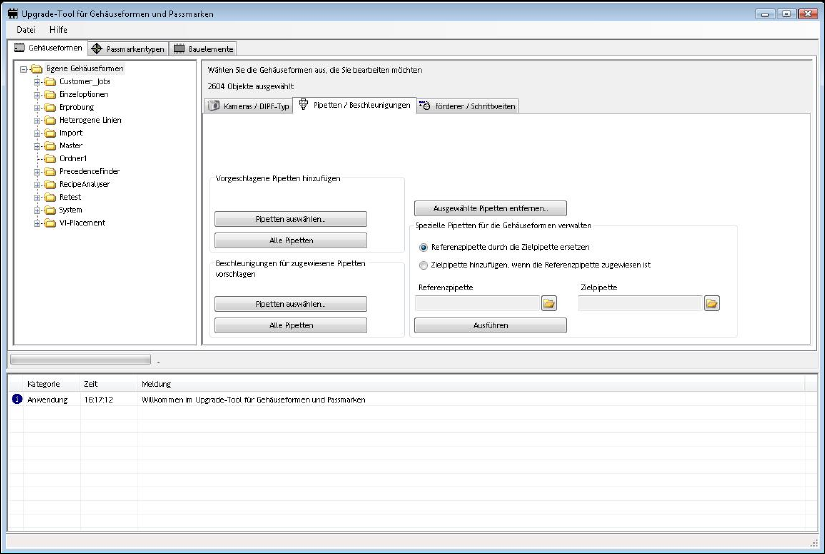

5.17.1 Upgrade-Tool für Gehäuseformen und Passmarken überarbeitet
Das Upgrade-Tool für Gehäuseformen und Passmarken wurde überarbeitet. Es werden die
neuen CPP-Kopf Pipetten und der CPP Bauelementesensor unterstützt. Auf Basis einer global
festgelegten Dichte wird ein Beschleunigungswert für alle Bauteilabmaße berechnet. Weicht dieser
von dem max. möglichen Beschleunigungswert am Kopf ab, können über einen Dialog die Werte
entsprechend abgelehnt oder übernommen werden.
Es besteht die Möglichtkeit die fördererspezifischen Schrittweiten für Bauelemente,
Gehäuseformen und Rüstungen zu aktualisieren.
Über die neue Filterfunktion können nun aus allen gefundenen Pipetten der Pipettenserie
20xx/28xx und Kameras bestimmte ausgewählt werden. Optional können neu ermittelte
Beschleunigungen zuerst angezeigt und anschließend bestätigt oder verworfen werden.
Über weitere neue Funktionen können nun Pipettentypen ersetzt, hinzugefügt oder gelöscht
werden.
Das ist z. B. hilfreich, falls Sie bei einem Bestückkopfwechsel (C&P20-Kopf auf den CPP MultiStar)
die Pipettentypen ersetzen möchten.
Detaillierte Informationen finden Sie in der Online Hilfe von SIPLACE Pro Desk.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
71
Neue und geänderte Funktionen (V7.1)

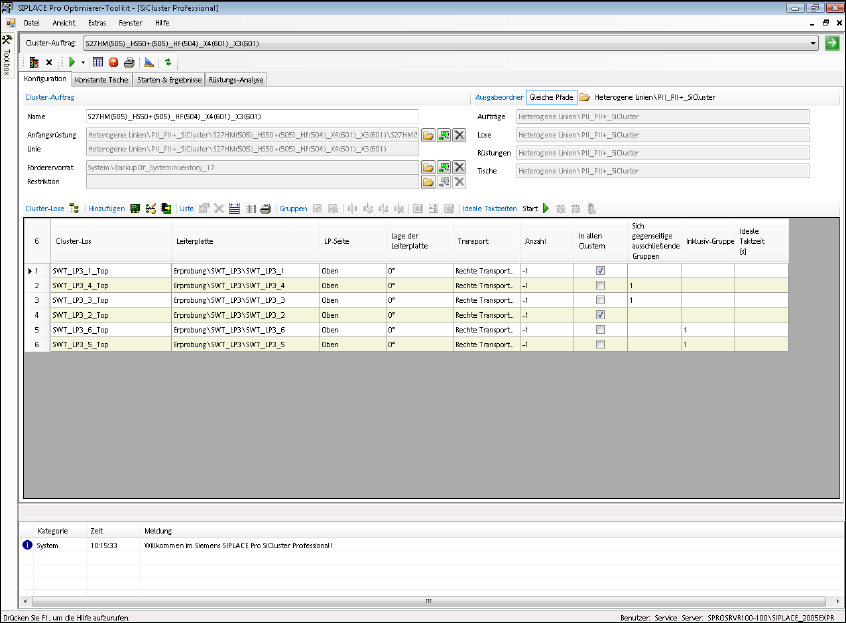

5.18 SiCluster Professional (Konstante Tische)
Mit dem neuen Optimierungstool SiCluster Professional bieten wir Ihnen zusätzliche Möglichkeiten
der Optimierung. SiCluster Professional berechnet für eine Menge von Leiterplatten bzw. Losen
und eine Linie mehrere Familienrüstungen, die gleich gerüstete, also konstante Tische verwenden.
Einer oder mehrere Tische können unverändert in allen Rüstungen und am selben Stellplatz
verwendet werden. Sie haben dabei die Wahl, an welchen Stellplätzen in der Linie die Tische
konstant sein sollen.
Um diese Funktionen zu nutzen, benötigen Sie eine Lizenz.
Starten Sie SIPLACE Pro Optimierer-Toolkit => SiCluster Professional.
SiCluster Professional nützt Ihnen durch:
● reduzierten Rüstaufwand im Vorrüstbereich
● weniger Tischwechsel bei Umrüstung an der Linie
● reduzierten Aufwand für Rüstverifikation
● weniger Bauelemente Aus-/Einlagerungen
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
72
SiCluster Professional spart Kosten durch:
● reduzierte Anzahl an Wechseltischen und Förderern
● weniger Bauelemente die in Rüstungen gebunden sind
● geringere Bauelementeverluste durch Auf-/Abrüstvorgänge
● reduzierten Flächenbedarf für Lagerung der Wechseltische
Frei werdende Wechseltische und Förderer können Sie für andere Linien nutzen. Bei Investitionen
in eine neue Linie wird weniger zusätzliches Equipment benötigt.
SiCluster Professional können Sie für alle SIPLACE Bestückautomaten an allen Linien einsetzen.
Der Einsatz ist nicht nur auf die neueste SIPLACE Maschinengeneration beschränkt.
5.18.1 Einstellmöglichkeiten
Sie können SiCluster Professional vorgeben, welcher Schwerpunkt für Sie von besonderer
Bedeutung ist: Entweder Sie legen Wert auf die minimale Anzahl von Rüstfamilien, oder eine
möglichst hohe Linienleistung, oder aber Sie wählen einen Kompromiss zwischen den beiden
Kriterien Anzahl von Rüstfamilien und hoher Linienleistung.
Ein grundsätzliches Kriterium für SiCluster Professional ist die ideale Taktzeit, die als Eingangswert
durch eine Optimierungsphase ermittelt wird. Die ideale Taktzeit wird während der
Initialisierungsphase der SiCluster Professional Optimierung ermittelt. Dabei werden die Lose
getrennt voneinander optimiert. Definierte Inklusiv-Gruppen z. B. für Ober- und Unterseiten von
Leiterplatten werden zusammen optimiert.
Einstellmöglichkeiten bieten sich Ihnen mit der Vorgabe, wie voll die konstanten und die freien
Tische gerüstet werden dürfen (maximaler Füllgrad [%]). Ebenso können Sie die Laufzeit der
einzelnen Optimierungsphasen einstellen. Dabei haben wir sinnvolle Voreinstellungen für Sie
bereits ermittelt.
Die SiCluster Professional Oberfläche unterstützt Sie beim parallelen Optimieren. Dadurch
kommen Sie mit Hilfe Ihrer Multi-Core Prozessoren noch schneller zu einer besseren Lösung.
Und Sie können rechenzeitintensive Aufgaben nebenher durchführen, ohne dadurch ausgebremst
zu werden.
5.18.2 Auswerte- und Vergleichsfunktionen
Die Gemeinsamkeit der Bauelemente ermitteln liefert Ihnen wertvolle Informationen darüber,
welche Bauelemente in Ihren Losen vorkommen und in welcher Häufigkeit sie auftreten. Zusätzlich
können Sie einzelne Bauelemente explizit auf konstante Tische rüsten lassen, falls Sie diese
Entscheidung nicht alleine dem Algorithmus von SiCluster Professional überlassen wollen.
Die ermittelten Optimierungsergebnisse werden Ihnen tabellarisch als auch grafisch angezeigt,
so können Sie die Ergebnisse schnell miteinander vergleichen und die für Sie beste Variante
bestimmen. Die Rüstungs-Analyse erlaubt Ihnen dabei eine detaillierte Begutachtung der
ermittelten Ergebnisse.
Die Güte eines Optimierungsergebnisses ist natürlich auch von der Anzahl der eingesetzten
Förderer und Tische abhängig: Die Statistikfunktion Fördererbedarf bereitet Ihnen die zur
Beurteilung erforderlichen Daten auf. Dadurch können Sie sich zügig für eine für Sie optimale
Lösung entscheiden.
SiCluster Professional stellt Ihnen alle ermittelten Daten über die Windows-Zwischenablage zur
Verfügung, damit können Sie diese einfach weiterverarbeiten (z. B. Übertragen mit Copy&Paste
nach Microsoft Excel).
