SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
15

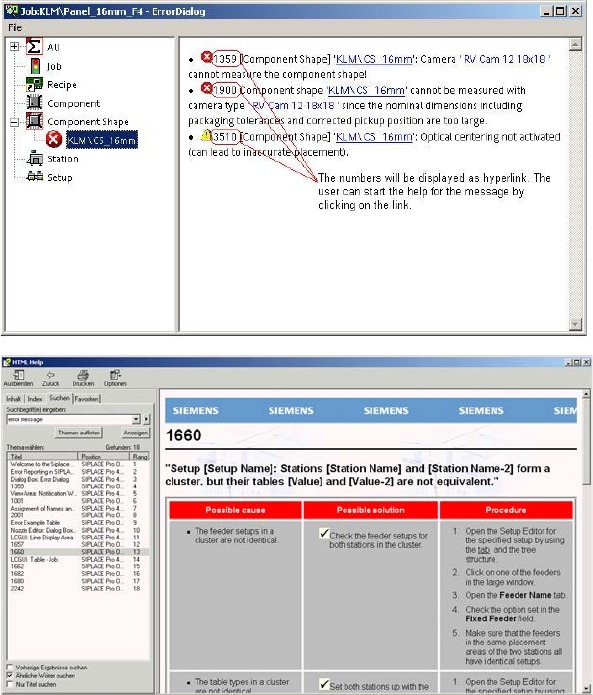

2.2.10 Zusätzliche Hilfe für die Optimiererfehlermeldungen
Mit SIPLACE Pro 4.0 ist eine zusätzliche Hilfe für die Optimiererfehlermeldungen integriert.
Sie rufen die Optimiererfehlerhilfe auf:
● über die Schaltfläche Fehler -> Hilfe -> Inhalt
● durch Doppelklick auf die Fehlernummer im Fehlertext.
2.2.11 Optimierte Reportfunktionen
Alle Reports können ebenfalls als XML-Datei zur Weiterverarbeitung abgespeichert werden.
Folgende Reports werden über die optimierte Losliste gestartet (Kontextmenu)

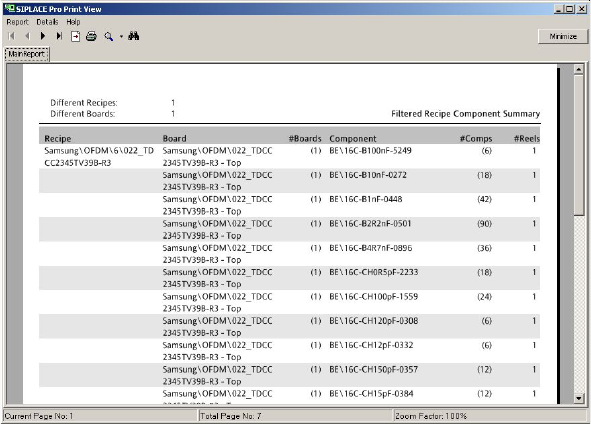

2.2.11.1 Gefilterte Los-Bauelementeübersicht
Die gefilterte Los-Bauelementeübersicht zeigt die verbrauchten Bauelemente und Gurtrollen im
Verhältnis zur definierten Losgröße.
Die gefilterte Los-Bauelementeübersicht wird über die optimierte Losliste gestartet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
16
2.2.11.2 Exportierte Reportdateien in Excel importierbar
Folgende Reports können exportiert werden (Report -> XML Daten für Excel). Diese XML-Dateien
können anschließend in Excel importiert werden.
● Board-Report / Leiterplatten-Report
● Component Shape List-Report / Gehäuseformen-Report
● Recipe Analysis Grid-Report / Los-Report
● Placement List-Report / Bestücklisten-Report
● Filtered Recipe Component Summary-Report / Gefilterte Los-Bauelementeübersicht
● Setup-Report / Rüstreport

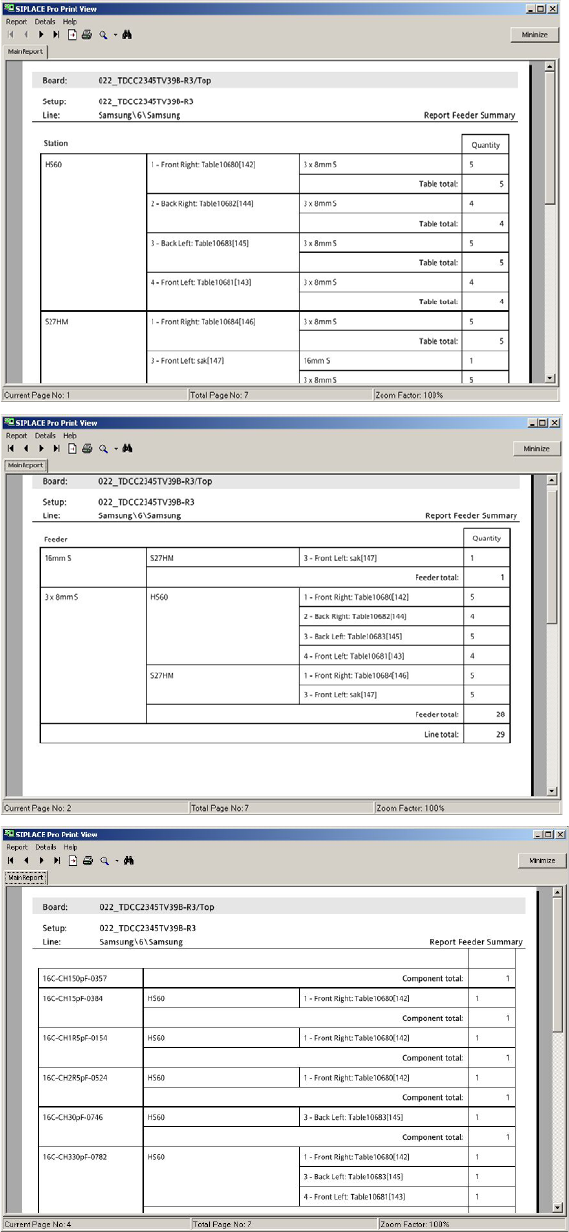

2.2.11.3 Gefilterte Fördererübersicht
Der Report für die gefilterte Fördererübersicht ist eine tabellarische Zusammenstellung folgender
Daten:
● Stationen – Tisch/Stellplatz – Förderer
● Förderer – Stationen – Tisch/Stellplatz
● Bauelement – Stationen – Stellplatz
Die gefilterte Fördererübersicht wird über die optimierte Losliste gestartet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
17
2.2.11.4 Reports für alle selektierten Lose
Für alle Reports steht die Mehrfachselektion von Losen zur Verfügung. Das heißt, für alle
selektierten Lose werden die entsprechenden Reports erstellt.
