SIPLACE Pro Funk tionsbe schreibun g Ausgabe 05/2014 Ed ition 35 3.2.2 Neue Funktionen i m ASCII Centroid Wiz ard / Import - Assi stent f ür ASC II - Centroid In SIPL ACE Pr o 5. 0 gibt es im Import - As sistenten f ü r …

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

HINWEIS

Der Shutterless-Förderer wird für Stationssoftware 505 und 604 unterstützt. Bei der

Stationssoftware 505 muss der Anwender sicherstellen, dass er Stationssoftware 505.04

SP1 auf den PII Stationen installiert.

3.1.7 Eingabe von Koplanaritätstoleranzen im GF-Editor

Mit SIPLACE Pro 5.0 ist es möglich, im GF-Editor folgende zwei Leistungsmerkmale der 3-D-

Koplanarität auszuwählen. Zuvor muss die Funktion "Koplanarität" ausgewählt sein.

– Toleranzeingabe der Koplanaritätsmessung: gibt die max. zulässige Abweichung in Millimeter

zwischen der errechneten Koplanebene zum entferntesten Beinchen an.

– Bestückung trotz fehlgeschlagener Messung.

Weitere Details entnehmen Sie bitte der Online Hilfe.

3.2 Allgemeine Verbesserungen im SIPLACE Pro Desk (V5.0 xx)

3.2.1 Übersichtlichere Darstellung der Beinchengruppen im GF-Editor

Im Gehäuseform-Editor werden ab SIPLACE Pro 5.0 die Beinchengruppen übersichtlicher in einer

Liste dargestellt (neue Funktionen: Umbenennen und Sortieren).

(Umbenennen) benennt die Beinchengruppen um

(Sortieren nach Name) sortiert die Beinchengruppen nach Namen in der Listenansicht

(Sortieren nach Typ) sortiert die Beinchengruppen nach Typ in der Listenansicht

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

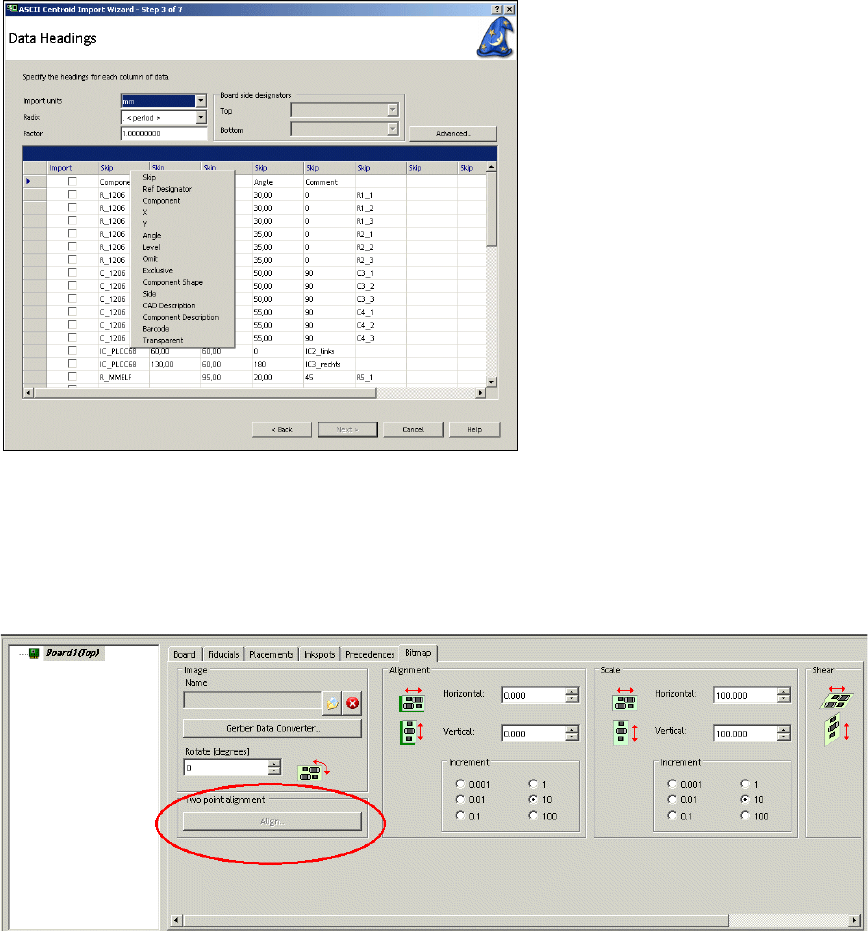

3.2.2 Neue Funktionen im ASCII Centroid Wizard / Import-Assistent für ASCII-

Centroid

In SIPLACE Pro 5.0 gibt es im Import-Assistenten für ASCII-Centroid (Schritt 3) eine neue Spalte

"Transparent". Ist eine Spalte mit mit der Kennzeichnung 0/1 (0 = nicht transparent,

1 = transparent) vorhanden, kann der Bediener dieser Spalte die Bezeichnung "Transparent"

zuordnen. Damit können einzelne Bauelemente transparent dargestellt werden.

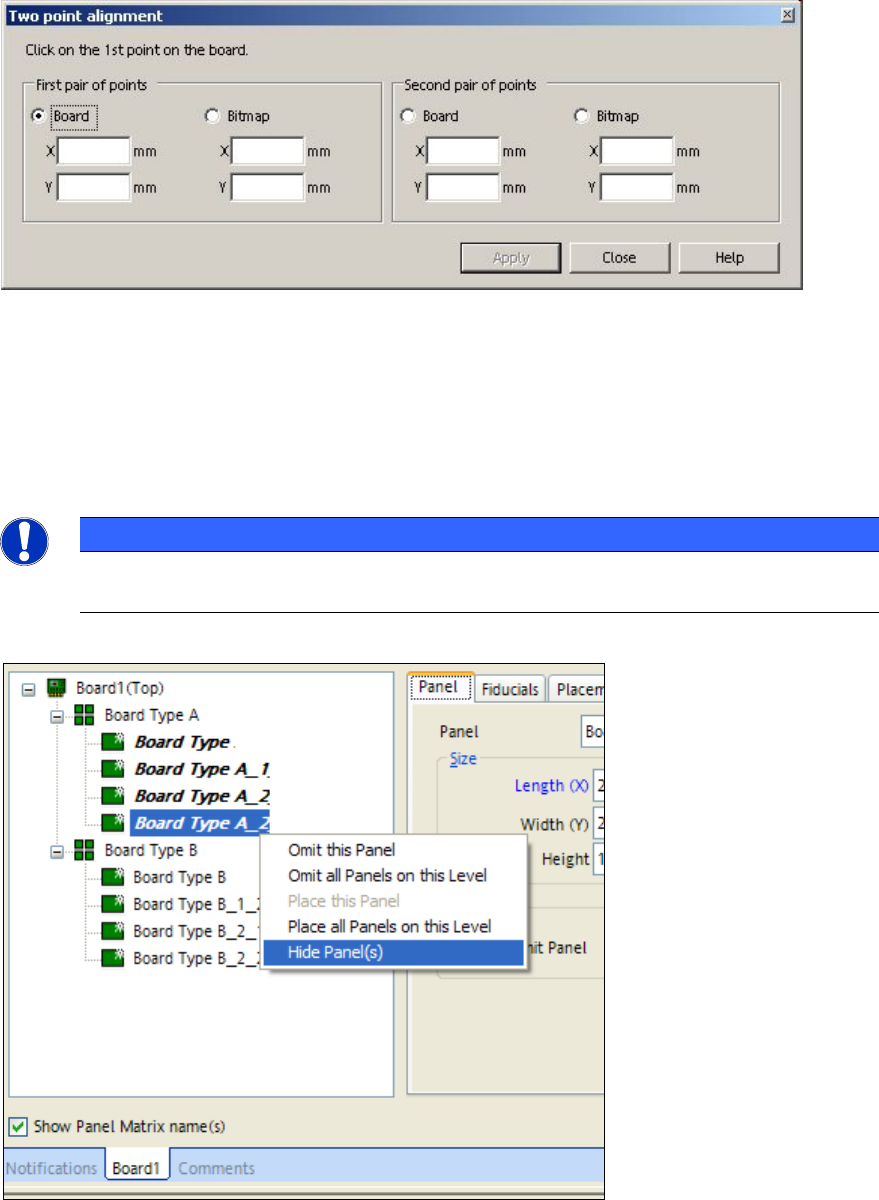

3.2.3 Einfache Ausrichtung einer Grafik hinter einer Leiterplatte im LP-Editor

Mit SIPLACE Pro 5.0 ist es im LP-Editor möglich, eine Grafik (bmp, jpg, gif) einfacher hinter der

Leiterplatte auszurichten. Dazu müssen zwei Punktepaare definiert werden (Leiterplatte und

Grafik). Weitere Informationen entnehmen Sie bitte der Online Hilfe.

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

3.2.4 Ein- und Ausblenden einzelner Einzelschaltungen auf einer Leiterplatten

Zusätzlich zum Ein- und Ausblenden der Bestückpositionen kompletter Leiterplatten können jetzt

auch einzelne Einzelschaltungen ein- bzw. ausgeblendet werden. Diese Einstellung ist jedoch nur

lokal im Leiterplatteneditor sichtbar und wird nicht abgespeichert. Der Optimierer berücksichtigt alle

Einzelschaltungen unabhängig davon, ob diese ein- oder ausgeblendet sind.

HINWEIS

Einzelschaltungen ab der dritten Ebene (Hauptleiterplatte = Ebene 0) können nicht aus-

bzw. eingeblendet werden.
