SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
142
9.2.10 Unvollständige Flächenmagazin-Beschreibungen
Unvollständige Flächenmagazin-Beschreibungen können nun an der Station bearbeitet werden.
In SIPLACE Pro kann der Anwender eine neue Flächenmagazin-Beschreibung erstellen und diese
als unvollständig markieren. Lediglich die Höhe des Flächenmagazins muss korrekt eingestellt
sein. Alle anderen Eigenschaften können vom Bediener an der Station nach dem Download
vervollständigt werden.
Sobald die geänderte, vollständige Flächenmagazin-Beschreibung von der Station aus in die
SIPLACE Pro-Datenbank hochgeladen wird, wird die Markierung "unvollständig" für das
entsprechende Flächenmagazin gelöscht.
9.2.11 Lageerkennung von Flächenmagazinen
Ähnlich wie für Leiterplatten können für Flächenmagazine Marken definiert werden, um die Abhol-
Genauigkeit vom Träger zu erhöhen. Die Marken-Definitionen werden unter der neuen
Registerkarte Marken erstellt.
Abbildung 9-5: Marken für Flächenmagazin definieren
Es können beliebig viele Marken-Positionen definiert werden. Für die Messung werden zwei davon
von der Stationssoftware ausgewählt und verwendet.
9.2.12 Beschleunigungswert für Flächenmagazin ändern
Die Beschleunigungswerte in Y- und Z-Richtung für MTC und WPC können an der Station
geändert und zu SIPLACE Pro hochgeladen werden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
143
9.2.13 Vereinfachung des Gehäuseform-Editors
Der Gehäuseform-Editor wurde verbessert.
9.2.13.1 Einstellung von Bestückkraft und Verfahrprofile
Unter der Registerkarte Bearbeitung werden Bestückkraft und Verfahrprofile für Abholen und
Bestücken eingestellt. Die Einstellmöglichkeiten hierzu wurden reduziert und vereinfacht.
Abbildung 9-6: Bestückkraft und Verfahrprofile einstellen
Durch Aktivieren der Option Geringe Kraft verwenden beim Abholen und Standardkraft verw.
beim Bestücken, werden Standardwerte für die Bestückkraft verwendet.
Bei den Verfahrprofilen können folgende Optionen ausgewählt werden:
Verfahrprofile für Abholen Verfahrprofile für Bestücken
Abwärts: Standard
Spezial
Abwärts: Standard
Kriechen
Spezial
Aufwärts: Standard
Langsamer Start
Schleichender Start
Aufwärts: Standard
Kriechen
Tabelle 9-4: Optionen der Verfahrprofile
Die Zuordnung der neuen Optionen zu den bisherigen Einstellungen finden Sie in der Online-Hilfe
zu SIPLACE Pro.
9.2.13.2 Bauelement-Hochkanterkennung
Unter der Registerkarte Bearbeitung im Gehäuseform-Editor kann im Modus
Anwesenheitsprüfung die Prüfung von aufrecht aufgenommenen Bauelementen jetzt explizit
über das Feld Hochkantprüfung aktiviert werden.
HINWEIS
Die Hochkantprüfung ist nur zusammen mit einem BE-Sensor möglich.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
144
9.2.13.3 Automatische Einstellung von Prozessparametern
Ab dieser SIPLACE Pro-Version können gültige Gehäuseformen schneller definiert werden.
Wenn im Gehäuseform-Editor für eine Gehäuseform ein Bestückprozess ausgewählt wird,
werden notwendige Prozessparameter wie Kameras, Pipetten, Verfahrprofile und Bestückkräfte
automatisch gesetzt.
9.2.14 Zusätzliche Prüfparameter für Bauelemente
Im Bauelemente-Editor werden zwei neue Optionen angeboten:
– Prüfung der Ausrichtung durch den Bediener
– Abholposition vor dem Abholen messen

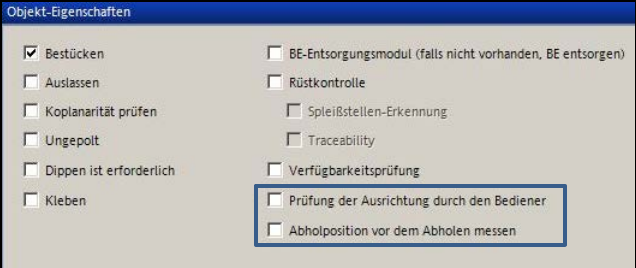

Abbildung 9-7: Neue Optionen im Bauelemente-Editor
9.2.14.1 Prüfung der Ausrichtung durch den Bediener
Wenn der Abholwinkel der Bauelemente in einem neuen Gurt-Förderer oder Flächenmagazin
geändert wurde und dies nicht sofort erkannt wird, könnten die Bauelemente falsch bestückt
werden. Um solche Fehlbestückungen zu vermeiden, kann jetzt geprüft werden, ob die Ausrichtung
eines Bauelements korrekt ist oder nicht.
Hierfür müssen die betroffenen Bauelemente im Gehäuseform-Editor markiert und die Prüfung
der Ausrichtung im Bauelemente-Editor aktiviert werden.
Wenn die Prüfung aktiviert ist, stoppt die Station sobald das zu prüfende Bauelement bestückt
werden soll und fordert den Bediener zur Kontrolle auf. Im Fehlerfall kann der Bediener an der
Station die Winkellage korrigieren.
9.2.14.2 Abholposition vor dem Abholen messen
Für eine verbesserte Abholsicherheit kann die Bauelement-Oberseite vor dem Abholen mit der LP-
Kamera automatisch vermessen werden, um die exakte Position des Bauelements innerhalb der
Gurttasche zu bestimmen.
