SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
32
01005-Bestückung
X-Serie D-Serie
Station X1, X2, X3, X4 D2, D4
SR-Software 602, 603, 604 604
Pipetten 1005 (für C&P20 Kopf der X-Serie) 905 (für C&P12 Kopf der D-Serie)
Kamera SST 23 (für C&P20 Kopf) SST 38 (für C&P12 Kopf)
Förderer 3x8 mm S 01005, 8 mm X 3x8 mm S 01005, 8 mm X
Gehäuseform 96, 97 96, 97
Verfahrprofile 33 – Fahrprofil für sehr sanftes
Bestücken z.B. für 01005
Bauelemente
34 - Fahrprofil für sehr sanftes
Bestücken z.B. für 01005
Bauelemente, langsames Aufsetzen
35 – Fahrprofil für kontaktloses
Abholen für 01005 Bauelementen
33 – Fahrprofil für sehr sanftes
Bestücken z.B. für 01005
Bauelemente
34 - Fahrprofil für sehr sanftes
Bestücken z.B. für 01005
Bauelemente, langsames Aufsetzen
35 – Fahrprofil für kontaktloses
Abholen für 01005 Bauelementen
HINWEIS
In SIPLACE Pro sind für die 01005-Bestückung die Gehäuseformen 96 und 97
vorkonfiguriert.
3.1.4 Neues Dip-Modul für die X-Serie
Das neue Dip-Modul "Linear Dipping Unit X" kann auf allen Stationen der X-Serie mit der
Stationssoftware 604 eingesetzt werden.
Das neue Dip-Modul muss manuell auf den BE-Tisch gesetzt werden und kann nur auf X-Tischen
mit der Stationssoftware 604 betrieben werden.
Folgende Einschränkungen sind beim Einsatz des Dip-Moduls zu beachten.
● Pro Bestückkopf kann nur ein Dip-Modul eingesetzt werden.
● Der Anwender muss das Dip-Modul manuell rüsten. Der Optimierer stellt das zu dippende
Bauelement automatisch.
● Die Geometrien des Bauelementes im Dipping-Bereich werden nicht überprüft.
● Es wird ebenfalls nicht überprüft, ob der Bestückkopf das Dip-Modul erreichen kann.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
33
Die folgende Abbildung zeigt, welche Köpfe und Tische mit dem neuen Dip-Modul LDU_X
kompatibel sind:
Twin-Kopf C&P6/12 C&P20 P&P
X-Serie (S-Förderer) Nein Nein Nein -
X-Serie (X-Förderer) Ja Ja Nein -
D-Serie - Nein - Nein
3.1.5 Intelligente S-Förderer mit automatischem Pitch-Download
Mit SIPLACE Pro 5.0 muss der Anwender nicht mehr die Schrittweite (Pitch) der S-Förderer
manuell am Förderer einstellen. Dies übernimmt der automatische Pitch-Download. Dazu muss nur
in der Line Control GUI die Option "Fördererdaten bei jedem Download überschreiben" aktiviert
werden.
Für alle X- und S-Förderer wird somit die Schrittweite (Pitch) für die Bauelemente bzw.
Gehäuseformen im Bauelement- oder Gehäuseform-Editor eingegeben. Für alle Förderertypen mit
diesem Baulement gilt somit die gleiche Schrittweite.
Weitere Einschränkungen sind zu beachten:
● Surftape-Förderer werden nicht unterstützt.
● Keine Überprüfung des aktuellen Pitch. Der Pitch wird nur bei der Auftragsvorgabe gesetzt.
Wird der Förderer später ausgetauscht, erhält der neue Förderer nicht den aktuellen Pitch-Wert
aus SIPLACE Pro.
● Eine manuelle Pitch-Änderung am Förderer wird von der Software nicht erkannt.
● Alle Förderer, die den Pitch-Download unterstützen, sind mit einer entsprechenden
Funktionsstand gekennzeichnet. Weitere Informationen entnehmen Sie der
Versionsbeschreibung der Stationssoftware 604.
3.1.6 Shutterless-S-Förderer (3 x 8 mm SL)
SIPLACE Pro 5.0 unterstützt einen neuen Gurtförderer – Shutterless-S-Förderer 3 x 8 mm SL. Der
neue Förderertyp entspricht geometrisch dem 3 x 8 mm S Förderer bis auf zwei neue
Abholpositionen, die um 4 mm in Y-Richtung nach hinten verschoben sind. Je Gehäuseformgröße
wird die jeweilige Abholposition automatisch eingstellt. Der Shutterless-S-Förderer kann auf allen
S-Tischen eingesetzt werden.
Der Shutterless-Förderer ist auf folgenden Maschinen einsetzbar.
Stationssoftware
Maschinentypen
604 D1, D2, D3, D4
X2, X3, X4
505 S-25HM, S-27HM, HS-50,
HS-50+, HS-60, HF, HF/3
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
34
HINWEIS
Der Shutterless-Förderer wird für Stationssoftware 505 und 604 unterstützt. Bei der
Stationssoftware 505 muss der Anwender sicherstellen, dass er Stationssoftware 505.04
SP1 auf den PII Stationen installiert.

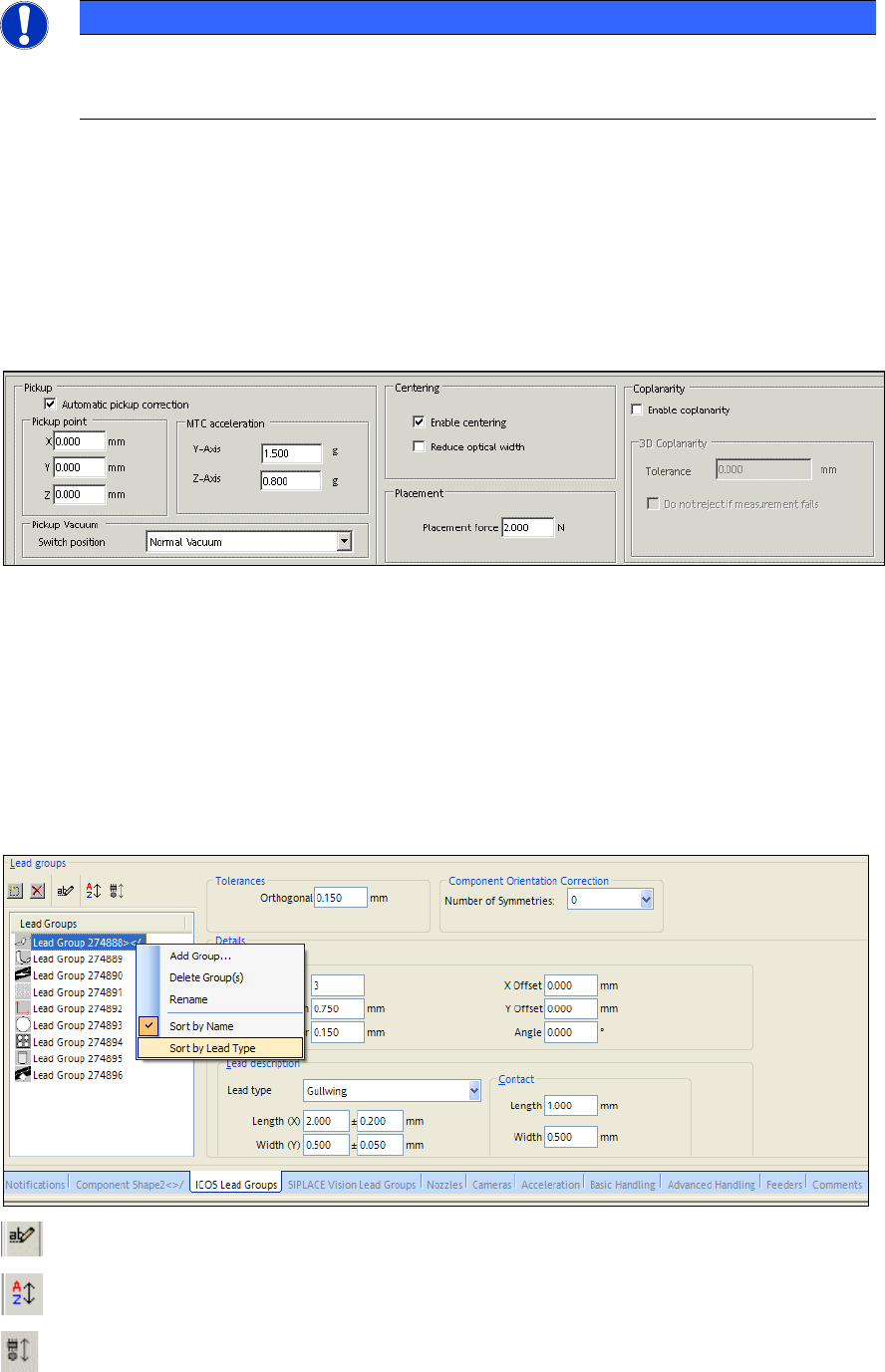

3.1.7 Eingabe von Koplanaritätstoleranzen im GF-Editor
Mit SIPLACE Pro 5.0 ist es möglich, im GF-Editor folgende zwei Leistungsmerkmale der 3-D-
Koplanarität auszuwählen. Zuvor muss die Funktion "Koplanarität" ausgewählt sein.
– Toleranzeingabe der Koplanaritätsmessung: gibt die max. zulässige Abweichung in Millimeter
zwischen der errechneten Koplanebene zum entferntesten Beinchen an.
– Bestückung trotz fehlgeschlagener Messung.
Weitere Details entnehmen Sie bitte der Online Hilfe.
3.2 Allgemeine Verbesserungen im SIPLACE Pro Desk (V5.0 xx)
3.2.1 Übersichtlichere Darstellung der Beinchengruppen im GF-Editor
Im Gehäuseform-Editor werden ab SIPLACE Pro 5.0 die Beinchengruppen übersichtlicher in einer
Liste dargestellt (neue Funktionen: Umbenennen und Sortieren).
(Umbenennen) benennt die Beinchengruppen um
(Sortieren nach Name) sortiert die Beinchengruppen nach Namen in der Listenansicht
(Sortieren nach Typ) sortiert die Beinchengruppen nach Typ in der Listenansicht
