SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
139
9.2.8 Neue Förderertypen
SIPLACE Pro unterstützt die neuen Förderertypen, die in den folgenden Abschnitten beschrieben
sind.
9.2.8.1 Multiple JEDEC Tray Feeder
Der neue Förderer Multiple JEDEC Tray Feeder wird auf dem Bestückautomaten SX1/SX2 V2
und den Bestückautomaten der SIPLACE X-Serie S unterstützt. Dieser Förderer ähnelt dem
Förderer "Traystack Feeder AX" und unterstützt zusätzlich:
– Verschiedene Bauelementtypen innerhalb eines Förderers
– 14 oder 18 Flächenmagazine pro Kassette
– Nachrüsten der gesamten Kassette
Auf den Bestückautomaten der SIPLACE X-Serie S wird der Multiple JEDEC Tray Feeder auf dem
manuellen BE-Tisch MTF 40 X gerüstet.
Auf dem Bestückautomaten SX1/SX2 V2 wird der Förderer auf dem speziellen Tisch MTF 60 X im
WPC-Einzug gerüstet.
In SIPLACE Pro gibt es für diesen Förderer zwei Förderertypen:
Förderertyp in
SIPLACE Pro
Merkmale Max.
BE-Höhe +
Magazin
Multiple JEDEC Tray
Feeder 14
14 Ebenen /
Flächenmagazine
12,0 mm
Multiple JEDEC Tray
Feeder 18
18 Ebenen /
Flächenmagazine
7,6 mm
Tabelle 9-2: Förderertypen Multiple JEDEC Tray Feeder
Der Förderertyp mit 14 Ebenen pro Kassette ist für das Fördern von hohen Bauelementen
vorgesehen. In der Stationssoftware wird nicht zwischen den Förderertypen mit 14 bzw. 18
Ebenen/pro Kassette unterschieden, es wird immer die volle Kapazität mit 18 Ebenen pro Kassette
vorausgesetzt. An der Station wird für beide Varianten Multiple JEDEC Tray Feeder als
Förderertyp angezeigt.
HINWEIS
Ein Auslassen von Ebenen für hohe Bauelemente ist nicht vorgesehen. Hierfür sind die
verschiedenen Kassettentypen zu verwenden.
9.2.8.2 JEDEC Tray Stack Feeder
Der neue Förderer JEDEC Tray Stack Feeder wird auf dem Bestückautomaten SX1/SX2 V2 und
den Bestückautomaten der SIPLACE X-Serie S unterstützt. Dieser Förderer ähnelt dem Förderer
Traystack Feeder AX, hat aber eine längere Zuführachse.
Der JEDEC Tray Stack Feeder kann an den gleichen Positionen wie der Multiple JEDEC Tray
Feeder gerüstet werden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
140
9.2.9 Datenänderungen ohne Leerfahren
Bisher musste die Maschine bei Datenänderungen in der Rüstung immer leer gefahren werden,
auch wenn die Rüstung nur geringfügig geändert wurde. D.h. für den Fall, dass alle
Bestückpositionen trotz Änderungen in der Rüstung, in den Bauelementen oder Gehäuseformen
weiterhin von denselben Köpfen bestückt werden konnten.
Bei solchen kleinen Änderungen im Produkt muss die Maschine beim Download nicht mehr leer
gefahren werden.
Die Funktion muss zuerst in SIPLACE Pro Line Control GUI aktiviert werden.

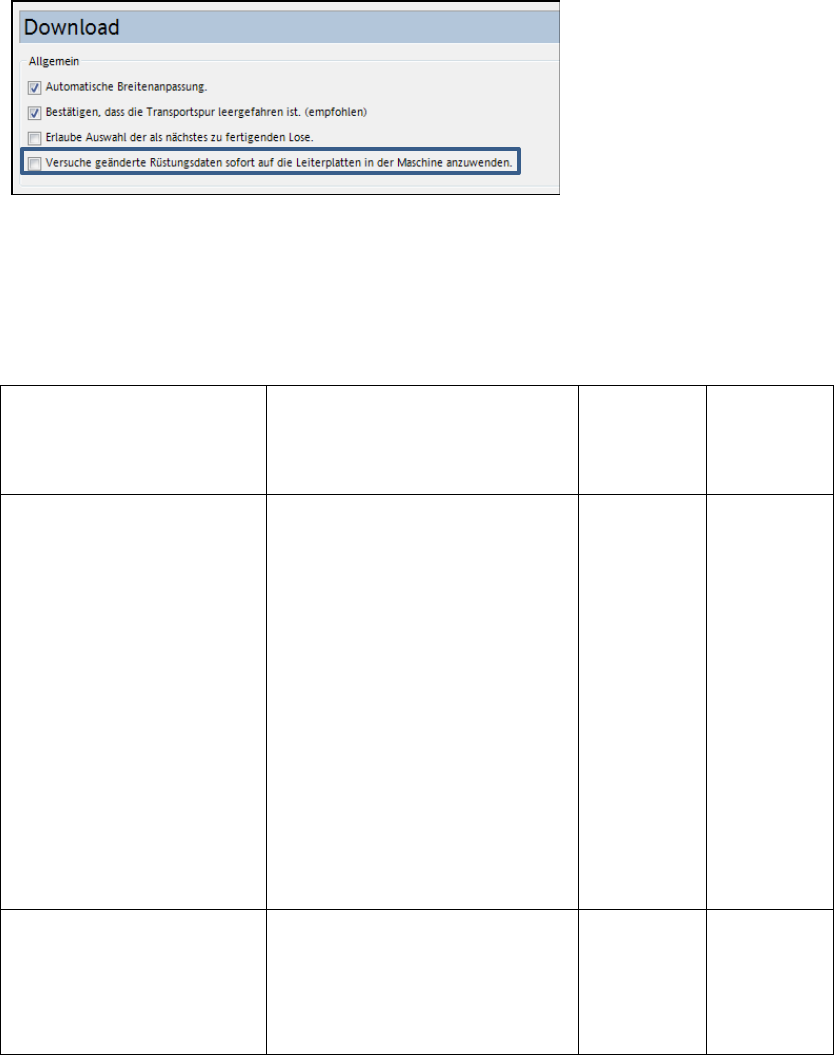

Abbildung 9-4: Änderungen gültig für aktuelle Leiterplatte
Abhängig von den Änderungen in der Rüstung werden die Änderungen sofort übernommen
(= kein Leerfahren) oder erst bei der nächsten Leiterplatte wirksam (= Leerfahren).
Die folgende Tabelle zeigt eine Übersicht der Änderungen und das jeweilige Verhalten an der
Station (alphabetisch sortiert nach dem SIPLACE Pro-Editor, in dem die Änderung eingestellt wird).
SIPLACE Pro-Editor Änderungen in der Rüstung Sofort
wirksam
Wirksam
ab der
nächsten
LP
Bauelemente-Editor:
Registerkarte Bauelement Bauelement auslassen
Koplanarität prüfen
Ungepolt
Anzahl Abholversuche
BE-Entsorgungsmodul
Rüstkontrolle
Spleißstellen-Erkennung
Traceability
Dippen erforderlich
Zuordnung der Gehäuseform
(die gültigen Kombinationen
stehen in den Leiterplatten-
daten)
X
X
X
X
X
X
X
X
X
X
BE-Tisch-Editor:
Registerkarte
Förderer/Förderer
Förderertyp ändern (andere
Rollengröße, Gurtförderer →
Stangenförderer, Stangen-
förderer → Flächenmagazin)
X
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
141
Flächenmagazin-Editor:
Dialogfeld Eigenschaften Flächenmagazin-Beschreibung
ändern
X
Dialogfeld Förderer Zuordnung der Flächenmagazin-
Träger ändern
X
Gehäuseform-Editor:
Registerkarte Bearbeitung Abholpositionen und
Aufnahmepositionen ändern
X
Registerkarte Förderer
Toleranzwerte ändern
X
Registerkarten ICOS-
Beinchengruppen und
SIPLACE Vision
Beinchengruppen
Beschreibung einer
Gehäuseform in SIPLACE
Vision ändern (Abmessungen,
Beinchengruppen)
X
Registerkarte Pipetten Pipette entfernen oder
hinzufügen, wenn am Bestück-
kopf verfügbar. Nur die Pipette,
die für das Bauelement
vorgesehen ist darf nicht
entfernt werden.
X
Dialogfeld Reduzierte
Beschleunigung bestätigen
Beschleunigungswerte ändern
X
Registerkarte Kameras Kameras entfernen oder
hinzufügen. Nur die Kamera, die
in der Maschine für das
Bauelemenl vorgesehen ist, darf
nicht entfernt werden.
X
Leiterplatten-Editor:
Registerkarten LP,
Einzelschaltungen,
Marken, Bestücklisten,
Inkpunkte, Vorrangregeln
Leiterplatten-Daten ändern
X
Los-Editor:
Registerkarte Leiterplatte
1 / 2
Leiterplatten-Daten im Los
ändern
X
Pipetten-Editor:
Registerkarte
Benutzerdefinierte Pipette
Sonderpipette hinzufügen oder
ändern
X
Rüstungs-Editor:
Registerkarte Kopf
Bestückköpfe ändern
X
Registerkarte
Pipettenwechsler 1/2/3/4
Pipettenwechsler ändern
X
Registerkarte
Pipettenkonfiguration
Pipettenkonfiguration ändern
X
Tabelle 9-3: Datenänderungen in der Rüstung
