SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
37
3.3 Leistungsmerkmale der Optimierung (V5.0 xx)

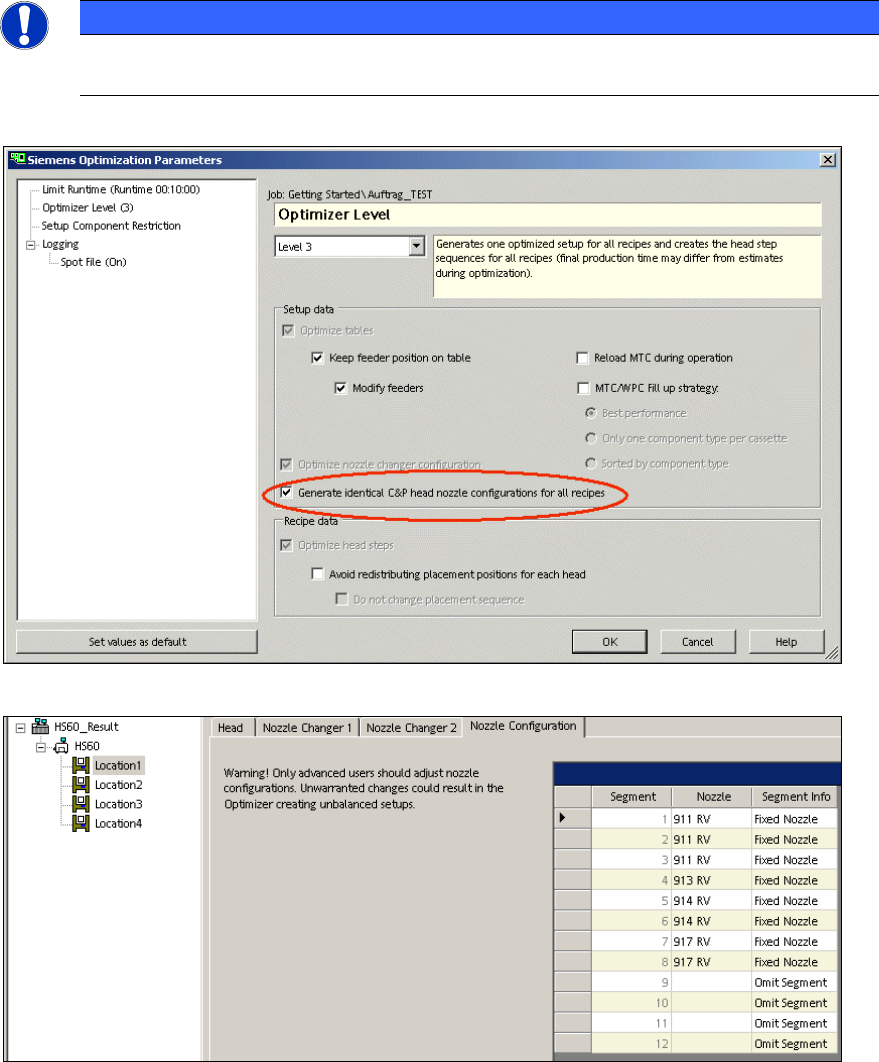

3.3.1 Identische Pipettenkonfiguration für C&P-Köpfe für alle Lose pro Auftrag
Mit SIPLACE Pro 5.0 ist in den Optimierungsparametern eine neue Option hinzugekommen
(Identische Pipettenkonfiguration am C&P-Kopf für alle Lose erzeugen), die es ermöglicht, die
gleiche Pipettenkonfiguration auf den C&P-Köpfen für alle Lose eines Auftrages fest zu rüsten.
Diese Funktion verhindert somit einen Pipettenwechsel falls mehrere Lose in einem Auftrag
bestückt werden sollen.
HINWEIS
Diese Funktion gilt ebenfalls für die Sonderpinolen der 01005-Bestückung der D-Serie.
Die Pinolen müssen damit nicht für jedes Los umgesteckt werden.
Rüstungsergebnisse "Identische Pipettenkonfiguration"
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
38
3.3.2 Keine Neuverteilung der zu bestückenden Bauelemente auf die
Bestückköpfe
Mit SIPLACE Pro 5.0 ist bei den Optimierungsparametern für Lose die neue Option
"Bestückreihenfolge nicht ändern" hinzugekommen. Diese kann nur für die Optimierungsstufe 2
und im Experten-Modus aktiviert werden. Die neue Option ist eine Erweiterung der bestehenden
Option "Neu verteilen der Bestückpositionen für jeden Kopf verhindern".
Mit der Option "Neu verteilen der Bestückpositionen für jeden Kopf verhindern" werden die zu
bestückenden Bauelemente nicht neu auf die Bestückköpfe verteilt. Die Erweiterung dieser Option
behält exakt die zuvor ermittelte Bestückreihenfolge während der Optimierung bei.
Aktivieren Sie diese Funktion, falls Sie mit einer bereits erfolgten Optimierung optimale
Produktionszeiten erreicht haben, jedoch nochmals optimieren müssen. Das bereits erzielte
Optimierungsergebnis bzgl. der Produktionszeiten bleibt nach einer erneuten Optimierung erhalten.

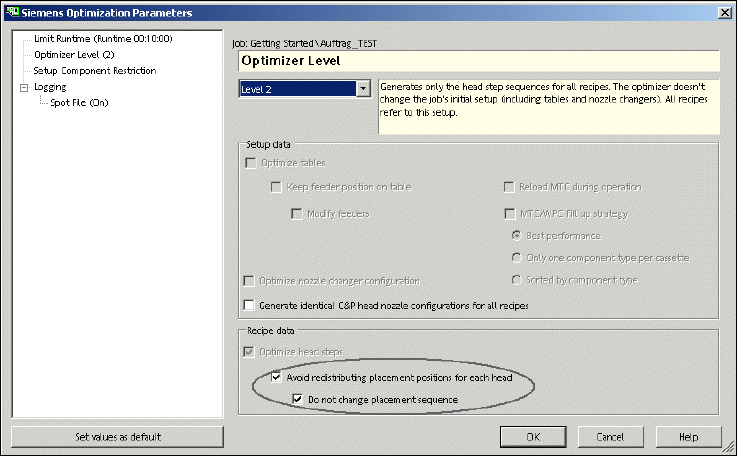

Optimierungsparameter mit der neuen Option in Optimierungsstufe 2
3.3.3 Abspeicherung der Optimierer SPOT-Dateien in einem separaten
Standardordner
Mit SIPLACE Pro 5.0 werden die vom Optimierer erzeugten SPOT-Dateien in dem Standardordner
"Spot" oder in einem anwenderspezifischen Ordner abgespeichert. Nähere Informationen dazu
finden Sie in der Online Hilfe.
3.4 Leistungsmerkmale der LC GUI (V5.0 xx)
3.4.1 Download von Teilrüstungen

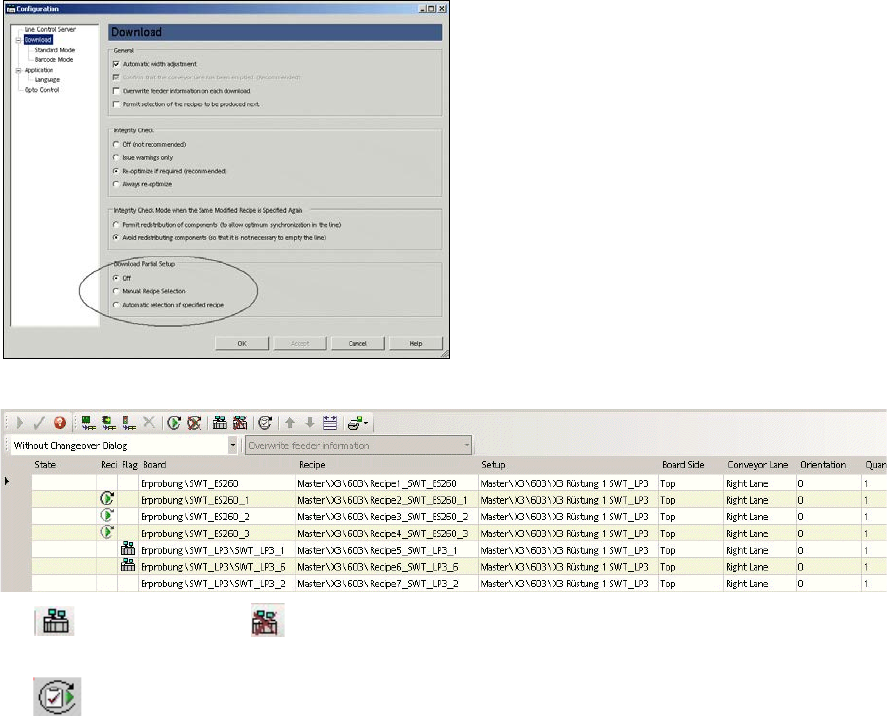

SIPLACE Pro 5.0 ermöglicht einen Download von Teilrüstungen. Den Download von Teilrüstungen
müssen Sie über Konfiguration -> Download -> Teilrüstung aktivieren. Die Rüstungen, die an die
Stationen gesendet werden, enthalten nur die Baulemente, die in dem ausgewählten Los benötigt
werden. Die Losauswahl kann entweder manuell erfolgen oder bezieht sich automatisch auf das
vorgegebene Los. Mehr Details entnehmen Sie bitte der Online Hilfe.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
39
Einschränkungen:
– Asynchroner Doppeltransport: Wird ein Download auf einer Transportspur durchgeführt
während auf der anderen Transportspur bereits ein Los vorgegeben ist, kann es zum Konflikt
kommen sofern sich die gefilterten Teilrüstungen für beide Transportspuren unterscheiden. Um
den Konflikt zu lösen, müssen die Lose für beide Transportspuren vorgegeben werden. Mit der
Option "Vermeide Neuverteilung der Bauelemente" kann hierbei das Leerfahren der Linie
vermieden werden.
– Der Barcode-Modus unterstützt nur die manuelle Losauswahl, da der Liniensteuerung nicht
bekannt ist, welcher Leiterplattentyp sich aktuell in der Linie befindet.
– Wird im Barcode-Modus die manuelle Losauswahl geändert, kann es zum Konflikt kommen,
dass sich die gefilterte Teilrüstung ändert. Alle aktiven Lose müssen im Barcode-Modus jedoch
auf dieselbe gefilterte Teilrüstung verweisen.
Um den Konflikt zu lösen, müssen alle aktiven Lose gemeinsam vorgegeben werden. Mit der
Option "Vermeide Neuverteilung der Bauelemente" kann hierbei das Leerfahren der Linie
vermieden werden.
Mit aktivieren bzw. mit deaktivieren Sie den Download der Teilrüstung für die markierte
Zeile/das markierte Los. Diese Icons sind nur bei der manuellen Losauswahl möglich.
Mit kann zwischen den verschiedenen zu fertigenden Losen (Auftrag oder Produktionsplan)
gewechselt werden.
