SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
59
4.8.2 Neuer Beinchentyp "Rechteckig"
Diese Beinchenform wird für rechteckige Formen auf Bauelementen (wie z. B. Odd Shape
Components und Gehäuseform-Typ "Nonstandard") verwendet. Dieses Beinchen muss nicht
zwingend ein reales Beinchen sein.
Beispiele eine Beinchenform "Rechteckig"
4.8.3 Koplanaritätsprüfung der Beinchen
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Kollinearität der Beinchen
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Koplanarität der
Beinchen mit der stationären Bauelemente-Kamera überprüft werden. Es kann zusätzlich ein
Toleranzwert vorgegeben werden.
Diese Funktion ist für die Beinchentypen "Gullwing" und "Wraparound" anwendbar.

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
60

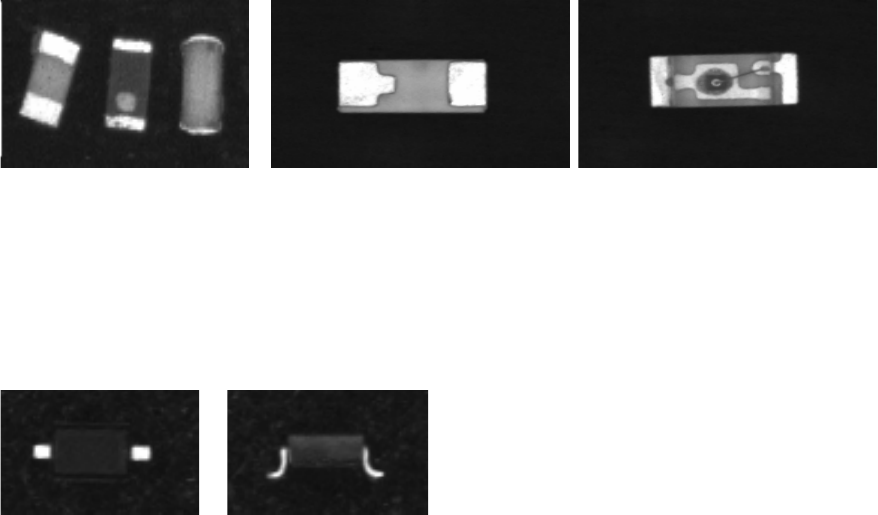

4.8.4 Überprüfung der Beinchenlänge
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Beinchenlänge
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Länge der Beinchen
mit der stationären Bauelemente-Kamera überprüft werden.
Es sind die Gehäuseform-Typen "Chip" und "Moulded"möglich.
4.8.5 Überprüfung der Beinchenbreite
Die Handhabungsdaten für Gehäuseformen wurden mit der Funktion "Beinchenbreite
überprüfen" erweitert. Für SIPLACE Pro 6.0 mit SIPLACE Vision 4.x kann die Breite der Beinchen
mit der stationären Bauelemente-Kamera überprüft werden.
Es sind folgende Gehäuseform-Typen möglich:
● Connectors
● ECV
● DPACK
● NONSTANDARD
● PLCC
● QFP
● Sockets
● SOJ
● SOT
● SOxx

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
61
4.9 Gerberdaten Import (Option) überarbeitet
Um diese Funktion zu nutzen, benötigen Sie eine Lizenz. Der Import von Gerber-Daten hat sich
geändert. Es werden nun "reale" Gerber-Daten importiert. Der Vorteil besteht darin, dass die
Original-Struktur der Gerber-Daten erhalten bleibt. Dadurch können Probleme mit der Auflösung
vermieden werden, wie sie bei der Umwandlung von Gerber-Daten in JPEG oder Bitmap Files
auftreten können.
Der Import wird nun direkt im Leiterplatten-Editor durchgeführt. Dazu steht im Leiterplatten-Editor
die neue Registerkarte Gerberdaten zur Verfügung. Die Menüeinträge sind entfallen.
Zusätzlich können die Gerberdaten in Ebenen organisiert werden. Diese Ebenen werden in der
neuen Registerkarte Gerber-Layer unter dem Menü Extras => Einstellungen angelegt. Werden
die Gerberdaten in diesen Ebenen organisiert, können diese im Leiterplatten-Editor in
unterschiedlichen Farben angezeigt oder ein – bzw. ausgeblendet werden.
Detaillierte Informationen finden Sie in der Online-Hilfe von SIPLACE Pro Desk.

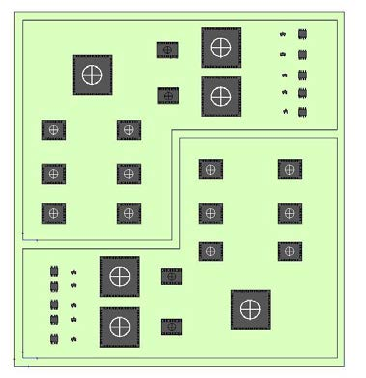

4.9.1 Polygone Formen von Einzelschaltungen
Bisher war es nur möglich rechteckige Einzelschaltungen auf einer Leiterplatte zu erstellen. Nun
besteht die Möglichkeit komplexere Formen von Einzelschaltungen zu definieren (wie z.B. das
nachfolgende Beispiel).
Dazu steht im Leiterplatten-Editor in der Registerkarte Einzelschaltungen die Funktion
Einzelschaltung in Polygonform zur Verfügung. Für diese Einzelschaltung kann eine alternative
Form (z. B. sechseckig) mit Hilfe von Polygon-Punkten erstellt werden.
Detaillierte Informationen finden Sie in der Online-Hilfe von SIPLACE Pro Desk.
