SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
163
9.3.9 Line Control GUI – Erweiterungen für SIPLACE Order Manager
Die Line Control GUI von SIPLACE Pro ist erweitert worden und zeigt Informationen zum SIPLACE
Order Manager.
9.3.9.1 Anzeige von Leiterplattenkommentaren im Produktionsplan
Informationen wie Ofen-Profile und Siebnummer für den Siebdrucker sind sehr wichtig an der Linie,
um damit die beste Produktionsreihenfolge der Lose innerhalb von Familienrüstungen festlegen zu
können. Für solche Prozessattribute können Kommentare in die Leiterplattenbeschreibung
eingetragen werden, die als zusätzliche Spalten im Produktionsplan auf der Line Control GUI
ausgegeben werden.
In der Line Control GUI müssen die Kommentarspalten zuerst unter Konfiguration –
Anwendung – Spalten definiert und aktiviert werden:

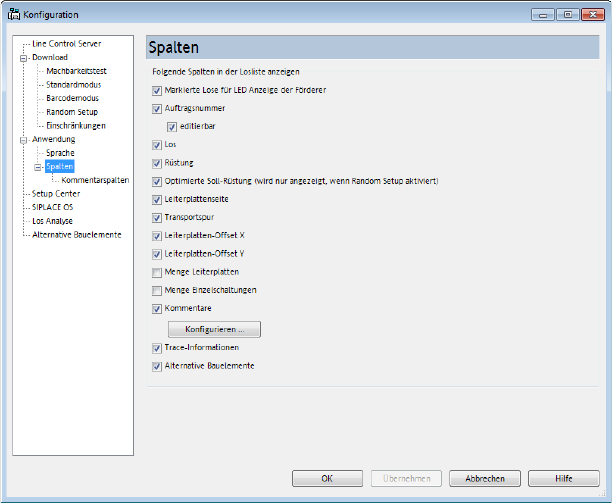

Abbildung 9-31: Kommentarspalten definieren und aktivieren
Durch Aktivieren der Option Kommentare und Anklicken der Schaltfläche Konfigurieren wird
folgendes Dialogfenster geöffnet, in dem die Regeln für die Kommentarspalten festgelegt werden
können.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
164

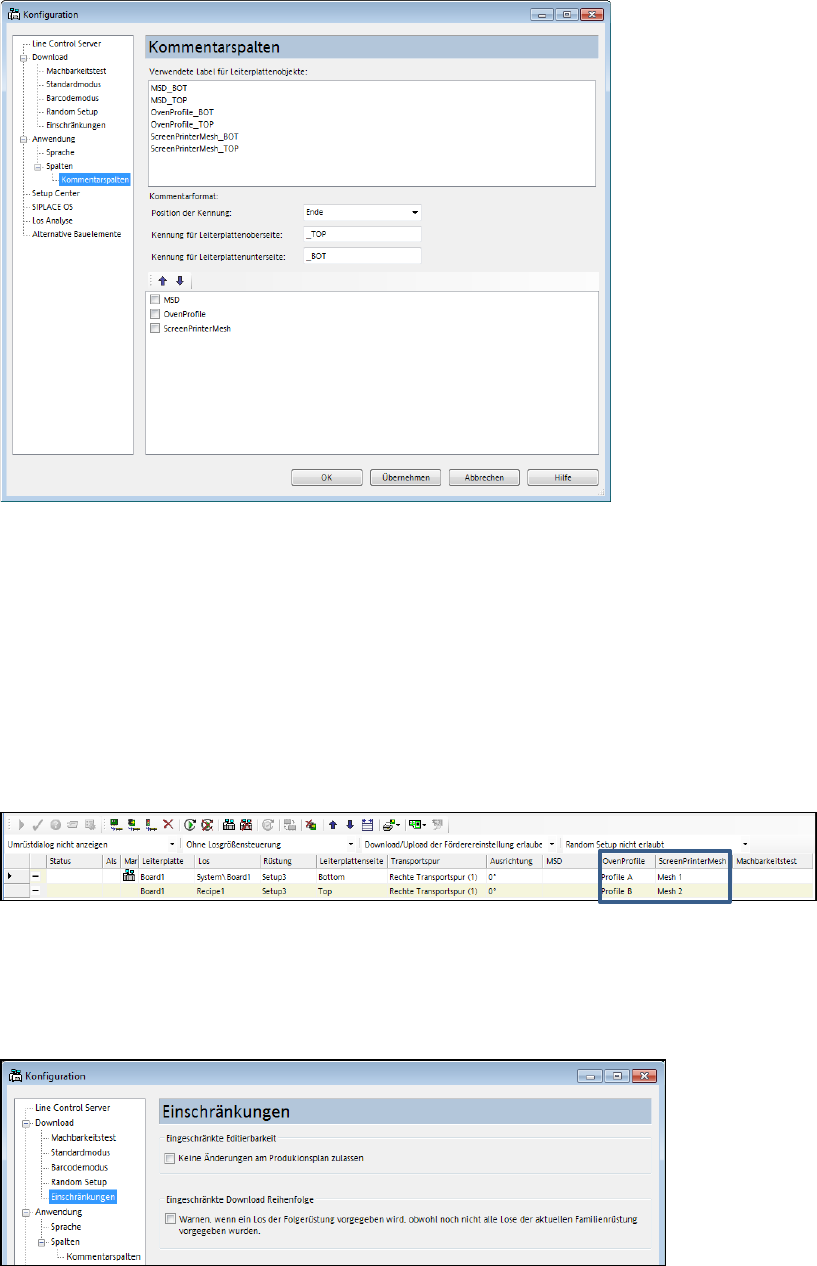

Abbildung 9-32: Regeln für Kommentarspalten festlegen
Im oberen Teil des Dialogfensters werden eventuell vorhandene Labels in alphabetischer
Reihenfolge angezeigt.
Im mittleren Teil des Dialogfensters können Regeln für diese Kommentarformate spezifiziert
werden.
Im unteren Teil des Dialogfensters werden die Ergebnis-Spalten angezeigt. Die Spalten, die auf
der Line Control GUI angezeigt werden sollen, können hier aktiviert werden. Außerdem kann die
Reihenfolge der Spalten über die Pfeil-Tasten festgelegt werden.
Die Kommentarspalten werden lediglich auf der Line Control GUI angezeigt, sie können hier nicht
verändert werden.
Abbildung 9-33: Kommentarspalten auf der Line Control GUI anzeigen
9.3.9.2 Einschränkungen für Produktionsplan
Unter Konfiguration – Download – Einschränkungen können zwei Einschränkungen für den
Produktionsplan eingestellt werden.
Abbildung 9-34: Einschränkungen einstellen
– Eingeschränkte Editierbarkeit
Wenn diese Option aktiviert ist, kann die Losliste im Produktionsplan nicht bearbeitet werden
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
165
– Eingeschränkte Download-Reihenfolge
Wenn diese Option aktiviert ist, wird eine Warnung ausgegeben wenn ein Los der Folgerüstung
vorgegeben wird, obwohl nicht alle Lose der aktuellen Familienrüstung heruntergeladen sind.
Es wird auch eine Liste der Lose angezeigt, die noch nicht heruntergeladen wurden.
Der Bediener kann allerdings die Warnung ignorieren.
Beim wiederholten Download schon heruntergeladener Lose wird keine Warnung ausgegeben.
Wenn ein schon heruntergeladenes Los als noch nicht heruntergeladen behandelt werden soll,
muss ein neues Los im Produktionsplan erstellt werden.
Der Line Control Server speichert maximal die letzten 100 Downloads. Ältere Downloads
werden als noch nicht heruntergeladen behandelt.
HINWEIS
LP-Barcode-Modus wird nicht unterstützt, da die Download-Reihenfolge der Lose in
diesem Modus automatisch gesteuert wird.
Als Voreinstellung sind beide Optionen deaktiviert.
9.3.10 SIPLACE SiCluster Multiline – Unterstützung in SIPLACE Pro
SiCluster Multiline ist ein wichtiger Baustein zur elektronisch unterstützten Fertigungsplanung. Für
eine Menge von Leiterplatten bzw. Losen und zwei oder mehr Bestücklinien wird eine möglichst
günstige Aufteilung der Lose auf die Linien ermittelt. SiCluster Multiline erfüllt dabei die folgenden
Anforderungen:
– Berechnet eine mittel- bis langfristige Zuordnung von Leiterplatten zu Linien mit minimaler
Bauelement-Kommunalität (keine Rüstreihenfolge oder Sequenz).
– Verteilt dabei die Leiterplatten unter der Bedingung, dass eine vorgegebene Linien-
Produktionszeit nicht überschritten wird.
– Unterstützt verschiedene Rüstkonzepte der Linien eines Werkes (Wechseltische, A-B
Rüstkonzept, konstante Tische).
– Berücksichtigt benutzerdefinierbare Einschränkungen: Include, Exclude, auf derselben Linie,
Linienbindungen und Linienausschlüsse.
SiCluster Multiline bietet Ihnen:
– eine verbesserte Linien-Last-Verteilung
– kürzere Produktionszeit über alle SMT-Bestücklinien
– geringere Anzahl von verschiedenen Bauelementen über alle Linien
– eine verbesserte Ausgangssituation zur Berechnung von konstanten Tischen (mit SiCluster
Professional)
– eine verringerte Anzahl von benötigten Rüstungen, wodurch weniger Förderer und Tische
benötigt werden
– mehr Leiterplatten in der Familienrüstung / festen Rüstung und daher längere Laufzeiten einer
Rüstung und daher weniger Umrüstungen
– geringeren manuellen Planungsaufwand
