SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
149
Unter der Registerkarte Förderer im BE-Tisch-Editor werden neue LDU-X-Module auf den Tisch
gestellt, ein Verarbeitungsmaterial zugewiesen und die Flussmitteldicke eingetragen.

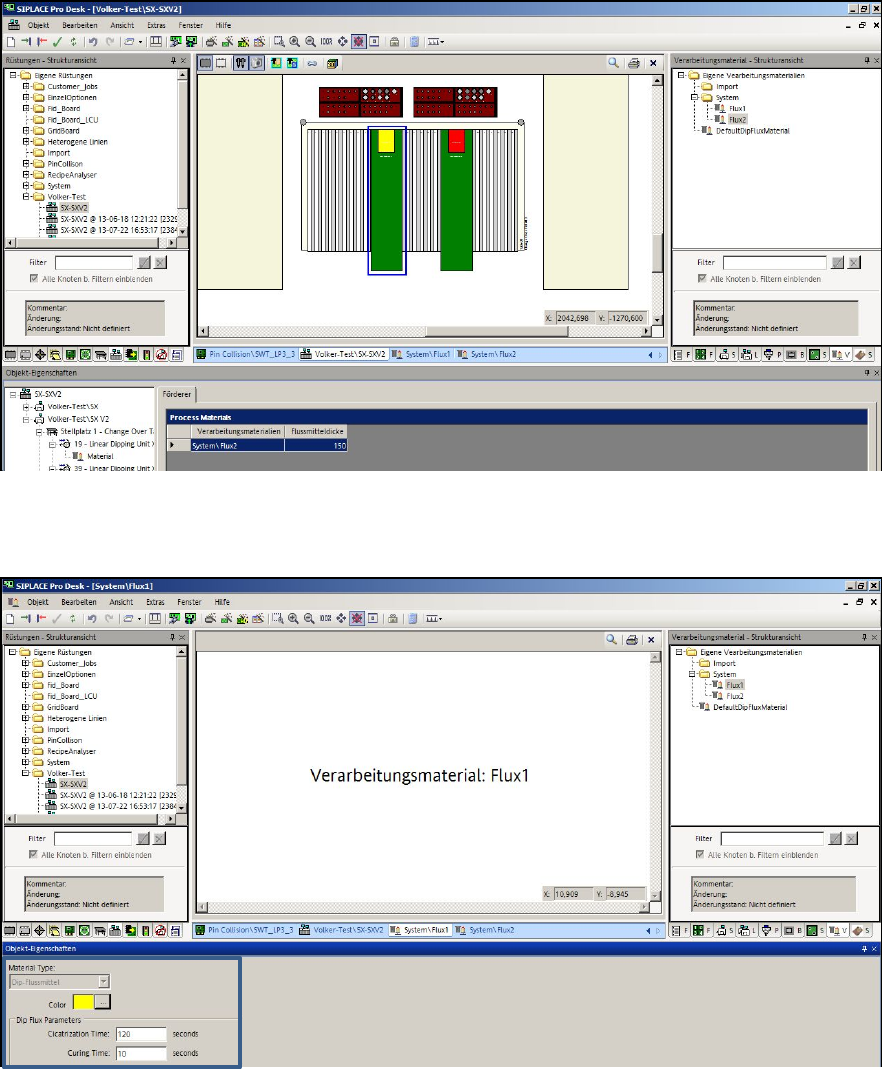

Abbildung 9-13: BE-Tisch-Editor – LDU-X-Module hinzufügen
Die Gehäuseform muss mit dem jeweiligen Verarbeitungsmaterial verknüpft und die geeignete
Aushärtezeit und Vernarbungszeit angegeben werden.
Abbildung 9-14: Verarbeitungsmaterial festlegen
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
150
Unter der Registerkarte Bearbeitung im Gehäuseform-Editor werden für den jeweiligen LDU-X-
Modul der Dipp-Modus und die Dipp-Eigenschaften eingestellt.

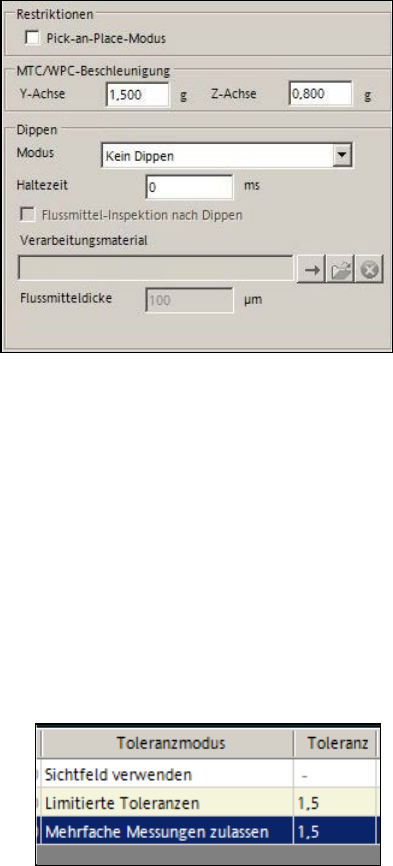

Abbildung 9-15: Dipp-Modus und Dipp-Eigenschaften einstellen
Unter der Registerkarte Bauelement im Bauelemente-Editor muss dann die Option Dippen
erforderlich für das entsprechende Bauelement aktiviert werden.
9.2.21 Verbesserte Marken-Erkennung
Die Marken-Erkennung wurde wie folgt erweitert:
– Der Suchbereich für eine LP-Marke wurde zu 8 mm * 8 mm erweitert.
– Es können bis zu vier Marken als globale LP-Marken definiert werden.
– Es können bis zu vier Marken pro Einzelschaltung definiert werden.
– Im Leiterplatten-Editor stehen drei Toleranzmodi zur Auswahl:
Abbildung 4-16: Toleranzmodi für Marken-Erkennung
Sichtfeld verwenden
Maximale Toleranz (Standardwert). Das Feld Toleranz ist leer und deaktiviert.
Limitierte Toleranzen
Toleranzwerte von 0,1 mm bis 2,5 mm sind erlaubt. Z.B., wenn Leiterplatten-Strukturen eine
sichere Marken-Erkennung verhindern könnten.
Mehrfache Messungen zulassen
Toleranzwerte von 0,1 mm bis 5,0 mm sind erlaubt. Wenn die Marke inklusive Toleranz nicht
ins Sichtfeld hineinpassen sollte, wird die Station eine mehrfache Messung durchführen. Auf
Stationen mit einer Stations-Software-Version < 707, wird diese Option ignoriert und
stattdessen der Standardwert verwendet.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
151
9.2.22 Überschreiben von einzelnen Objekttypen beim Import
Beim Importieren von Objekten in SIPLACE Pro Desk wurde bisher nur ein globales Überschreiben
aller vorhandenen Objekte vom Import-Assistenten unterstützt. Ab dieser SIPLACE Pro-Version
können einzelne Objekttypen markiert und überschrieben werden.

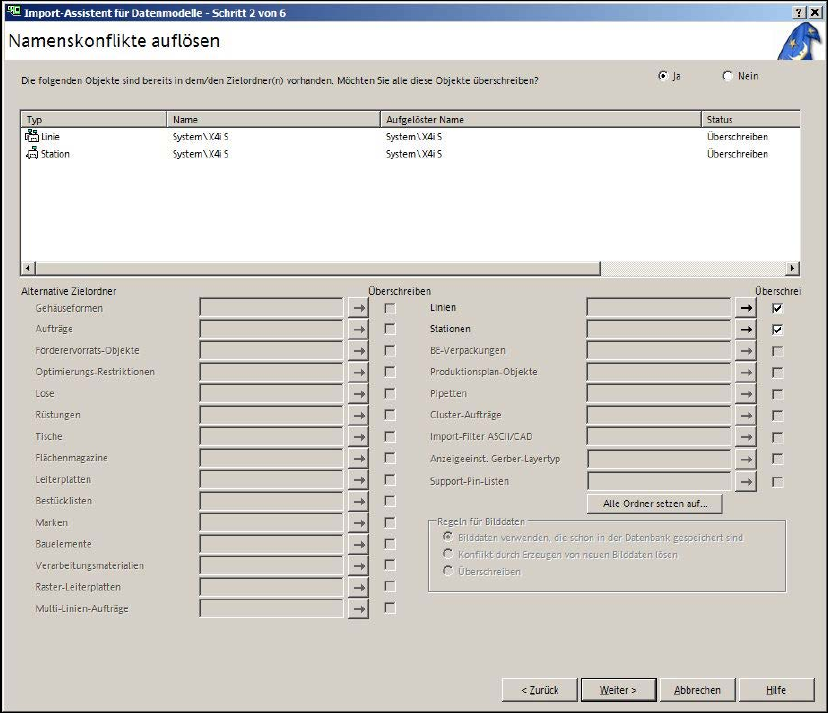

Abbildung 9-17: Objekttypen beim Import überschreiben
Alle Objekttypen haben hierfür ein eigenes Kästchen zum Ankreuzen. Nur die Objekttypen, für
welche Namenskonflikte bestehen, sind aktiviert.
9.2.23 Auftrags-Editor – Abfrage für LP-Oberseite und -Unterseite
Wenn eine Leiterplatte einem geöffneten Auftrag im Auftrags-Editor hinzugefügt wird, wird die LP-
Oberseite automatisch dem neu erstellten Los zugewiesen.
Wenn die LP-Unterseite nicht leer ist, wird ab dieser Software-Version zusätzlich ein Dialogfenster
geöffnet, in dem abgefragt wird, ob auch die LP-Unterseite hinzugefügt werden soll. Die LP-
Unterseite wird als leer betrachtet, wenn ihr keine Bestückliste zugewiesen ist.
Die Abfrage wird ausschließlich im Auftrags-Editor ausgegeben.
