SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
54
4.2.1 Übersicht der Bauelemente-Bereitstellung
Stationssoftware 702.xx unterstützt die folgenden, bereits vorhandenen Förderertypen.
Förderertyp
Bezeichnung
Gurtförderer
8 mm X
12 mm X
16 mm X
24 mm X
32 mm X
44 mm X
56 mm X
72 mm X
88 mm X
Magazin-Förderer MTC 2
Manuelle
Flächenmagazinträger
Carrier X
Arbitrary Carrier X
Linear-Förderer mit
Adapter auf X-Tisch
Linear 3x95 AX
Linear 2x15 AX
Linear 30 AX
Spezielles Zubehör
mit Adapter auf X-Tisch
Label Presenter AX
Reject Conveyor AX
Linear Dipping Unit X
4.2.2 Mögliche Freiraumhöhen unter der Leiterplatte
Stationstyp Stationssoftware Erlaubte Einstellungen
X2, X3, X4 702.xx Einstellung im Bereich von 0 mm bis 40 mm
(Standard 20mm).
X4i 701.xx, 702.xx Einstellung im Bereich von 0 mm bis 25 mm
(Standard 20mm).
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
55
4.2.3 Lineare Dipping Einheit am X-Tisch (Dipping Mode)
SIPLACE Pro 6.0 unterstützt das Dippen von Bauelementen mit der "Linearen Dipping Einheit" am
X-Tisch (LDU-X) für den Twin Head, C&P-20 Kopf und den CPP-Kopf.
Kopf Stationssoftware Modus
C&P (6/12) <=605.xx Dipping Vision
Twin Head alle Dipping Vision & Vision Dipping
C&P 20 <605.xx ---
C&P 20 >=605.xx Dipping Vision & Vision Dipping
CPP >=702.xx Dipping Vision & Vision Dipping
4.3 Quad Lane Leiterplattentransport
SIPLACE Pro 6.0 unterstützt den Quad Lane Leiterplattentransport für X-Serie und X4i Maschinen.

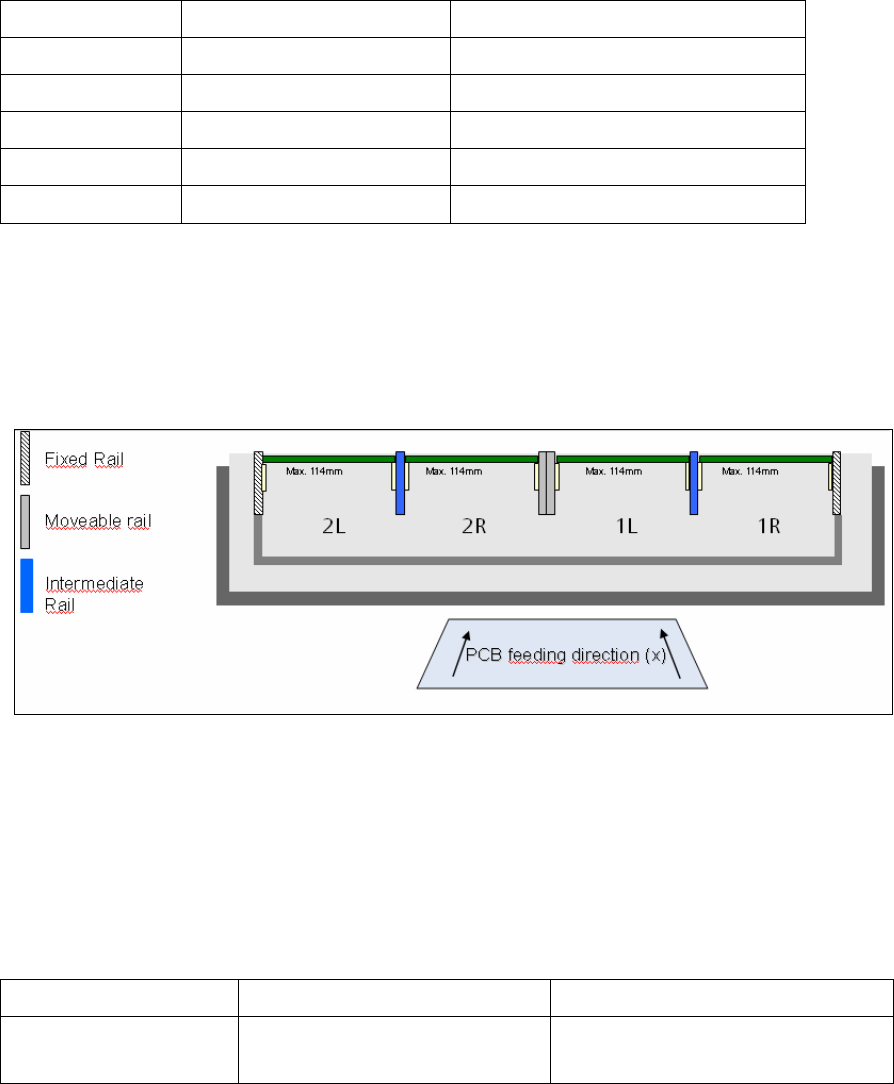

Der Quad Lane Leiterplattentransport besitzt 4 Spuren, die sog. Unterspuren Spur1 Rechts, Spur
1 Links und Spur 2 Rechts, Spur 2 Links (1R/1L und 2R/2L).
Lose werden wie in den vorhergehenden SIPLACE Pro Versionen auf den Spuren 1 und 2
produziert und zur Station gesendet (Download), jedoch nicht auf die beiden Unterspuren Rechts
oder Links. Innerhalb des Loses können dann Leiterplatten auf die jeweils rechte und/oder linke
Seite definiert werden.
4.3.1 Neue Hardware Option im Linien-Editor
Im Linien-Editor wird der neue Transport Systemtyp konfiguriert.
Stationstyp Objekttyp Bezeichnung
X2, X3, X4 und
X4i
Transport Systemtyp Quad Conveyor Modular X
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
56
4.3.2 Zuordnung der Unterspuren in LCGUI
Transportspur Unterspur Bemerkung
Rechte Spur 1 Right Sub Lane (1R)
Linke Spur 1 Left Sub Lane (1L)
Rechte Spur 2 Right Sub Lane (2R)
Linke Spur 2 Left Sub Lane (2L)
Beide Spuren Right Sub Lanes (1R, 2R) Die Einstellung "Beide Spuren" wird im
Bestückmodus "Abwechselnd"
verwendet werden.
Im Bestückmodus I-Placement müssen
separate Lose verwendet werden.
Beide Spuren Left Sub Lanes (1L,2L)
4.3.3 Einschränkungen bei Maschinen mit Quad Lane Transport
Der Quad Lane Transport in SIPLACE Pro V6.0 hat folgende Einschränkungen:
● Der Quad Lane Transport kann nicht zusammen mit folgende Optionen verwendet werden:
● Virtual PCB
● Stationsweiser Download
● LP-Barcode
● Der Betrieb des Quad Lane Transports ist nur möglich, wenn an allen Stationen der Linie der
Transportmodus Quad Lane gesetzt ist.
