SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
106
8.4.7.7 Untergrenze für Gehäuseform-Abmessungen
Eine Untergrenze ist für die Toleranz bei Gehäuseform-Abmessungen eingeführt worden. Die
Untergrenze gilt für die Länge, Breite und Höhe des Außenmaßes und beträgt 1% der jeweiligen
Grundmaße.
Wenn der Benutzer versucht, einen kleineren Wert einzugeben, wird eine Warnung mit dem
kleinsten, empfohlenen Wert ausgegeben und der Wert wird nicht geändert.

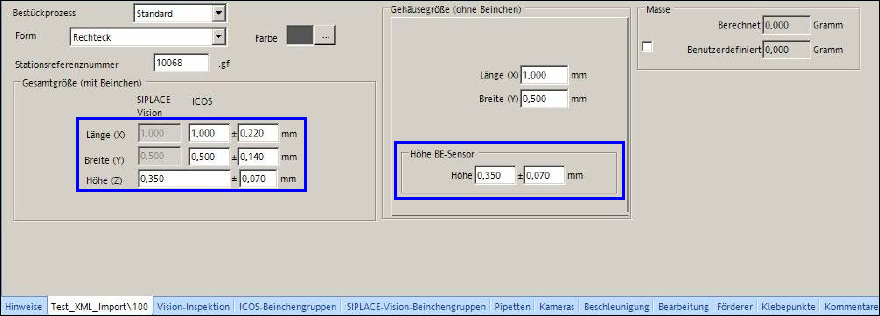

Abbildung 8-15: Gehäuseform-Abmessungen
Im Experten-Modus können Werte außerhalb der empfohlenen Grenzen eingegeben werden.
Die Werte können im Data Maintenance Tool über die Funktion Fördereroffsetdaten der
zugewiesenen Förderer – Fördereroffsetdaten festlegen geändert werden. Es gilt dieselbe
Voraussetzung, wie im Abschnitt 4.8.5 beschrieben.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
107
8.4.8 Steuerung der Fördererparameter
Die Steuerung der Fördererparameter ist vereinfacht worden.
Die Einstellmöglichkeiten zur Veränderung der Fördererparameter werden aus einer Kombination
von Bearbeitungsoptionen und Benutzerberechtigungen an der Station bestimmt.
Die Fördererparameter werden über drei Bearbeitungsoptionen gesteuert, die auf der SIPLACE
Pro Line Control GUI eingestellt werden.
8.4.8.1 Bearbeitungsoptionen
Folgende Bearbeitungsoptionen können für die Fördererparameter auf der SIPLACE Pro Line
Control GUI unter Konfiguration – Download eingestellt werden:

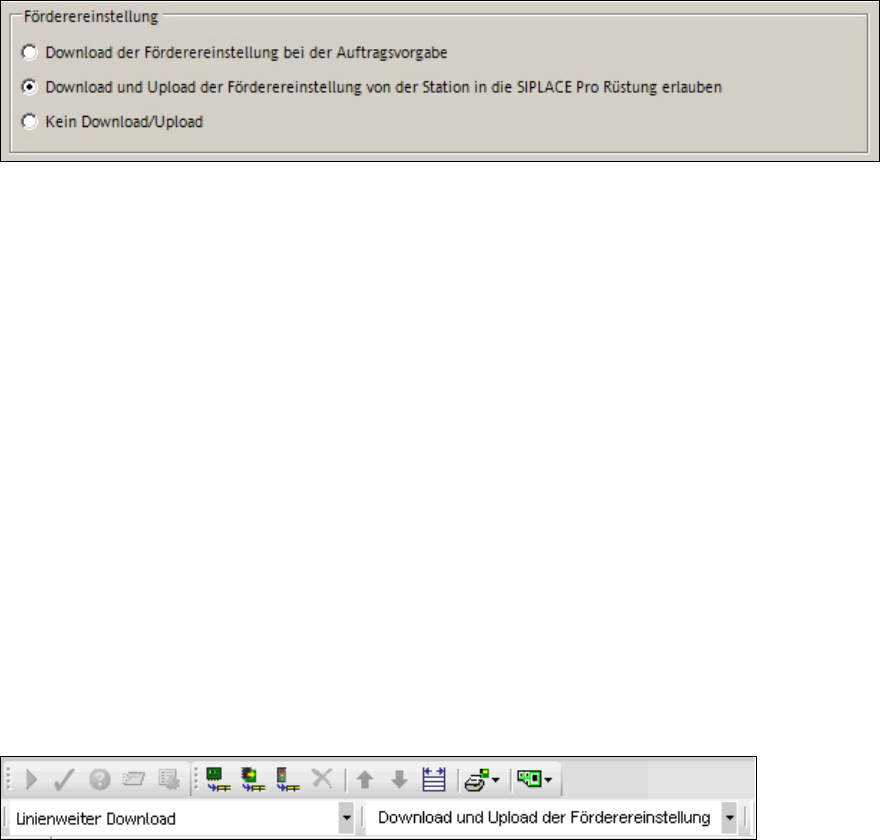

Abbildung 8-16: Bearbeitungsoptionen für Fördererparameter
Download der Förderereinstellung bei der Auftragsvorgabe
Die in SIPLACE Pro eingestellten Fördererparameter werden auf die Förderer geladen.
Download und Upload der Förderereinstellung von der Station in die SIPLACE Pro Rüstung
erlauben
Die von SIPLACE Pro eingestellten /empfangenen Fördererparameter werden auf die Förderer
der aktiven Rüstung geladen.
Die Fördererparameter dürfen an der Station geändert werden. Geänderte Daten werden an
SIPLACE Pro in die lokalen Rüstdaten hochgeladen.
Kein Download/Upload
Das Übertragen von Fördererdaten von SIPLACE Pro an die Station oder von der Station an
SIPLACE Pro ist nicht erlaubt.
Lokale Veränderung der Fördererparameter an der Station ist erlaubt.
Wenn der Benutzer die entsprechenden Privilegien hat, kann die Einstellung der Bearbeitungs-
option im Produktionsplan geändert werden.
Abbildung 8-17: Bearbeitungsoption ändern im Produktionsplan
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
108
Verteilen der Zugriffsberechtigungen über SIPLACE Pro Line Control
An der Station werden die Zugriffsberechtigungen für die Bearbeitungsoptionen über die
verschiedenen Bedienebenen gesteuert. Detaillierte Informationen hierzu finden Sie in der
Versionsbeschreibung zur Stationssoftware 706.1, Artikelnummer [00197043-02].
Geänderte Zugriffsberechtigungen müssen manuell an SIPLACE Pro hochgeladen werden.
SIPLACE Pro Line Control verteilt sie auf alle zu dem Zeitpunkt eingeschalteten Bestückautomaten
der gesamten Linie. Wenn ein Bestückautomat ausgeschaltet oder über das Netz nicht zugänglich
ist, gibt SIPLACE Pro Line Control eine Fehlermeldung für diese Station aus. Die
Konfigurationsdatei wird von SIPLACE Pro Line Control nicht gespeichert und die Verteilung wird
nicht nachgeholt.
8.4.8.2 Einstellungen für Random Setup
Die Einstellungen für Random Setup befinden sich ab dieser SIPLACE Pro-Version auf einer
eigenen Seite auf der SIPLACE Pro Line Control GUI statt auf der Seite mit den Download-
Einstellungen.

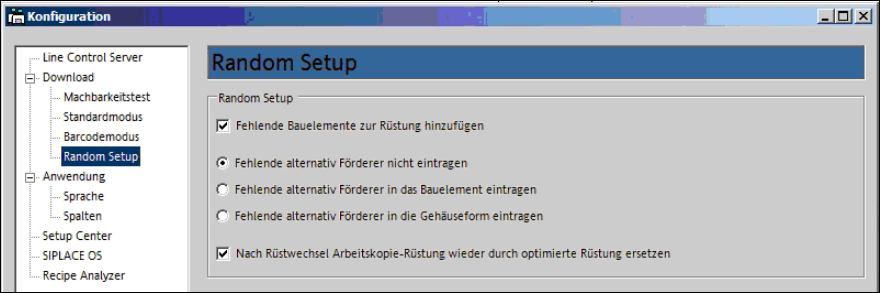

Abbildung 8-18: Einstellungen für Random Setup
