SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
151
9.2.22 Überschreiben von einzelnen Objekttypen beim Import
Beim Importieren von Objekten in SIPLACE Pro Desk wurde bisher nur ein globales Überschreiben
aller vorhandenen Objekte vom Import-Assistenten unterstützt. Ab dieser SIPLACE Pro-Version
können einzelne Objekttypen markiert und überschrieben werden.
Abbildung 9-17: Objekttypen beim Import überschreiben
Alle Objekttypen haben hierfür ein eigenes Kästchen zum Ankreuzen. Nur die Objekttypen, für
welche Namenskonflikte bestehen, sind aktiviert.
9.2.23 Auftrags-Editor – Abfrage für LP-Oberseite und -Unterseite
Wenn eine Leiterplatte einem geöffneten Auftrag im Auftrags-Editor hinzugefügt wird, wird die LP-
Oberseite automatisch dem neu erstellten Los zugewiesen.
Wenn die LP-Unterseite nicht leer ist, wird ab dieser Software-Version zusätzlich ein Dialogfenster
geöffnet, in dem abgefragt wird, ob auch die LP-Unterseite hinzugefügt werden soll. Die LP-
Unterseite wird als leer betrachtet, wenn ihr keine Bestückliste zugewiesen ist.
Die Abfrage wird ausschließlich im Auftrags-Editor ausgegeben.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
152
9.2.24 Automatisch und fest gerüstete Pipetten zusammen an einem Bestückkopf
Im Rüstungs-Editor wird die Pipettenrüstung für die Segmente eines Bestückkopfs festgelegt
(Undefiniert, Segment auslassen, Festgerüstet).
Wenn in früheren SIPLACE Pro-Versionen Festgerüstet für ein Segment festgelegt wurde, wurden
alle Segmente dieses Bestückkopfs als fest gerüstet betrachtet. Wenn für ein anderes Segment
Undefiniert festgelegt wurde, wurde dieses Segment vom Optimierer als unbrauchbar betrachtet
und konnte während des Bestückens nicht verwendet werden.
Ab dieser SIPLACE Pro-Version ist es erlaubt, weitere Pipetten hinzuzurüsten, wenn bereits fest
gerüstete Pipetten am Kopf vorhanden sind. Nur die Segmente mit der Pipettenrüstung
Festgerüstet werden jetzt als fest gerüstet betrachtet. Ausgelassene Segmente werden ignoriert
und auf Undefiniert gesetzte Segmente können gegebenenfalls mit entsprechenden Pipetten
gerüstet werden.
9.2.25 Einzelschaltungen zählen
Ab dieser SIPLACE Pro-Version können Einzelschaltungen gezielt gezählt werden.
Im Leiterplatten-Editor kann eingestellt werden, welche Einzelschaltungen auf jeder Leiterplatte
gezählt werden sollen.

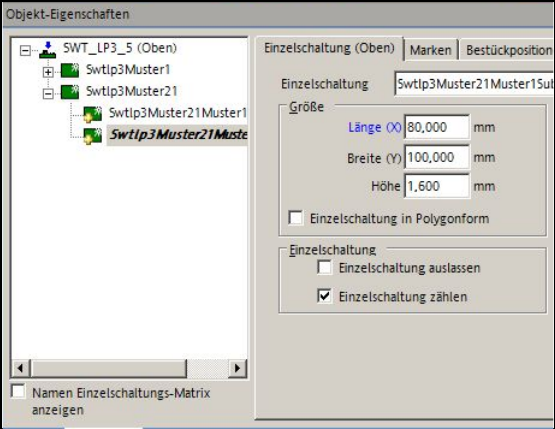

Abbildung 9-18: Leiterplatten-Editor – Einzelschaltung zählen
Wenn die Registerkarte Einzelschaltung im Leiterplatten-Editor ausgewählt ist, kann die
Funktion Einzelschaltung zählen entweder direkt in der Registerkarte oder in der Strukturansicht
über die rechte Maustaste aktiviert werden.
Voraussetzung: der Einzelschaltung muss eine Bestückliste zugeordnet sein.
Wenn Einzelschaltungen gezählt werden sollen, müssen alle gewünschten Einzelschaltungen auf
der Leiterplatte entsprechend markiert werden. Ober- und Unterseite müssen getrennt voneinander
betrachtet werden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
153
Im Los-Editor werden die ausgewählten Einzelschaltungen einer Leiterplatte gezählt.

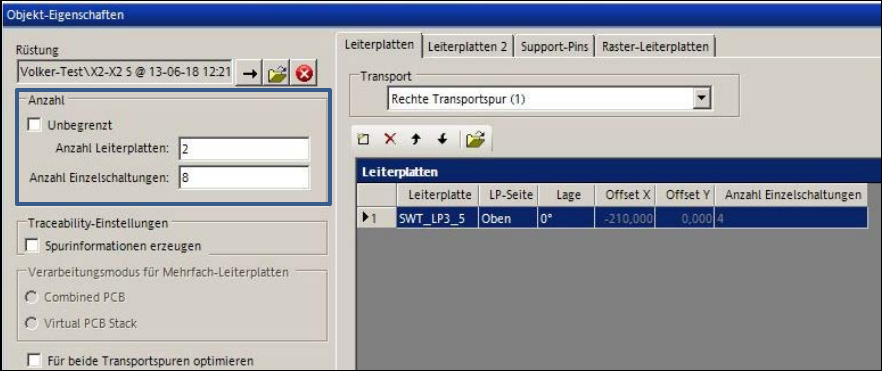

Abbildung 9-19: Los-Editor – Leiterplatten / Einzelschaltungen zählen
Das Eingabefeld Anzahl enthält zwei Optionen zur Auswahl: Unbegrenzt oder Anzahl
Leiterplatten / Anzahl Einzelschaltungen.
Wenn Anzahl Leiterplatten ausgewählt wurde, kann die Anzahl der Leiterplatten angegeben
werden. Daraufhin wird die Anzahl der Einzelschaltungen berechnet und umgekehrt.
Im Produktionsplan in der Line Control GUI kann die Anzahl Leiterplatten für jedes Los festgelegt
werden.
Im Dialogfenster Einstellungen unter Anwendung – Spalten in der Line Control GUI kann der
Bediener einstellen, ob die Spalten für diese Funktion angezeigt werden sollen.
