SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
64
5.4.1 Neue Hardware Optionen im Rüstungs-Editor
Objekttyp Bezeichnung Beschreibung
Bestückkopftyp CPP 12 2xxx CPP-Kopf mit 12 Segmente
Pipettenwechsler
NC CPP 20xx 2x3 Pipettenwechsler für Maschinen der X-
Serie und Pipettenserie 20xx.
NC CPP 20xx28xx 2x3 Pipettenwechsler für Maschinen der X-
Serie für Pipettenserie 20xx und 28xx.
NC CPP 20xx 2x2 Pipettenwechsler für X4i an Stellplatz 2
und 4 für Pipettenserie 20xx.
NC CPP 20xx28xx 2x2 Pipettenwechsler für X4i an Stellplatz 2
und 4 für Pipettenserie 20xx und 28xx.
NC PP 20xx 4 Pipettenwechsler für SX Maschinen. Mit
4 Magazinen für Pipettenserie 20xx.
NC CPP 20xx28xx 4 Pipettenwechsler für SX Maschinen mit
4 Magazinen für Pipettenserie 20xx und
28xx.
Pipettenmagazine
CPP12 20xx Pipettenmagazin mit 12 Garagen für die
Pipettenserie 20xx.
CPP 9 28xx Pipettenmagazin mit 9 Garagen für die
Pipettenserie 28xx.
5.5 Stationssoftware 703.xx Unterstützung
SIPLACE Pro 7.0 unterstützt die Stationssoftware 703.xx an den Maschinen-Typen X2, X3, X4, X4i
und SX.
Die Stationssoftware 703 beinhaltet alle Funktionen der Stationssoftware 702.xx.
Das bedeutet die folgenden grundlegenden Funktionen:
● Die SIPLACE SX wird unterstützt.
● Der Wafflepack-Wechsler vom Typ WPC5 wird unterstützt.
● Für SIPLACE X4i wird eine alternative Kameraposition unterstützt.
● 2x8mm X-Förderer Unterstützung
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
65
5.5.1 Übersicht der Bauelemente-Bereitstellung
Stationssoftware 703.xx unterstützt die folgenden, neuen Förderertypen.
Förderertyp Bezeichnung
Magazin-Förderer WPC5
Linear-Förderer mit Adapter
auf X-Tisch
IPTE MSF 60 AX
IPTE MSF XL80 AX
5.5.2 Neue Pipetten
Für den CPP-Kopf stehen die nachfolgenden, neuen Pipetten zur Verfügung.
Pipettenserie Bezeichnung
20xx
2028 CPP
2057 CPP
5.5.3 Neue Pipettenwechsler
Für den C&P 20 und dem Twin Kopf stehen neue Pipettenwechsler zur Verfügung.
Pipettenwechsler Bezeichnung
C&P20 10xx 4 Pipettenwechsler für den C&P
20 Kopf mit 4 Magazinen für
Pipettenserie 10xx.
NC Twin Flexible 8 Pipettenwechsler für den Twin
Head mit bis zu max. 8
Magazinen für Pipettenserie
5xx.
5.6 WPC5 Unterstützung
SIPLACE Pro 7.0 unterstützt den neuen Wafflepack-Wechsler vom Typ WPC5. Der WPC5 besitzt
28 Ebenen für Flächenmagazine und kann an der SIPLACE SX eingesetzt werden. Die detaillierten
Beschreibungen und möglichen Konfigurationen entnehmen Sie bitte der jeweiligen
Dokumentationen zur SIPLACE SX.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
66
Neue und geänderte Funktionen (V7.0)
5.7 Fördererspezifischen Bauelemente-Abstand einstellen
Im Bauelemente- und Gehäuseform lässt sich nun ein fördererspezifischer Wert für die
Fördererschrittweite eintragen. Dass bedeutet, dass für jeden zugewiesenen Förderer die
Fördererschrittweite für die Gehäuseform oder das Bauelement unterschiedlich vorgegeben
werden kann. Zusätzlich kann die Fördererschrittweite nun in der Rüstung geändert werden,
ohne dass die Werte im Bauelement- oder Gehäuseformeditor geändert werden müssen.

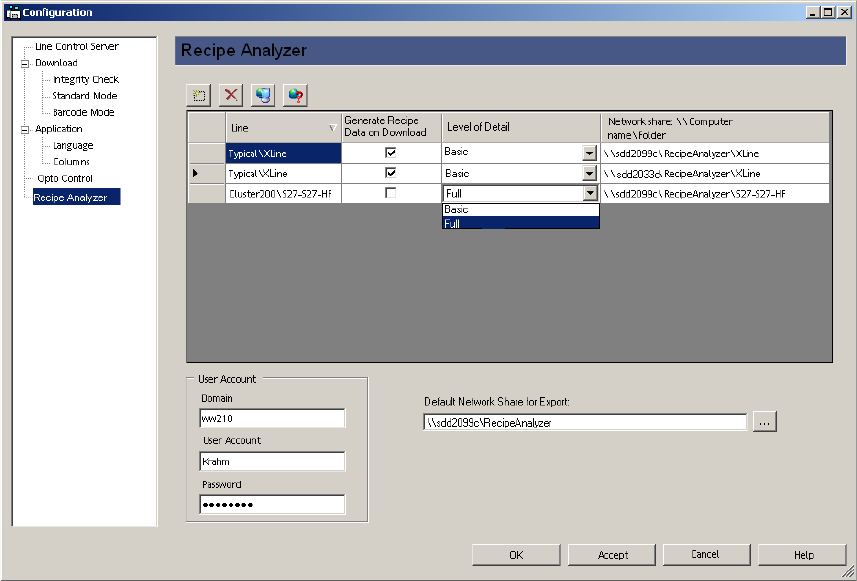

5.8 Los-Analyse Daten während dem Download erzeugen (Option)
Um diese Funktion zu nutzen, benötigen Sie eine Lizenz .SIPLACE Pro 7.0 ermöglicht, dass die
Los-Analyse automatisch Daten erzeugt, während das Los zur Station gesendet (Download) wird.
Diese Daten werden im XML-Format erzeugt und können in einem Verzeichnis mit
Netzwerkfreigabe bereitgestellt werden. Die Netzwerkfreigabe wird in der LCGUI konfiguriert.
Diese Daten können dann z. B. von einer externen Applikation weiter verarbeitet und ausgewertet
werden.
Die detaillierte Beschreibung der Datenstruktur entnehmen Sie bitte dem Dokument "Interface
Description - Recipe Analyzer API" mit der Artikelnummer [00196138-xx].
