SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
49
3.15 Leistungsmerkmale der LC GUI (V5.2)
Neuer Modus beim Machbarkeitstest
Mit SIPLACE Pro 5.2 sind folgende Machbarkeitstests verändert worden:
– Veränderter Modus:
Erlaube Neuverteilung der Bauelemente (für gute Austaktung der Linie – schneller Modus).
– Neuer Modus:
Erlaube Neuverteilung der Bauelemente (für optimale Austaktung der Linie – langsamer
Modus).
Beide Modi sind funktional identisch, jedoch wird bei letzterem die Machbarkeit langsamer
durchlaufen, da drei mögliche Lösungen ermittelt werden.
– Freie Verteilung aller Bauelemente
– Vorhandene Bauelemente-Kopfzuordnung wird wiederverwendet
– Vorhandene Bestückreihenfolge wird wiederverwendet
Aus den drei möglichen Lösungen wird die kürzeste Taktzeit gewählt.
3.15.1 Optimierte Fehlersuche mit dem SIPLACE Pro Error Reporter
In das Error Reporting Tool wurde das Trace Tool "AppSight Blackbox" integriert. Die "AppSight
Blackbox" zeichnet Events auf und unterstützt dabei, Fehler zu analysieren und deren Ursache(n)
zu finden. Die "AppSight Blackbox" kann nach Starten des Error Reporter Service während der
Erstellung eines Fehlerreports automatisch gestartet und beendet werden, um Fehler zu
reproduzieren.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
50
3.16 Verbesserte Ausnutzung von Multi-Core Prozessorsystemen
(V5.2 SP1)
Mit SIPLACE Pro 5.2 SP1 wurden Verbesserungen zur Unterstützung von Multi-Core Systemen
eingebaut. Dies führt zu schnelleren Antwortzeiten und sie können gleichzeitig mehrere
Optimierungen auf verschiedenen Prozessorkernen durchrechnen lassen und sparen sich damit
Rechenzeit.

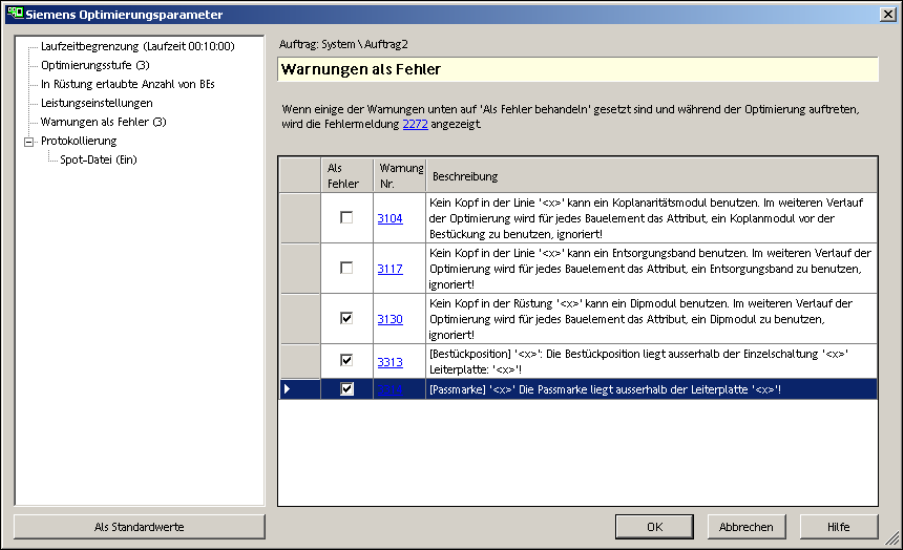

Die Anzahl der genutzten Prozessorkerne können Sie im Optionsdialog der Multi-
Auftragsoptimierung eingeben. Mehr Details dazu finden Sie in der Online Hilfe.
Weiterhin können nun mehrere Clients parallel Leseanfragen an die Datenbank stellen, auch dies
verbessert die Antwortzeiten des Gesamtsystems.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
51
4 Funktionsbeschreibung SIPLACE Pro V6.xx
Neue und geänderte Maschinen-Unterstützung (V6.xx)
SIPLACE Pro 6.0 unterstützt die folgenden Maschinen Komponenten:
● Collect&Pick&Place Kopf (CPP-Kopf)
● Quad Lane Leiterplattentransport
4.1 CPP Bestückkopf Unterstützung
Der CPP-Kopf (Collect&Pick&Place) besitzt die Fähigkeit sowohl kleine als auch große
Bauelemente zu bestücken.
Bauelemente mit einer Größe bis zu 32 x 32 mm können im Collect&Place Modus bestückt
werden.
Bauelemente mit einer Größe bis zu 40 x 50 mm können im Pick&Place Modus bestückt werden.
Ebenso ist es möglich Bauelemente mit einer Höhe bis zu 11,5 mm zu bestücken.
4.1.1 Neue Objekttypen im Rüstungs-Editor
Im Rüstungs-Editor stehen neue Hardware-Optionen für die Konfiguration des CPP-Kopfes zur
Verfügung.
Objekttyp Bezeichnung Beschreibung
Bestückkopftyp CPP 12 2xxx CPP-Kopf mit 12 Segmente
Pipettenwechsler
NC CPP 20xx 2x3 Pipettenwechsler für Maschinen der X-
Serie und Pipettenserie 20xx.
NC CPP 20xx28xx 2x3 Pipettenwechsler für Maschinen der X-
Serie für Pipettenserie 20xx und 28xx.
NC CPP 20xx 2x2 Pipettenwechsler für X4i an Stellplatz 2
und 4 für Pipettenserie 20xx.
NC CPP 20xx28xx 2x2 Pipettenwechsler für X4i an Stellplatz 2
und 4 für Pipettenserie 20xx und 28xx.
Pipettenmagazine
CPP12 20xx Pipettenmagazin mit 12 Garagen für die
Pipettenserie 20xx.
CPP 9 28xx Pipettenmagazin mit 9 Garagen für die
Pipettenserie 28xx.
