SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
152
9.2.24 Automatisch und fest gerüstete Pipetten zusammen an einem Bestückkopf
Im Rüstungs-Editor wird die Pipettenrüstung für die Segmente eines Bestückkopfs festgelegt
(Undefiniert, Segment auslassen, Festgerüstet).
Wenn in früheren SIPLACE Pro-Versionen Festgerüstet für ein Segment festgelegt wurde, wurden
alle Segmente dieses Bestückkopfs als fest gerüstet betrachtet. Wenn für ein anderes Segment
Undefiniert festgelegt wurde, wurde dieses Segment vom Optimierer als unbrauchbar betrachtet
und konnte während des Bestückens nicht verwendet werden.
Ab dieser SIPLACE Pro-Version ist es erlaubt, weitere Pipetten hinzuzurüsten, wenn bereits fest
gerüstete Pipetten am Kopf vorhanden sind. Nur die Segmente mit der Pipettenrüstung
Festgerüstet werden jetzt als fest gerüstet betrachtet. Ausgelassene Segmente werden ignoriert
und auf Undefiniert gesetzte Segmente können gegebenenfalls mit entsprechenden Pipetten
gerüstet werden.
9.2.25 Einzelschaltungen zählen
Ab dieser SIPLACE Pro-Version können Einzelschaltungen gezielt gezählt werden.
Im Leiterplatten-Editor kann eingestellt werden, welche Einzelschaltungen auf jeder Leiterplatte
gezählt werden sollen.
Abbildung 9-18: Leiterplatten-Editor – Einzelschaltung zählen
Wenn die Registerkarte Einzelschaltung im Leiterplatten-Editor ausgewählt ist, kann die
Funktion Einzelschaltung zählen entweder direkt in der Registerkarte oder in der Strukturansicht
über die rechte Maustaste aktiviert werden.
Voraussetzung: der Einzelschaltung muss eine Bestückliste zugeordnet sein.
Wenn Einzelschaltungen gezählt werden sollen, müssen alle gewünschten Einzelschaltungen auf
der Leiterplatte entsprechend markiert werden. Ober- und Unterseite müssen getrennt voneinander
betrachtet werden.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
153
Im Los-Editor werden die ausgewählten Einzelschaltungen einer Leiterplatte gezählt.
Abbildung 9-19: Los-Editor – Leiterplatten / Einzelschaltungen zählen
Das Eingabefeld Anzahl enthält zwei Optionen zur Auswahl: Unbegrenzt oder Anzahl
Leiterplatten / Anzahl Einzelschaltungen.
Wenn Anzahl Leiterplatten ausgewählt wurde, kann die Anzahl der Leiterplatten angegeben
werden. Daraufhin wird die Anzahl der Einzelschaltungen berechnet und umgekehrt.
Im Produktionsplan in der Line Control GUI kann die Anzahl Leiterplatten für jedes Los festgelegt
werden.
Im Dialogfenster Einstellungen unter Anwendung – Spalten in der Line Control GUI kann der
Bediener einstellen, ob die Spalten für diese Funktion angezeigt werden sollen.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
154
9.2.26 Virtuelle Inkpunkt-Bearbeitung
Ab dieser SIPLACE Pro-Version können virtuelle Inkpunkte über ein externes Manufacturing
Execution System (MES) und dem SIPLACE Board Gate Keeper (BGK) ermittelt und für die
Stationen in der Linie über die Funktion Whisper Down the Line (WDTL) freigegeben werden.
Somit müssen die Inkpunkte nicht mit der LP-Kamera an jeder Station in der Linie gelesen werden.
Das MES enthält die Inkpunkt-Information. Der BGK erfragt die Inkpunkt-Information vom MES und
verhält sich dann wie eine vorhergehende Station zu der ersten Station in der Linie. Der LP-
Barcode und die Inkpunkt-Information werden über WDTL vom BGK an die erste Station
übermittelt. Anschließend wird die Inkpunkt-Information über WDTL von der ersten Station an die
nachfolgenden Stationen weitergegeben.
Voraussetzungen
– Stationssoftware-Version => 707.0
– Die Lizenz "Whispering Down the Line" ist für jede Station in der Linie erforderlich.
– Die Option Whisper Down the Line muss für alle Stationen aktiviert sein.
In SIPLACE Pro muss die Funktion Externe virtuelle Inkpunkt-Bearbeitung im Rüstungs-Editor
aktiviert werden.

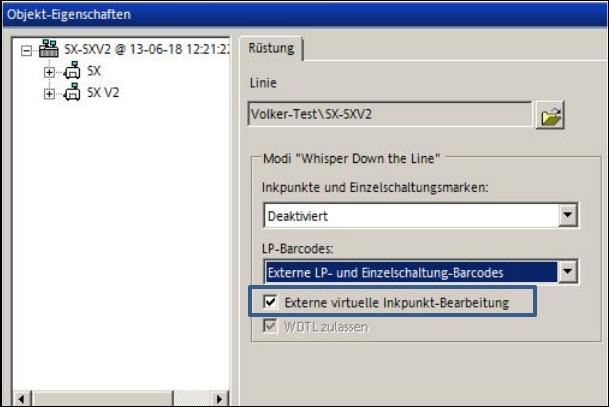

Abbildung 9-20: Virtuelle Inkpunkt-Bearbeitung
Zusätzlich ist die Auswahlliste LP-Barcodes erweitert worden und enthält folgende Optionen zur
Auswahl:
– Deaktiviert
Voreinstellung, Funktion nicht aktiv.
– LP-Barcodes (Leiterplatte und Einzelschaltungen)
Mit dieser (alten) Einstellung werden die LP- und Einzelschaltung-Barcodes von der ersten
Station in der Line über WDTL an die nachfolgenden Stationen weitergegeben.
– Externer LP-Barcode
Mit dieser neuen Einstellung wird der LP-Barcode über WDTL vom BGK an die erste Station in
der Linie übermittelt. Wenn Einzelschaltung-Barcodes auf der Leiterplatte definiert sind, werden
diese mit der LP-Kamera an der ersten Station gelesen und dann über WDTL an die
nachfolgenden Stationen weitergegeben.
