SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

7.3.15 Pipetten-Report

Mit Hilfe des Pipetten-Reports kann eine Dokumentation einer einzelnen Pipette als auch eine Liste

von Pipetten erzeugt werden.

In der Liste mehrerer Pipetten sind bis zu zehn Attribute auswählbar, die anzuzeigenden Pipetten-

attribute lassen sich in den Reportdetails ändern.

Der Report kann über das Kontextmenü der Strukturansicht gestartet werden.

7.3.16 Warnungen als Fehler

Alle Warnmeldungen des Optimierers können zu einem Fehler hoch- als auch wieder zu einer

Warnung herabgestuft werden.

7.4 Neue Funktionen (V9.3)

7.4.1 SIPLACE Pro LED Pairing

SIPLACE Pro LED Pairing unterstützt den Programmierprozess bei der Verwendung von

Leuchtdioden (LED) in elektronischen Baugruppen. Die zu verwendenden Leuchtdioden können

unterschiedliche Helligkeitsklassen aufweisen. Diese verschiedenen Helligkeitsklassen müssen

durch angepasste Vorwiderstände in den Schaltungen kompensiert werden, so dass ein

einheitliches Helligkeitsbild entsteht. Dazu müssen in der Leiterplatte und der optimierten Rüstung

zueinander passende Varianten beschrieben werden.

Das LED Pairing Werkzeug unterstützt die Beschreibung der Varianten in drei Schritten:

1. Importieren und Zuweisen von LED Matrix Dateien (LRX-Dateien), jeder Bestückliste kann

eine LED Matrix Datei zugewiesen werden.

2. Vorbereiten: Generieren und Optimieren der Auftrags-, Los- und Rüstung-Vorlagen auf Basis

des bereits vorher optimierten Referenz-Aufträge und der zugewiesenen LED Matrix Datei.

3. Produzieren: Auswählen der verfügbaren LED-Leuchtklassen auf Basis der LED Matrix Datei.

Anschließend die automatische Generierung der zur Produktion verwendeten Lose und

Rüstungen auf Basis einer Los-Vorlage (bei Loswechsel) oder eines realen Loses (bei erneuter

Vorgabe nach Umrüstung auf eine andere LED-Leuchtklasse).

Das SIPLACE Pro LED Pairing Werkzeug ist eine lizenzpflichtige Windows-Applikation, die auch

vom SIPLACE Pro Desk aus gestartet werden kann.

In der Online-Hilfe ist das Format der LED Matrix-Datei beschrieben.

7.4.2 Verbesserte Reihenfolge der Pipetten am Kopf

Das Leistungsmerkmal "Random Setup" (verfügbar seit SIPLACE Pro 9.2) bietet die Möglichkeit,

Bauelemente auf eine andere Spur desselben Tischs oder auf einen anderen Tisch der Linie zu

rüsten.

SIPLACE Pro 9.3 optimiert nun bei der Machbarkeit die Pipettenreihenfolge am Kopf. Das Ziel ist

es, die Verfahrwege unter Berücksichtigung der tatsächlichen Rüstung zu minimieren. Dieses

Vorgehen wirkt sich auch vorteilhaft auf herkömmliche Optimierungen aus.

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

7.4.3 Verbesserte Benutzerführung beim EDM Differenz-Editor

Der Vergleich zweier Gehäuseformen mit linienspezifischen Vision-Daten im SIPLACE EDM

Differenz-Editor wurde verbessert. Bei der Übernahme von geänderten Daten aus dem Clearing-

Pool in die Masterdatenbank werden eventuelle Unterschiede nun klarer gezeigt.

7.4.4 Rüstungen haben vereinzelt leere Spuren

Beim Ermitteln einer Rüstung konnten vereinzelt leere Spuren zwischen gerüsteten Förderern oder

auch vereinzelt leere Fächer (z.B. beim 2x8 mm X Förderer) entstehen. Der Optimierer lässt nun

durch einen zusätzlichen Berechnungsschritt deutlich weniger leere Spuren bzw. leere Fächer zu.

7.4.5 Pipetten-Bedarfsanzeige von Cluster-Aufträgen

Nach erfolgreichem Optimieren von Cluster-Aufträgen, die mit SiCluster Professional berechnet

wurden, können die zur Produktion benötigten Pipetten angezeigt werden.

Diese Ansicht erreicht man über den Reiter Pipettenbedarf im Statistikdialog der Registerkarte

Starten & Ergebnisse.

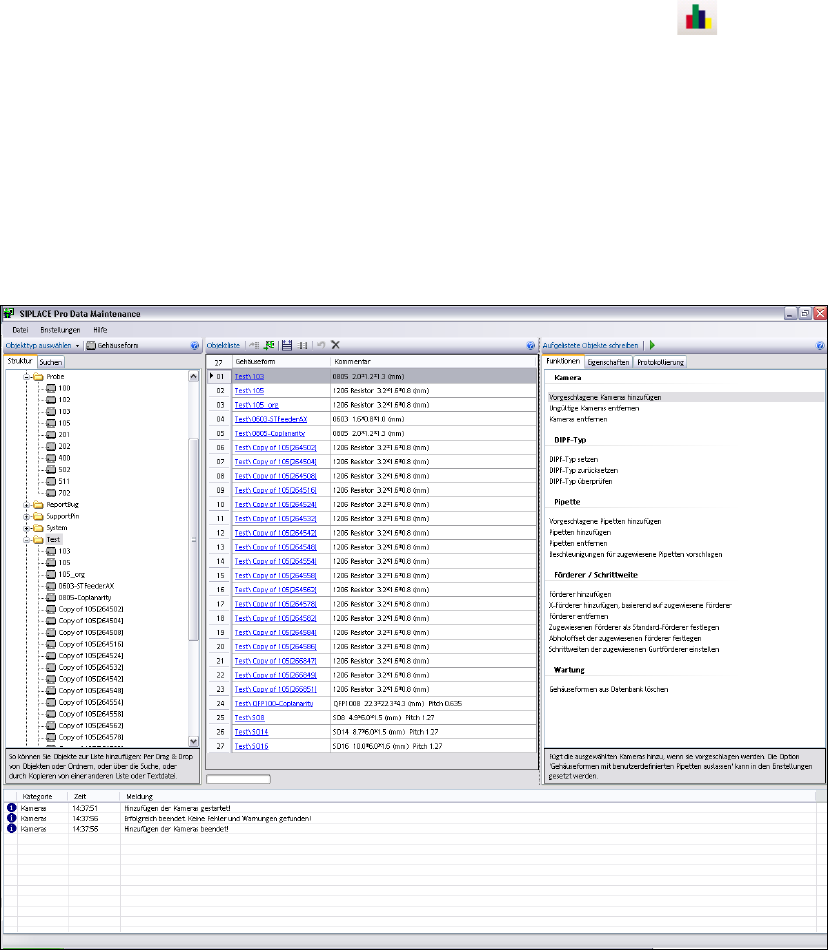

7.4.6 Data Maintenance Tool

Das bisherige Upgrade-Tool für Gehäuseform und Passmarken wurde überarbeitet und in Data

Maintenance umbenannt. Es bietet eine moderne und intuitive Bedienschnittstelle.

Es können Gehäuseformen, Bauelemente, Marken, Rüstungen und Flächenmagazine bearbeitet

werden. Die Oberfläche bietet die Möglichkeit, nach Kriterien Objekte zu finden, diese anzuzeigen

und zu verändern.

Die Online-Hilfe erklärt die Details dazu.

SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition

7.4.7 Mehrere Flächenmagazine pro Ebene beim MTC

Beim Erstellen neuer Rüstungen für den Matrix Tray Förderer (MTC) wurden bislang

standardmäßig mehrere Flächenmagazine pro Ebene ermöglicht. Der Haken „Mehrfache

Flächenmagazine pro Ebene unterstützen“ im Rüstungs-Editor war bislang standardmäßig

eingeschaltet. Der Haken ist zukünftig ausgeschaltet, um Beeinträchtigungen im

Produktionsbetrieb zu reduzieren. Diese Einstellung wirkt sich allerdings nur auf neu erstellte

Rüstungen aus.

7.4.8 Rüstungsnamen

Für Aufträge oder auch SiCluster-Aufträge kann man einstellen, wie die Rüstungsnamen gebildet

werden. Entweder leiten sich die Namen aus dem Namen der Startrüstung oder aber vom Namen

des Auftrags bzw. des Cluster-Auftrags ab.

Die Einstellmöglichkeit wird in einem neuen Reiter des Optimierungsparameterdialogs angeboten.

7.4.9 Mehrfachauswahl in den Tabellen des Optimierer Toolkits

Eingaben und Einstellungen wirken sich nun auf alle ausgewählten Zeilen aus. Dies erleichtert die

Arbeit bei wiederkehrenden Eingaben. Die entsprechenden Zellen, Zeilen oder Spalten können mit

den Windows-Standardfunktionen (Maus und Strg-Taste bzw. Umschalttaste) ausgewählt werden.

7.4.10 Flexible Förderertyp-Verwendung von 8 mm X und 2x8 mm X

Mit SIPLACE Pro 9.3 kann auf der Station statt z.B. eines 2x8 mm X Förderers tatsächlich ein

8 mm X Förderer aufgestellt sein, ohne dass die Rüstung im Programmiersystem entsprechend

angepasst sein muss.

HINWEIS

In diesem Fall können beim Hochladen von Fördererdaten lediglich die geänderte

Fördererschrittweite (Pitch) und der Winkel in die SIPLACE Pro Datenbank übernommen

werden.

Andere hochgeladene Fördererdaten, wie z.B. Offsets, Pickup Position (PuP) und

Förderergeschwindigkeit, können nur dann übernommen werden, sofern die betroffene

Rüstung beschrieben ist, wie tatsächlich aufgerüstet.

7.4.11 Mehr als 255 Marken

Es können nun mehr als 255 verschiedene Marken in SIPLACE Pro beschrieben werden,

allerdings können an Maschinen mit Stations-SW-Versionen 505 (und frühere) nur Marken mit

Markennummern kleiner als 256 vorgegeben werden.

Marken welche nicht im Nummernband von 1-255 liegen, werden nur an Maschinen mit SIPLACE

Visionsystem unterstützt, d.h. alle Maschinen mit Stations-SW-Version 60x und höher.

7.4.12 Betriebsarten I-Placement und Leiterplatten-Barcode

Der Bestückmodus I-Placement (bzw. Virtuelles I-Placement) kann nun auch im Leiterplatten-

Barcodebetrieb genutzt werden.
