Beispiel: Report – Gefilterte Rüstung

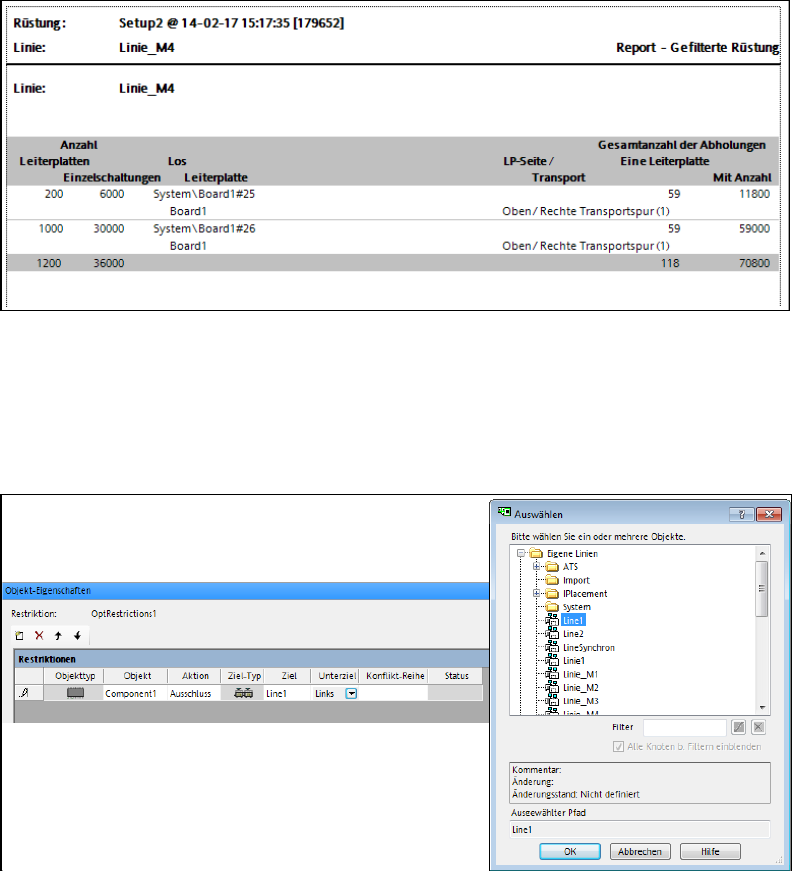

Abbildung 9-35: Report – Gefilterte Rüstung
9.3.14 Restriktionsregeln für einzelne Linien
Zusätzlich zu Stationstypen und Stationen können jetzt einzelne Linien im Restriktions-Editor als
Ziel für Restriktionsregeln ausgewählt werden.
Abbildung 9-36: Restriktionsregeln für Linie
9.3.15 Raster-Leiterplatte – Plan-Offset für Raster-Paneltyp
Der Raster-Paneltyp auf der Raster-Leiterplatte ist immer zentriert und hat den Anfangspunkt in der
Mitte. Der Raster-Paneltyp enthält auch Marken, die nach diesem Mittelpunkt ausgerichtet sind.
Der ganze Raster-Paneltyp kann irgendwo auf der Raster-Leiterplatte platziert werden, wenn er
aber bewegt wird, ändern sich auch die Marken-Positionen.
Deswegen ist ab dieser SIPLACE Pro-Version ein neuer Offset eingeführt worden, mit dem das
ganze Raster-Panelpaket innerhalb des Koordinatensystems bewegt wird, ohne dass die Marken
davon betroffen sind.
Dies wird im Produktionsprozess vor allem dann benötigt, wenn Raster-Panelpakete an der linken
oder rechten Kanten der Raster-Leiterplatte nur zur Hälfte reinpassen. In diesem Fall kann der
Benutzer das ganze Raster-Panel bewegen, bis es vollständig an einer Kante auf der Raster-
Leiterplatte reinpasst.
Im Rasterplatten-Editor können die Plan-Offsets X und Y für ein Raster-Panel in der
Registerkarte Raster-Paneltyp eingestellt werden:
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
168

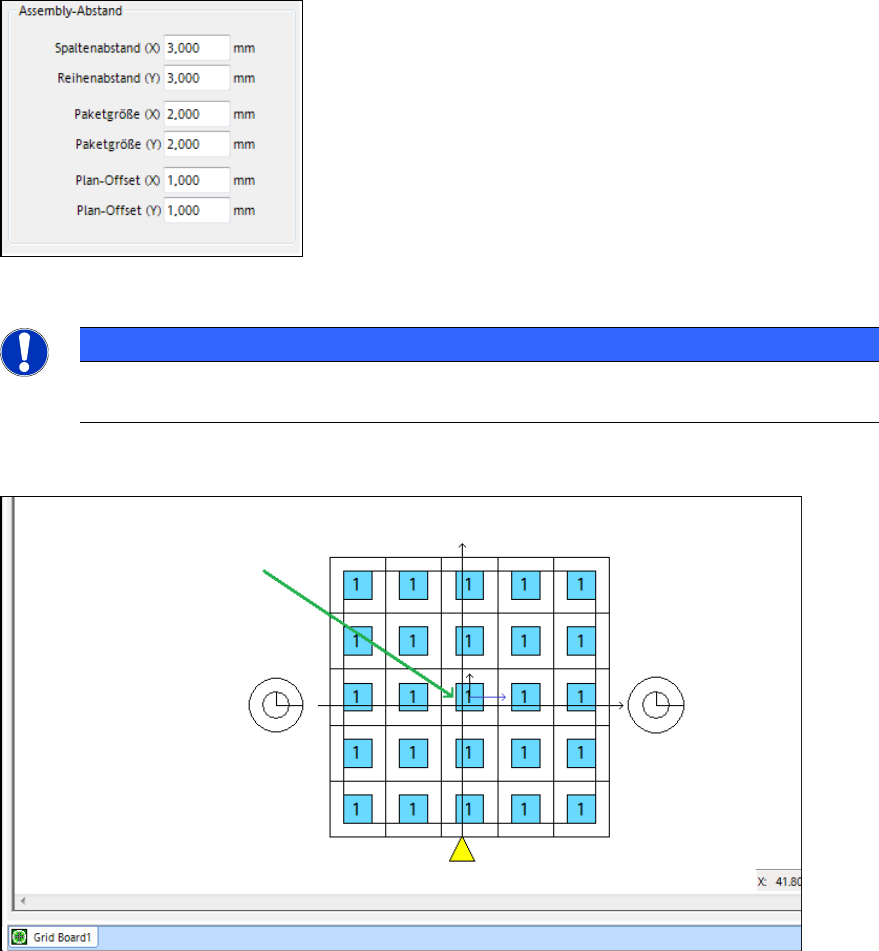

Abbildung 9-37: Plan-Offsets für Raster-Panelpaket einstellen
HINWEIS
Der Konturoffset wird nicht länger berücksichtigt und wurde aus der Registerkarte
Raster-Paneltyp entfernt.
Die Mitte des Raster-Panels wird durch kleine X- und Y-Pfeile gekennzeichnet, falls der Plan-Offset
ungleich Null ist. Somit ist sichtbar, dass das Raster-Panel nicht mittig im Koordinatensystem liegt.
Abbildung 9-38: Zeichnung Raster-Panelpaket
Über die neue Schaltfläche Bauelemente der ausgewählten Pakete anzeigen können zusätzlich
die Bauelemente der ausgewählten Raster-Panelpakete anzeigt werden.
Möglicherweise wird die Anzahl der angezeigten Bauelemente begrenzt, damit die Geschwindigkeit
der Maschine nicht herabgesetzt wird.
SIPLACE Pro Funktionsbeschreibung Ausgabe 05/2014 Edition
169

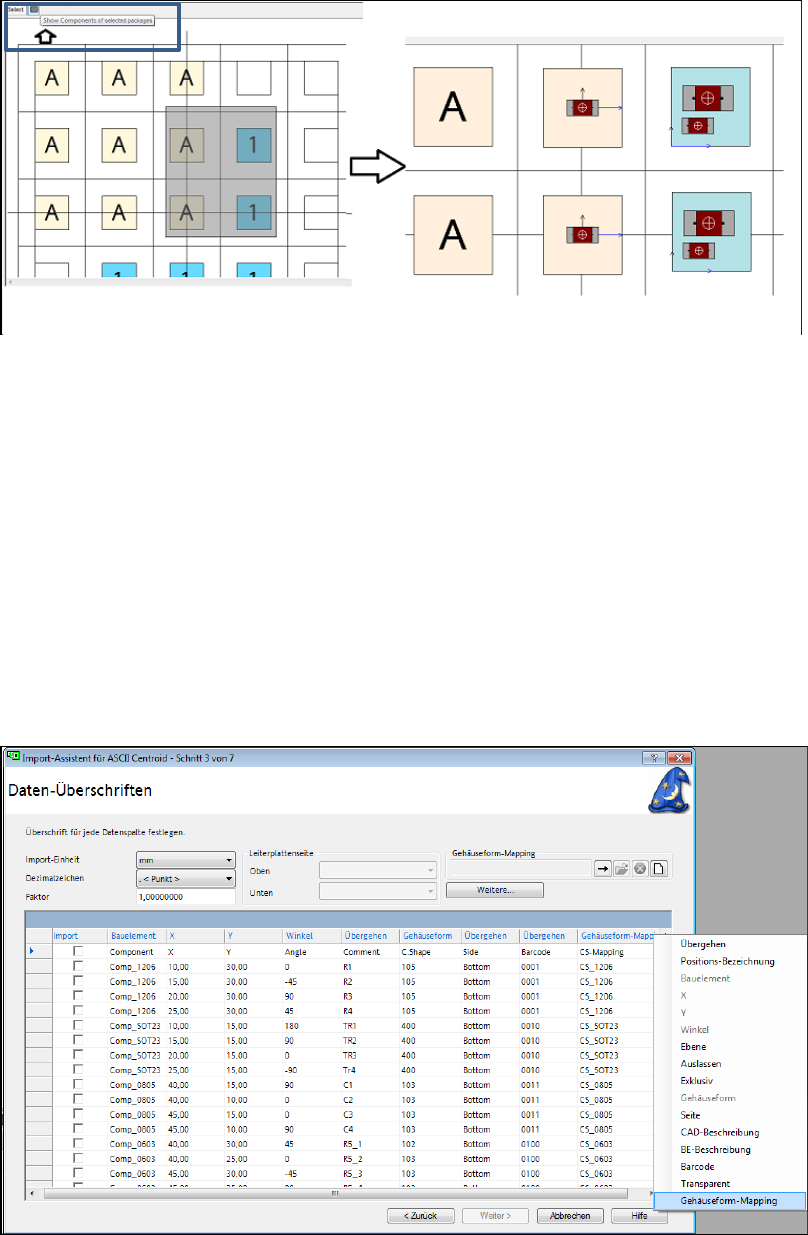

Abbildung 9-39: Bauelemente des Raster-Panelpakets anzeigen
9.3.16 ASCII-Import – Gehäuseform-Zuordnung über Mapping- Regel-Liste
Der ASCII-Import-Assistent ist erweitert worden und bietet jetzt eine neue Methode, BE-
Bestückungen zu vorhandenen Gehäuseformen über flexible Mapping-Regel-Listen zuzuordnen.
Die schon in früheren SIPLACE Pro-Versionen vorhandene Methode, diese Zuordnung direkt über
den übereinstimmenden Text in der ASCII-Datei vorzunehmen, kann weiterhin benutzt werden.
Die beiden Methoden sind unabhängig voneinander, können aber zusammen eingesetzt werden.
In diesem Fall werden die Daten in der Spalte Gehäuseform für die Auswahl der Ziel-
Gehäuseform verwendet. Die Mapping-Regel-Liste wird nur für die Zeilen verwendet, in denen das
Gehäuseform-Feld leer ist.
Bei der neuen Mapping-Methode muss im Dialogfenster Daten-Überschriften festgelegt werden,
welche Spalte der ASCII-Datei die zu analysierenden Daten für das Gehäuseform-Mapping enthält.
Abbildung 9-40: Spalte für Gehäuseform-Mapping festlegen
Durch Klicken mit der rechten Maustaste auf die betroffene Spaltenüberschrift, wird ein
Kontextmenü geöffnet, in dem Gehäuseform-Mapping für diese Spalte festgelegt werden kann.
Danach werden die Schaltflächen für Gehäuseform-Mapping oben rechts im Fenster aktiviert.
Hier können vorhandene Mapping-Regel-Listen importiert, bearbeitet und gelöscht sowie neue
Mapping-Regel-Listen erstellt werden.
