Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-31
$³NpS´PHQ

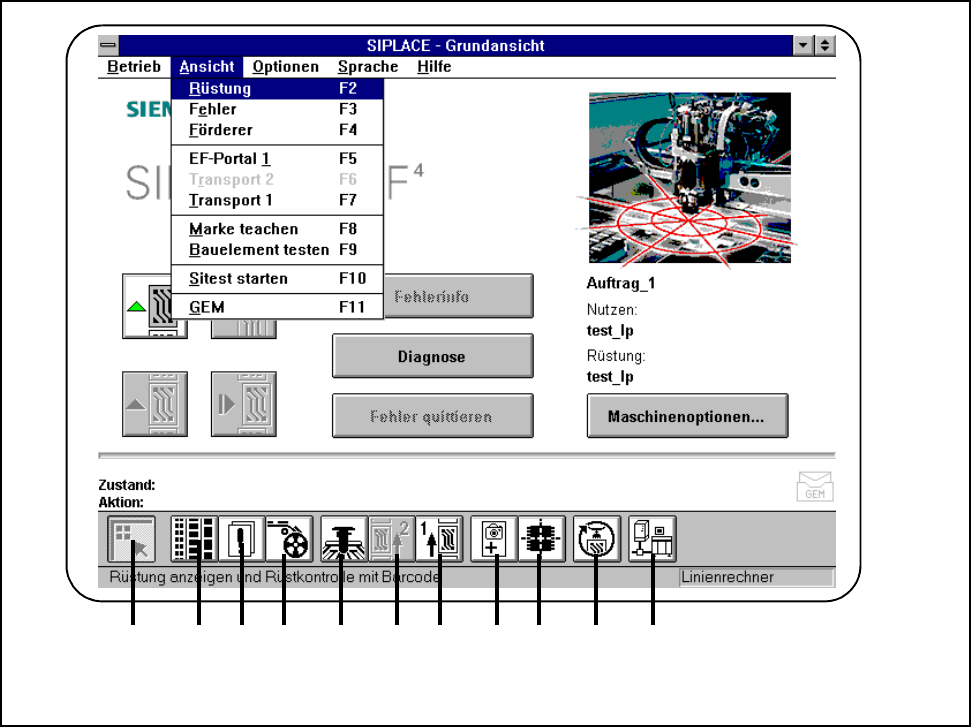

A “nézet” (kép) menü a beültetési funkcióra, egyedi funkciókra és a vizuális funkciókra
tagozódik a fõ funkciókon belül. Ez indíthatja a SITEST-et és a GEM-metszéspont funkcióit
hajthatja végre. A funkciókat a menü-soron, vagy a button-soron keresztül lehet kiválasztani.
iEUD $ODSQp]HW
0DJ\DUi]DWDiEUiKR]
1 Alapnézet 2 Felszerelés
3 Hiba 4 Részelem szállító rendszer
5 Portálfunkciók 6 Szállító funkciók 2 (kettõs szállítás opciója)
7 Szállítási funkció 1 (Standard) 8 Márka teaching
9 Elemek tesztje 10Sitest
11 GEM - metszéspont (opció)
12345 67891011
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-32
g VV ]HiOOtWiV
7iEO i ] D W$³Qp]HW´NpSPHQiWWHNLQWpVH
% HOWH W}IXQN FLyN
87$/È6
A beültetési funkciók összes teljesítmény volumenét a Használati Utasítás 3. Fejezetében
találjuk meg.
)HOV]HUHOpV
A felszerelést (felszerszámozást) a beállító helyeken külön jelzi ki a gép. A “felszerelés kon-
troll bárkóddal” kapcsolóval az utántöltés a bárkód leolvasóval aktiválható, vagy közvetlenül
megtehetõ ez a bárkód leolvasóval is. A “felszerelés kontroll bárkóddal” opciót ehhez a
sorszámítógépen konfigurálni kell.
+LED
A hibákat fajtájuk szerint különbözteti meg a gép és különbözõ hibalistákat mutat ki. Négy
hibalista van a sávhibák, a szállítási hibák, a géphibák és az általános hibák számára.
A legutoljára felmerült hiba a táblázat legtetején áll. Az azonos hibákat a hibaszámláló
göngyölíti.
(OHPV]i OOtWyUHQGV]HUHN
Az “elemszállító rendszerek” almenüben az üres sávokat és töltõ standokat a lineáris
szállító, a tárak és a Wafflepack-cserélõ számára minden beállító helyen alkalmazni lehet.
A “nézet”menü
Beültetési funkciók
(3. Fejezet)
Felszerelés
Hiba
Részelem szállító rendszerek
Egyedi funkciók
(4. Fejezet)
Portálfunkciók
Szállítófunkciók 1
Szállítófunkciók 2 (opció)
Vizuális funkciók
(5. Fejezet)
Márka teaching
Elemek tesztelése
Minden funkció
SITEST Minden funkció
GEM- metszéspont
(11.9 Fejezet)
Státusz kijelzõ
Beültetõ program feltöltése
Hírek
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-33
(J\HGLIXQNFLyN
Egyedi funkcióként a portálfunkciókat és a szállítási funkciókat nevezzük.
Az egyedi funkciók meghatározott akciók végrehajtására szolgálnak, amelyek fatális hibák
után következnek, valamint az automata beállítására és tesztelésére. Az egyedi funkciók le-
hetõvé teszik, hogy a különbözõ funkciós modulokat definiáltan érjük el.
87$/È6
Az egyedi funkciók összes teljesítmény volumenét a jelen Használati utasítás 4 Fejezetében
találjuk meg.
3 RUWiOIXQNFLyN
A “portálfunkciók” menüben különbözõ funkciókat lehet a mindenkori portál szempontjából
végrehajtani. Itt különbözik a SIPLACE 80S20 és az F
4
/F
4
-6/F
5
a fejfunkciókat tekintve. A
SIPLACE 80S20 két portállal rendelkezik, egyenként 12-es csillagfejjel, amelyeket külön le-
het vezérelni (kapcsológombok a portál 1 és a portál 2). A funkciók azonosak.
A SIPLACE 80F
4
egy portállal rendelkezik és egy 12-es csillagfejjel és egy IC-fejjel, amelyek
egyenként vezérelhetõk, funkciójuk azonban különbözik.
A SIPLACE 80F
4
-6/F
5
egy portállal rendelkezik egy 6-os csillagfejjel és egy IC-fejjel, amely-
eket egyenként lehet vezérelni, funkciójukban azonban eltérnek egymástól.
6 ]iOOtWyIXQNFLy
A szállítófunkciók a nyáklap szállítás funkciós moduljának ellenõrzésére és beállítására
szolgálnak, illetve a szállító szélesség beállítására.
6]iOOtWyIXQNFLyRSFLy
A 2-es szállító funkciók csak akkor aktívak ha kettõs szállítás opció installálásra került. A
funkciók ebben a menüben azonosak az 1 számú szállítási funkciókkal.
