10 Elem kezel és Használati utas ítás a SIPL ACE 80S -20/F4/F4-6/F 5 tipushoz 10.6 W aff lepac k cserél õ 98/03-as kiad ás az SR.404.xx s zoftverv erziót ól 10-24 $ NH]HO }HOHPHNNLM HO]pVH A W afflep ack cserél…
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ
10-23
- Amennyiben a beültetési menet az elõzõleg megszakított felszerszámozással indul,
akkor a beültetõ automata a következõ részegységet onnan tudja elhozni, ahonnan legu-
toljára elhozta.
- A tár hordozó helyzete a lapos tár tárolóban és annak elemekkel való beültetése beje-
gyzésre kerül a felszerszámozásba. A Wafflepack cserélõ 1 álláshelyként definiálandó.
Lásd ehhez az UNIX sorszámítógép használati utasítását az állomás editornál.
$WiUROyEHKHO\H]pVH
A tárhordozók a tár-tárolóban a nem megfelelõ helyzet elfoglalása szempontjából el-
lenõrzésre kerül.

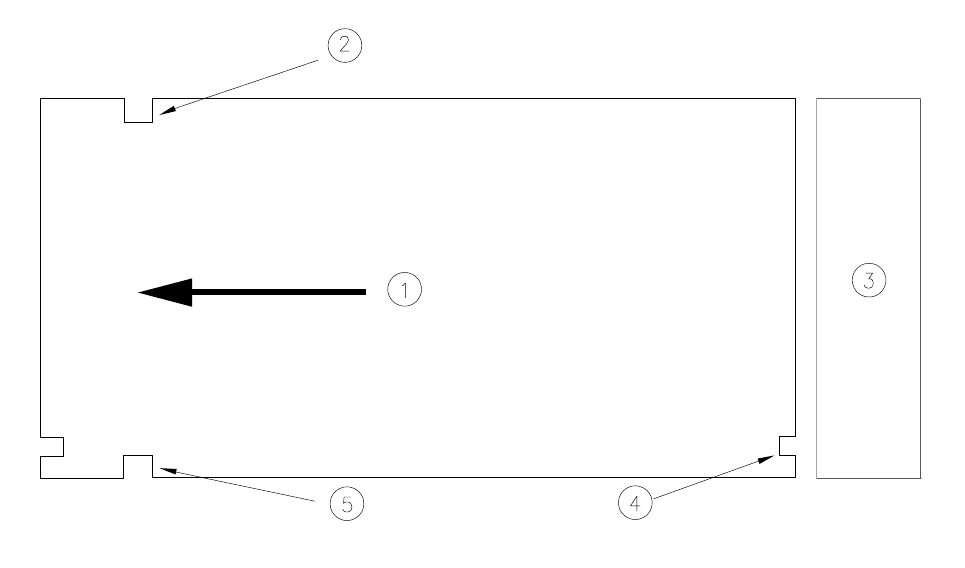

iEUD $WiUKRUGR]yKHO\]HWHIHOOQp]HW
0DJ\DUi]DWDiEUiKR]
1 Továbbítási irány
2 Vivõ vájat
3 Tár tároló
4 Ellenõrzõ vájat
5 Vivõ vájat
Ügyelni kell arra, hogy a vivõ vájat a tárhordozón továbbítási irányba elõre felé kerüljön be-
helyezésre (lásd a 10.6.4 ábrát).
Az egyes tárhordozók ellenõrzõ vájatai egymáson kell hogy elhelyezkedjenek és a tár tároló
felé mutassanak.
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.6 Wafflepack cserélõ 98/03-as kiadás az SR.404.xx szoftververziótól
10-24
$NH]HO}HOHPHNNLMHO]pVH
A Wafflepack cserélõn található egy VÉSZ-KI kapcsoló és egy kapcsoló a sebesség átkapc-
solásához. Mindkét kezelõi elem a gépállványon a Wafflepack cserélõ hátsó oldalán talál-
ható.
- /DVV~NDSFVROy
A kis elemekkel töltött lapos tárak számára, amelyek gyors haladás esetében kieshetnek
a tárból, lehetõség van hogy a tárak sebességét csökkentsük.
Ilyenkor nyomjuk meg a lassú-kapcsolót.
A tárak ekkor lassabb sebességre váltanak.
- 9pV].,.$3&62/Ï
Nyomjuk meg a vész KIKAPCSOLÓT. Az áramellátás kikapcsolásra kerül és a teljes ber-
endezés leáll.
% L]WRQViJLEHUHQGH]pVHN
- 9pV].,.$3&62/Ï
Az egész berendezés, pl. a SIPLACE 80F és a Wafflepack cserélõ is azonnal leáll.
Ekkor lehetõség van a beültetés folytatására, vagy megszakítására. Ügyeljünk az
esetleges nem teljes beültetésre a nyáklapoknál.
- 9pG}DMWyN
A védõajtók kinyitásakor a Wafflepack cserélõ feszültségmentes lesz és a Wafflepack
cserélõ funkciójának menete megáll. A védõajtók zárásakor a Wafflepack cserélõ
folytatja funkciójának menetét.
9,*<È=$ 7
A Wafflepack cserélõ védõajtaja, mialatt elemeket hoz el, ne legyen nyitva.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ
10-25
$:DIIOHSDFNFVHU pO}XWiQW|OWpVH
87$/È6
A 00132110-04 cikkszámú tárhordozó (régi) és a 00116431-xx cikkszámú (új) egyaránt al-
kalmazható. Ezeket a tárakat azonban vegyes üzemben nem alkalmazhatjuk, vagyis mindig
csak azonos típusú tárak szerelhetõk fel.
- A Wafflepack cserélõ a gép megállítása nélkül is feltölthetõ.
- A Wafflepack cserélõ utántöltési pozíciójába való helyezés és a töltés befejezése
lehetséges a beültetés alatt is. Lásd ehhez a 3.4.5 fejezetet a jelen használati utasítás-
ban
- A “Elem továbbító rendszerek” menüben a “Wafflepack cserélõ” almenüben a funkciók
leírásra kerülnek, amelyeket a Wafflepack cserélõvel elvégezhetünk.
- Amennyiben fizikailag rendelkezünk Wafflepack-cserélõvel és a megfelelõ álláshellyel
csatlakoztatásra került, akkor az egyedi funkciók elindítása és befejezése a hozzá tar-
tozó felszerszámozás nélkül is lehetséges. A töltési szint beadása nem lehetséges.
- Amennyiben a beültetés alatt különbözõ felszereléssel töltünk utána, akkor a töltési
szinteket utólag kell az állomás tudomására hozni (a hozzátartozó felszerelés küldése).
- A tárhordozó telítettség ellenõrzése az utántöltési pozíció befejezése után az aktuális, az
állomáson meglévõ felszereléssel történik. Amennyiben egy következõ felszerelés
utántöltés történik, akkor a kiadott igény a tárhordozó telítettségével kapcsolatban nem
lehet azonos a jövõbeni felszereléssel.
$UHQGV]HUYLVHONHGpVHKLEiVKHO\]HWHNEHQ
- Amennyiben az érkeztetési, vagy tárhordozó csere folyamat alatt az utántöltési pozíció
kerül kiválasztásra, akkor az igény a “Wafflepack cserélõ éppen mûködik” jelentéssel
negatívan kerül nyugtázásra. Az érkeztetési eljárás befejezése után ismét az
“Utántöltési pozíció” indítása menüpontot kell választani.
- Amennyiben a beültetõfej a Wafflepack cserélõre nyúl vissza, mialatt az utántöltési
pozícióban van, akkor a beültetési menet megvárja a “Wafflepack cserélõ utántöltési
pozíciójának befejezésre várása” állapot jelentés kiadását, vagyis megvárja a Waf-
flepack cserélõ utántöltésének kezelõ általi befejezését.
- Amennyiben a kezelõ egy Wafflepack cserélõ funkciót választ az “Utántöltési pozíció
befejezve” funkción kívül, annak ellenére, hogy utántöltési pozícióban található, akkor a
felszólítás “Wafflepack cserélõ utántöltési pozícióban” jelentésre elutasításra kerül. Ugy-
anez a helyzet az “Utántöltési pozíció befejezve” esetében, amikor nincs utántöltési
pozícióban.
- Amennyiben egy Wafflepack cserélõ funkció olyan álláshelyen kerül kiválasztásra, ahol
nincs Wafflepack-cserélõ, akkor ez egy 10 mp-es várakozás után az “Ezen az álláshe-
lyen nincs Wafflepack-cserélõ” jelzéssel elutasításra kerül.
