4. Egyed i funkció Használa ti utasítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 98/03-as kiadás az SR.40 4 .xx s zoftverv erziótól 4-20 3 LSHWW DFVHUpO }NRQILJXUiFLyHV UHY ROY HUIHMQp O Ez a funkci ó a p ipe…
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.2 Egyedi funkciók a 12-es revolverfejjel rendelkezõ portálnál
4-19
$]|VV]HVSLSHWWDOHKHO\H]pVHFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor minden pipettát felvesz a pipetta-cserélõ mindenkori tára.
- Aktivizáljuk a “pipetta-cserélõ” munkaterületen az “Összes pipetta gombot”.
- Klikkeljünk a )HOYpWHO mezõre, az összes pipetta, amely a pipetta-cserélõ számára a
felszerelésben adott, a pipetta cserélõbõl a revolverfejjel felvételre kerül.
$]|VV]HVSLSHWWDHOGREiVDFVDNSLSHWWDF VHUpO}YHO
Ennek a funkciónak az aktivizálásakor az összes pipetta, amely a revolverfejen található
ledobásra kerül a ledobó tartályba.
Aktivizáljuk a “Pipetta-cserélõ” munkaterületen az “Összes pipetta” gombot.
- Klikkeljünk az (OGREiV felületre minden pipetta, amely a revolverfejen található
bedobásra kerül a ledobó tartályba.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
4-20

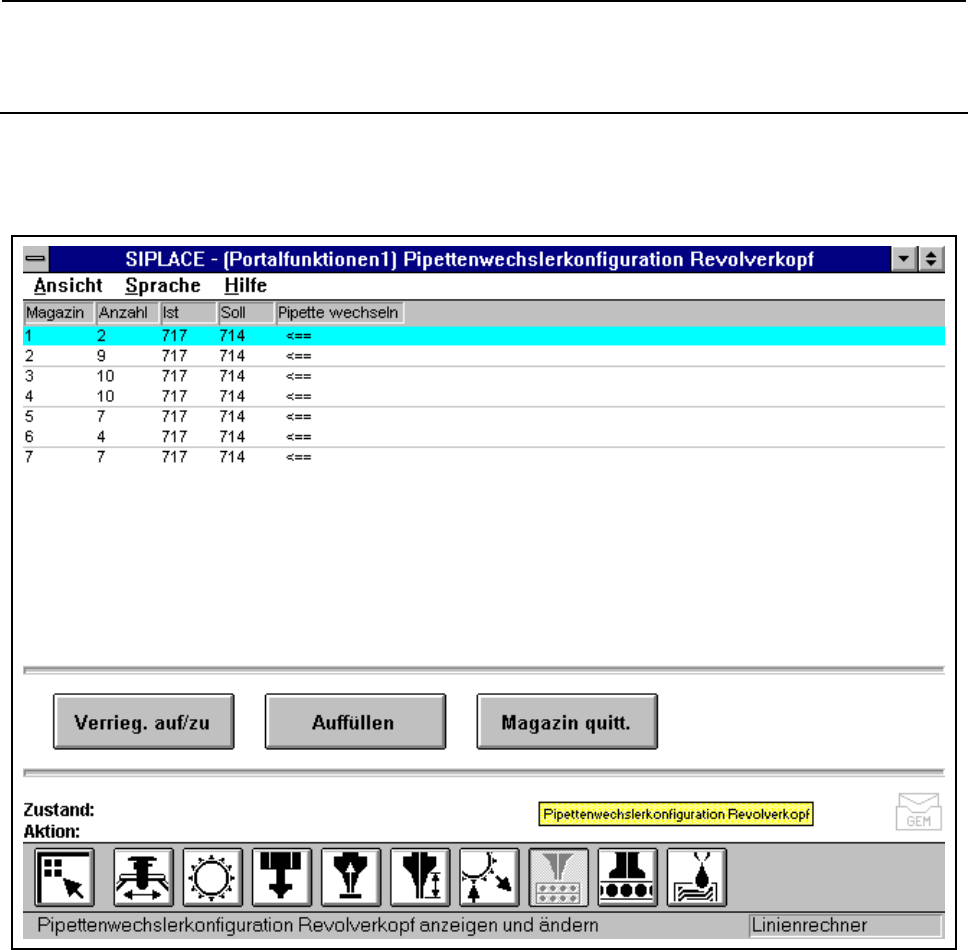

3LSHWWDFVHUpO}NRQILJXUiFLyHVUHYROYHUIHMQpO
Ez a funkció a pipetta típusok kijelzésére, ellenõrzésére és cseréjére szolgál a pipetta-
cserélõ egyes táraiban.
87$/È6
Egy pipetta-cserélõ revolverfejet installálni kell és a gép opciókban konfigurálni szükséges.
- Klikkeljünk az “Egyedi funkció portál” menüben a 3LSHWWDFVHUpO}NRQILJXUiFLyUHYROY
HUIHM´gombra.
iEUD $HVUHYROYHUIHMSLSHWWDFVHUpO}NRQILJXUiFLyMD
- -Az “Tár” oszlopban a mindenkori pipetta-cserélõ tár kerül megadásra.
- -Az “Mennyiség” oszlopban a mindenkori tár aktuális pipetta mennyisége szerepel.
- -A “Tény” oszlopban a pipetta-cserélõn található tényleges felszerelés áll.
- -Az “Terv” oszlopban a sorszámítógép által megadott felszerelés áll.
- -A “Pipetta cserélés” oszlopban nyíllal jelöltük, ha a “Tény”, “Terv” konfiguráció nem
egyezik.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4-21
=iUiVNLEH
Hogy a pipetta-cserélõn a pipettákat kézzel is el lehessen venni, vagy hogy a pipettákat
feltöltsük, kinyithatjuk, illetve zárhatjuk a pipetta-cserélõ kulcslemezét.
- Klikkeljünk a =iUiVNL EH felületre. A pipetta-cserélõ kulcslemeze a kiindulási helyzettõl
függõen vagy bezár, vagy kinyit.
)HOW|OWpV
Ez a funkció a tárak azonos típusú új pipettákkal való feltöltésére szolgál, anélkül, hogy a
felszerelést (felszerszámozást) megváltoztatnánk.
- Amennyiben szükséges, nyissuk ki a kulcslemez zárát az “Zár ki/be” funkcióval.
- Töltsük fel a tárat azonos pipetta típusokkal és klikkeljünk a )HOW|OWpV mezõre. A minden-
kori tár töltési szintje ismét aktualizálásra kerül.
87$/È6
A tárakat mindig maximálisan meg kell tölteni (táranként 12 azonos típusú pipettával).
$ WiUQ\XJWi]iVD
- A cserélendõ pipettákat szereljük fel (“Pipetta cserélés” oszlopban nyíllal jelölve), az
egyes tárakban a “Terv” állapotra.
- Jelöljük ki az adott sort (világoskékkel) és klikkeljünk a munkaterületen a 7iU Q\XJWi]YD
mezõre. A “Terv” és a “Tény” adatoknak meg kell egyezniük.
87$/È6
Hét tárat lehet egyenként 12 azonos típusú pipettával felszerelni.
Minden tárat egyenként kell nyugtázni.
Lásd még 11.1 részt
