5.V izuális funkció k Használati ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 5.6 Az el emek tesztelé se 98/03-as kiadás a z SR.404.xx szo ftververziótól 5-104 *|PEOHNp SH]pVRSFLy%DOO Ezzel az opció…
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-103
/iEGLPHQ]LyPpUHWRSFLy
Ezzel az opcióval az optikai láb szélességet és hosszúságot tudjuk megváltoztatni. Ezen
kívül a lábkontraszt is módosítható, hogy ha a leképzési redukció miatt a lábacskák nem is-
merhetõk fel megbízhatóan.

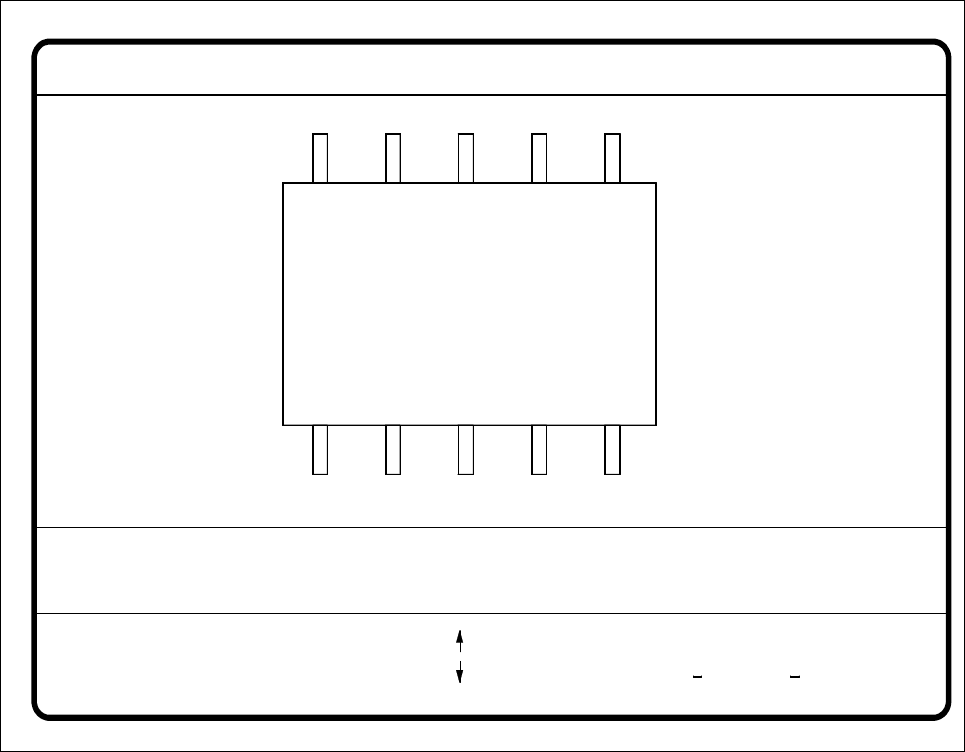

iEUD $]HOHPWHV]WHOpVPHQ$OiEGLPHQ]LyRSFLy
- A tabulátor gombbal kiválasztjuk a láb-modellt.
- A space-gombbal kiválasztjuk a láb-oldalt
- A "+"-szal és "-"-szal növeljük, ill. csökkentjük a láb kontrasztot.
- A nyíl-gombokkal változtathatjuk meg a lábszélességet és a hosszúságot. Az elem külsõ
kontúrjai megjelennek az aktualizált geometriai lábadatokkal együtt a képernyõn.
- A RETURN-gombbal indítjuk el az egyes mérési lépéseket, amelyek szerepelnek a
specifikált elem mérési feltételei között.
Az "ESC"-vel szakíthatjuk meg az opciót, még akkor is, ha nem történt meg az összes méré-
si lépés. Ekkor visszatérünk az "Elem-tesztelés" menüre.
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-104
*|PEOHNpSH]pVRSFLy%DOO
Ezzel az opcióval a "Ball" modell leírást módosíthatjuk.

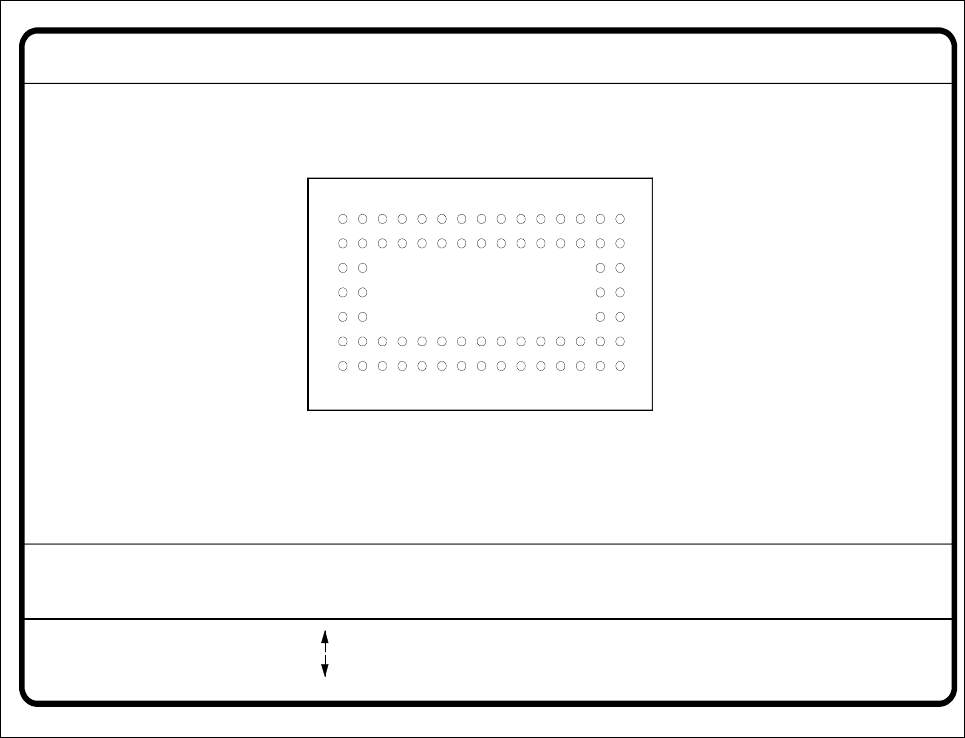

iEUD $]HOHPWHV]WHOpVPH Q$%DOOOHNpSH]pVYLGHyNpS
- A tabulátor gombbal kiválasztjuk a Ball-modellt
- A space-gombbal választjuk ki a rádiusz típust, a belsõ vagy külsõ rádiuszt.
- A nyíl gombbal nagyobbítjuk, vagy kicsinyítjük a belsõ, vagy külsõ rádiuszt a Ball-lon. A
ball-lok geometriai méreteikben jelennek meg pont-képként a baloldali videókép szélén
- A belsõ rádiusz értéke a következõképpen határozza meg a Ball-formát:
- Amennyiben a belsõ rádiusz egyenlõ 0, akkor a Ball forma egy kör.
- Amennyiben a belsõ rádiusz nagyobb 0-nál, akkor a Ball-form egy karika (Doughnut).
- A "+"-szal vagy "-"-szal növelhetjük, vagy csökkenthetjük a Ball-kontrasztot.
Amennyiben a Ball-kontraszt >0, akkor a Ball világosabb a háttérnél.
Amennyiben a Ball-kontraszt <0, akkor a Ball sötétebb, mint a háttér.
- A RETURN-gombbal indítjuk el az egyes mérési lépéseket., amely mérési feltételek a
specifikált elemek számára megadottak.
- Az ESC-vel megszakíthatjuk az opciót, még akkor is ha nem minden mérési lépés történt
meg. Ekkor visszatérünk az "Elem- tesztelés" menübe.
GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-105
7iEOi]DWRSFLy
Ennek az opciónak az aktivizálásakor a "Kontraszt érzékenység beállítása" kiválasztási bok-
sz kerül bevillantásra.
iEUD$]HOHPWHV]WHOpVPHQ$NRQWUDV]WpU]pNHQ\VpJEHiOOtWiVDNLYiODV]WiVLERNV]
Lehetõségünk van arra, hogy a következõ paramétereket válasszuk:
- A szekciók száma, amelyeket a transzformációs tábla tartalmazzon: 1... 5 közötti menny-
iség
- Értékpárok választása: az 5 szekciónál 10 értékpár a megengedett.

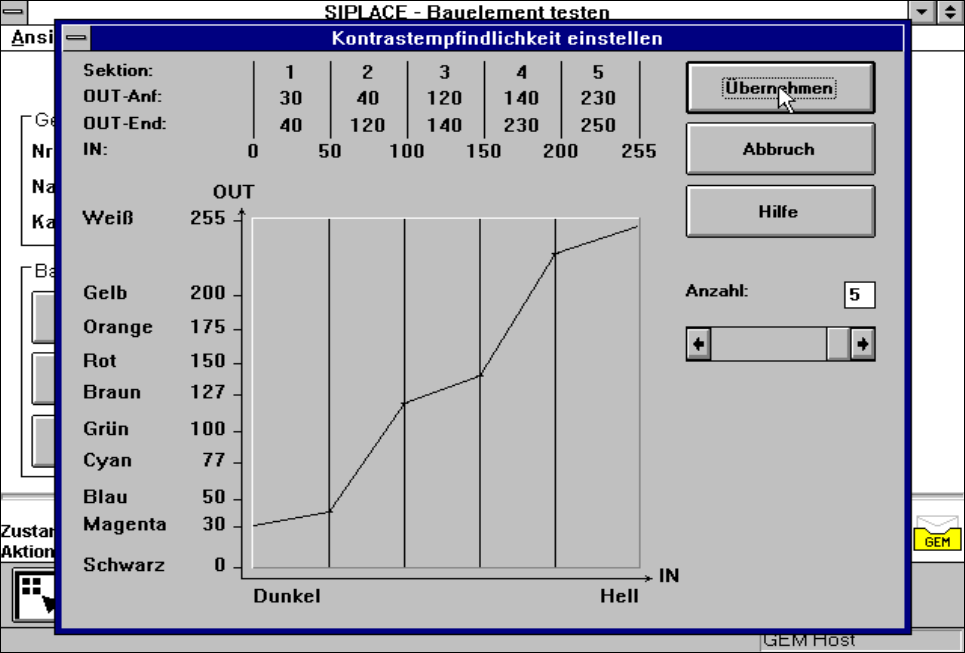

A "Kontraszt-érzékenység beállítása" kiválasztási boksz felépítése
A táblázat numerikus ábrázolása
A numerikus értékeket a kiválasztási boksz felsõ része adja meg. Ezek a következõk:
Szekció: A szekciók száma
OUT-kezdet: OUT-vége: Értéktartományok az egyes szekciók transzformációja számára
IN: Az egyes szekciók tartományhatárai
A táblázat grafikai ábrázolása
A grafika reprezentálja
- az abszcissza (x-tengely), a bemeneti értéktartományt, szekciókra felosztva
- az ordináta (y-tengely), a kimeneti értékeket szín hozzárendeléssel.
