9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.5 12-es revolverfej (10000) 98/03-as kiadás az SR.403.xx szoftververziótól
9-58
- Tisztítsuk le a szelepaljzatot (1) (9.5.10. ábra) száraz, tiszta kendõvel.
),*<(/0(=7(7e6
A szeleptok (aljzat) tisztításához soha se használjunk alkoholt, tisztító, vagy oldószert. Ezek
a szerek károsítják a szeleptok O-gyûrûit és ezáltal funkcionális zavarok jöhetnek létre.
- Különösen ügyeljünk arra, hogy a szeleptok beszúrása (2) (lásd a 9.5.10. ábra) zsír-
mentes legyen.
- Vigyünk fel kevés ISOFLEX TOPAS NCA52-kenõzsírt szöszmentes kendõre és eny-
hén kenjük be ezzel az O-gyûrûket (3) és a Viton-O-gyûrût (4). Ügyeljünk a arra, hogy
némi kenõzsír a horonyba is jusson.
- Toljuk a szeleptokot (3) (lásd 9.5.9 ábra, 9 - 57. oldalon) vissza a szelepházba (2) (Lásd
9.5.9. ábra - 5 - 57 oldalon) egészen koccanásig.
Különösen ügyeljünk arra, hogy a tokok (aljzatok) a behelyezéskor ne akadjanak meg, mert
ezzel kárt okozhatnak a szelepház furatában.
- Végezetül végezzünk vákuum-tesztet.

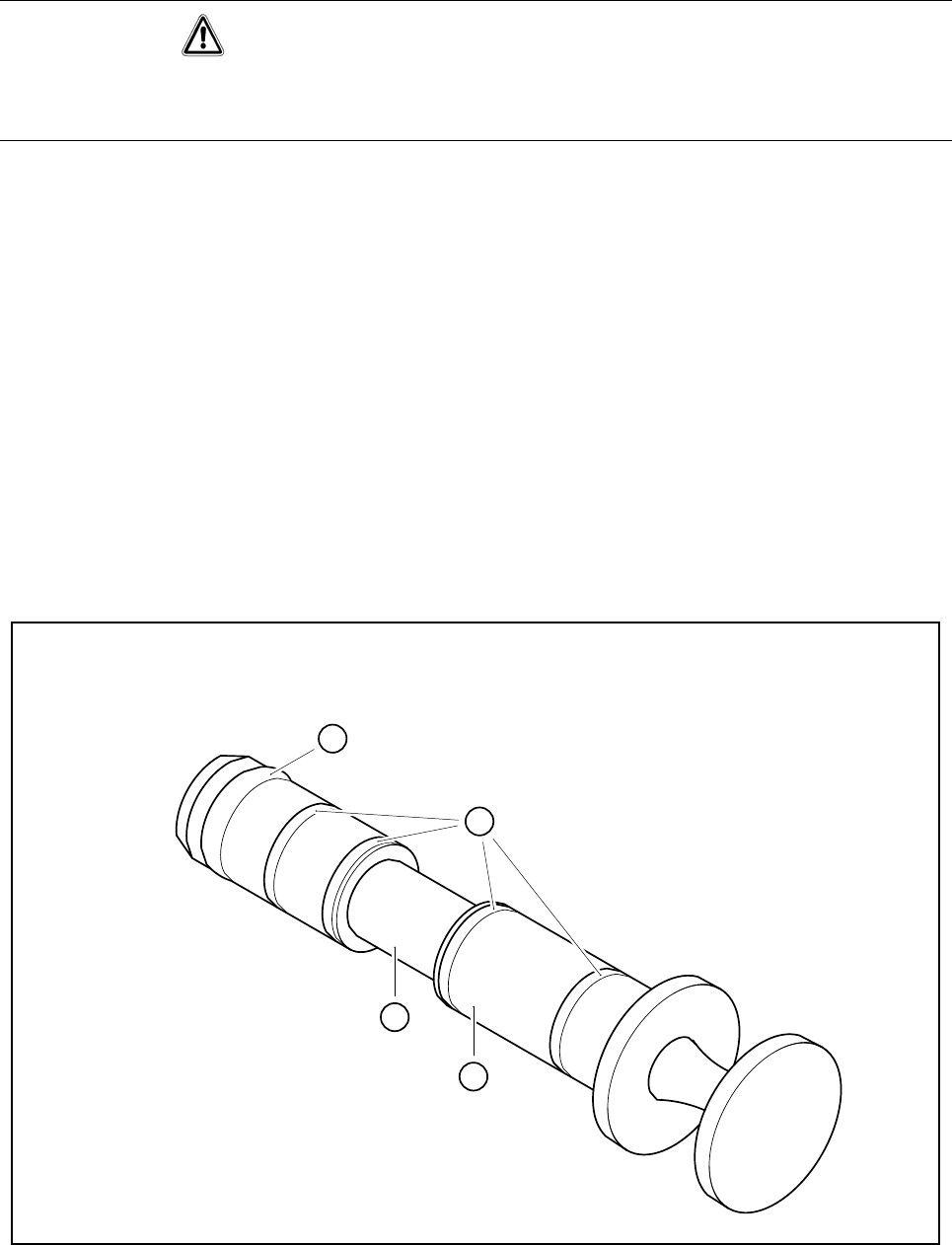

iEUD$V]HOHSWRNWLV]WtWiVDpV]VtU]iVDDHVIHMHQ
-0DJ\DUi]DWDiEUiKR]
1 Szeleptok 2 A beszúrás zsírmentes legyen
3 Az O-gyûrûket és a hornyot enyhén zsírozzuk 4 Viton O-gyûrû 3x1 (fekete)
1
2
3
4
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.5 12-es revolverfej (10000)
9-59
$EL]WRVtWy2J\UFVHUpMHDV]HOHSWRNRQ
$ ONDWUpV]
O--gyûrû 3x1, V70 G200 V, fekete, a 00336543-01 cikkszámtól
0XQNDHV]N|]
Hegyes csipesz, órás csavarhúzó
- Vegyük ki a szeleptokot, mint azt a 9.6.5.1 részben a 9 - 56. oldalon leírtuk.
- Hegyes csipesszel vagy kis órás csavarhúzóval emeljük ki a megrongált biztosíték O-
gyûrût a horonyból (lásd 4. pozíció 9.5.10 ábrán, 9 - 58 oldal) és távolítsuk el a defektes
O-gyûrût.
- Helyezzünk fel új O-gyûrût.
- Tisztítsuk meg a szeleptokot, zsírozzuk meg és helyezzük vissza, mint azt a 9.5.6.2
részben, a 9 - 57. oldalon leírtuk.
- Végezzünk vákuum tesztet.
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.5 12-es revolverfej (10000) 98/03-as kiadás az SR.403.xx szoftververziótól
9-60
 +LEDMHOHQWpVDPHO\DV]HOHSHNW~OQDJ\PR]JpNRQ\ViJiUDYH]HWKHW}YLVV]D
A referencia menet a szelepek túlságosan könnyû mozgása miatt a következõ hibajelzések
jelenhetnek meg:
7iEO i]DW +LEDMHOHQWpVHNDUHIHUHQFLDPHQHWDODWW
A beültetési üzem alatt a szelepek túlságosan könnyû mozgása miatt a következõ hiba-
jelzések jelenhetnek meg:
$OHGREiVQiO
7iEO i]DW +LEDMHOHQWpVDEHOWHW }]HPDODWWD]HOHPHNOHGREiViQiO
eUNH]WHWpVNRUEHOWHWpVNRU:
Itt különbséget teszünk a léptetõ motor mozgás alapján két eset között:
1. Hibajelzés, amely a 0° és 90° közötti léptetõ motor mozgás alatt kerül kiadásra:
Eközben a szeleptok mozog, a vákuum be ill. kikapcsol:
7iEO i]DW +LEDMHOHQWpVD]pUNH]WHWpVEHOWHWpVQpOOpSWHW}PRWRUPR]JiVpVN|]|WW
2. Hibajelzés, amely a 90° és 180° közötti léptetõ motor mozgásnál kerül kiadásra:
A szeleptok mozog, a léptetõ motor meghajtás nyugalmi pozícióba kerül.
7iEOi]DW +LEDMHO]pVD]pUNH]WHWpVEHOWHWpVQpODOpSWHW}PRWRUPR]JiVpVN|]|WWYDQ
87$/È6
A 2327 számú hibajelzés akkor is kiadható, hogy ha a hiba a 0° és 90° közötti léptetõ motor
mozgásnál merült fel.
 3LSHWWDIHOiOOtWiVDHVUHIROYHUIHMV]iP iUD
A pipetta felállítás a 12-es revolverfej számára a 17.2.1 részben található a jelen használati
utasításban.
+LEDV]iP +LEDMHOHQWpV
2311 Szelepmeghajtás érkeztetés/beültetés nem inicializálható
2313 Szelepmeghajtás ledobás nem inicializálható
+LEDV]iP +LEDMHOHQWpV
2297 A ledobás léptetõ motorja defektes
+LEDV]iP +LEDMHOHQWpV
2331 Hiba a szelep meghajtásban az érkeztetés/beültetésnél (az érkeztetésnél)
2334 Hiba a szelep meghajtásban az érkeztetés/beültetésnél (a beültetésnél)
Hibaszám Hibajelentés
2327 Csillag a szelep meghajtás miatt az érkeztetés/beültetésnél nem fordítható
