5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.7 Útmutató a házformák leírásához 98/03-as kiadás az SR.404.xx szoftververziótól
5-126
– Amennyiben az elemek 32 mm x 32 mm-nél nagyobbak,akkor automatikusan megtörténik
a többszöri mérés a vizuális rendszerben.
 +i]IRUPDWHV]WHOpVRSWLNDLiEUi]ROiVPpUpVLPyGSURJUDPR]iV
Az "Elem-tesztelés" menüben az érkeztetett elem 0°-os helyzetébe kerül a kamerához
képest és az leképezi az elemet. Az S-20/F
4
/F
4
-6/F
5
revolverfején az elemet a beültetési
szög alapján ábrázoljuk.

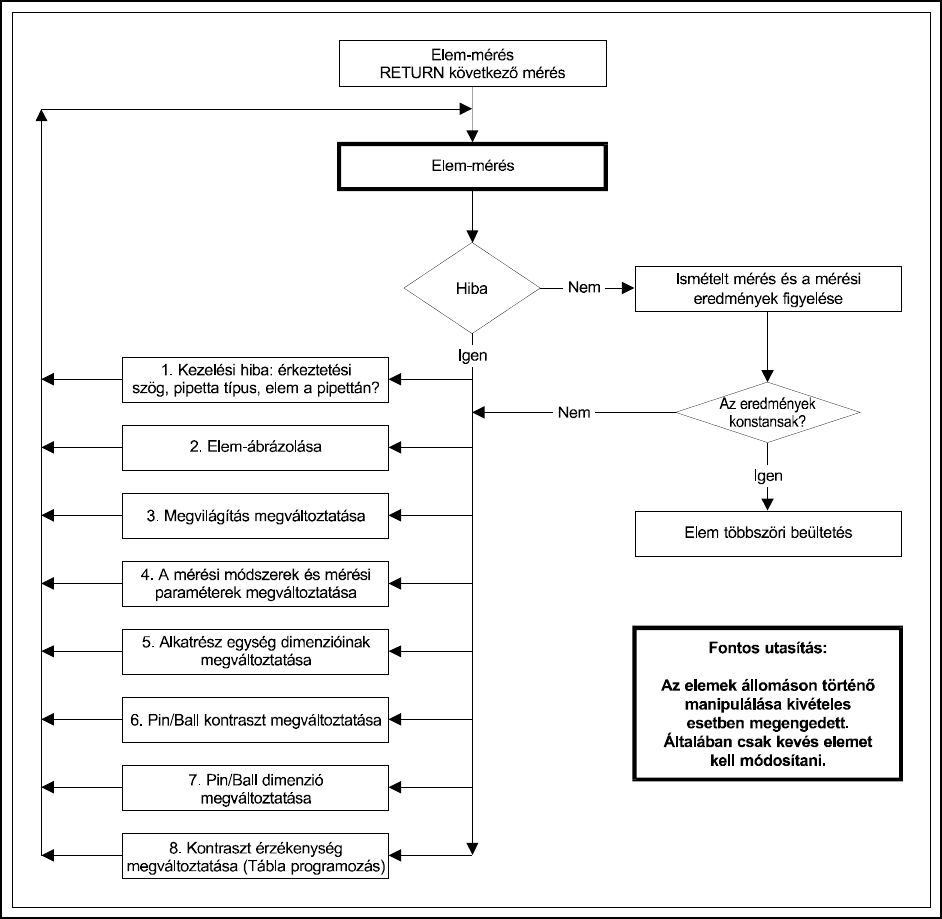

iEUD 6 RUUHQG DKRJ\D]iOORPiVRQDKi]IRUPiWSURJUDPR] QLNHOO
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-127
 $PpUpVLPyGV]HUHNSDUDPpWHUHL

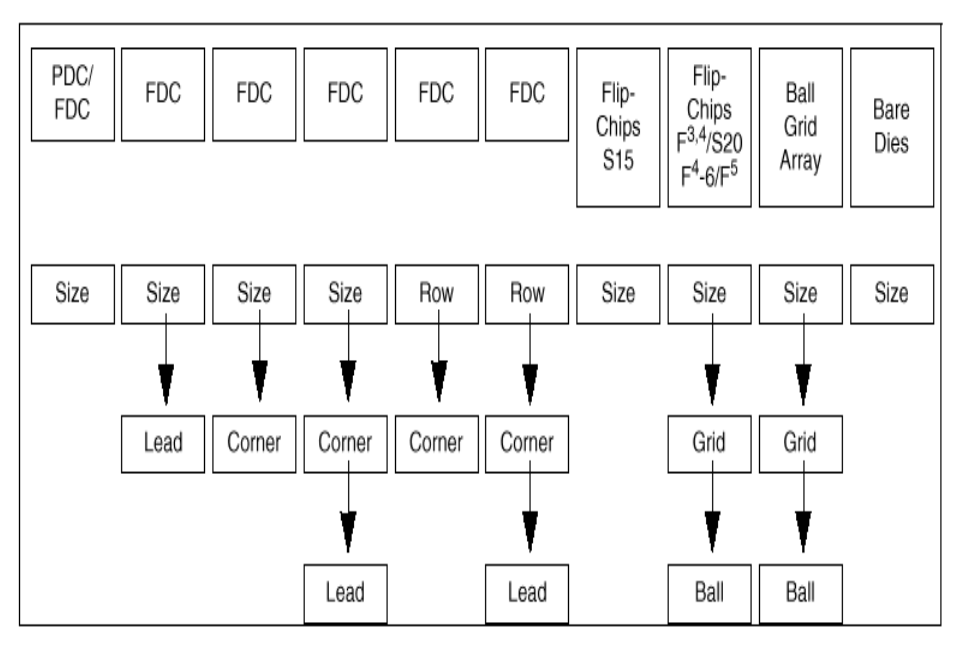

A mérési módszerek lehetséges szekvenciái
7iEOi]DW $PpUpVLPyGV]HUHNOHKHWVpJHVV]HNYHQFLiL
Lehetõség van arra, hogy más szekvenciákat programozzunk, mint pl. a Corner-t, utána a
Lead-ot, vagy csak Lead-ot. Az ilyen kombinációk azonban nagyon szokatlanok. Amenny-
iben az elem a Házforma Editorban definiált, akkor a mérési módszerek már elõre
meghatározottak. Néhány esetben azonban szükség lehet rá, hogy a mérési módszereket
az állomáson módosítsuk, hogy az elem optikailag centrírozhatóvá váljék.
Utolsó mérés mérési eredményei mindig tárolásra kerülnek. Az elõtte végrehajtott mérés
egy nagy vonalakban megtett centrírozó lépés a következõ mérés számára és így a mérési
ablak kicsinyítésére szolgál.
Minél több mérési módszert alkalmazunk, annál hosszabb ideig tart az egész mérési eljárás.
Egy elemmel kapcsolatos sok mérési módszer a fej-ciklus elhúzódásához vezethet. Ez
különösen érvényes SIPLACE 80S, F
4
, F
4
-6 és F
5
- automaták revolverfeje számára.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.7 Útmutató a házformák leírásához 98/03-as kiadás az SR.404.xx szoftververziótól
5-128

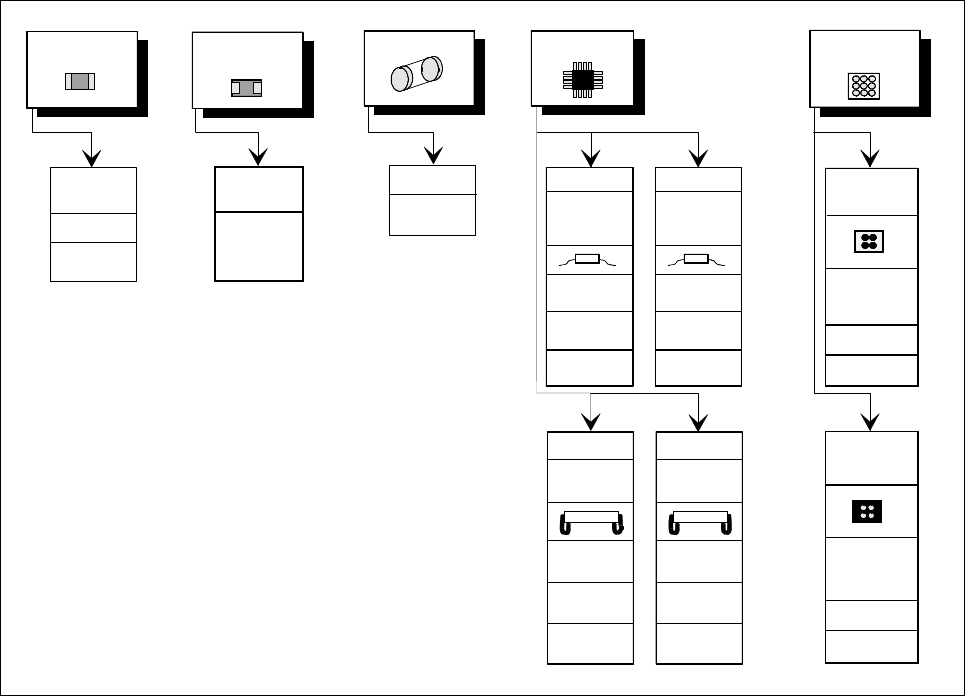

iEUD -HOOHP]}PpUpVLPyGV]HUHNDVWDQGDUGHOHPHNV]iPiUDV]RIWYHUYHU]Ly±[[
 $]HOHPPHJYLOiJtWiVEHiOOtWiVDDHVUHYROYHUIHMNDPHUiQ
 ÈOWDOiQRVPHJMHJ\]pVHNDPHJYLOiJtWiVLWHFKQLNiKR]
A megvilágítás beállításának célja az, hogy az elemek lábacskái lehetõség szerint jó kon-
trasztban váljanak leképezhetõkké. Ezzel egyidejûleg ez attól függ, hogy elnyomásra kerül-
e az elem-test ábrázolása.
Ez az utasítás segít Önnek, hogy a lehetõ legjobb megvilágítási paramétereket szerezzük
meg. Ettõl függetlenül ennek az utasításnak a megadott adatait nem kell mereven betartani.
Nagyjából egészébõl haladjunk az utasítás szerint és ha szükséges, akkor megváltoztathat-
juk saját magunk a paramétereket. Biztosan vannak olyan elemek, amelyek lábacskái nem
az itt látható utasítás szerinti értékeken láthatók jobban.
A megvilágítási rendszer három különbözõ megvilágítási szintbõl áll, amelyek intenzitását
egyenként lehet programozni. Az egyes megvilágítási szintek kiválasztásával, vagy ko-
mbinációjával a megvilágítás széles elemspektrumban optimálisan illeszthetõ.
Chip
IC
Melf
BGA, µBGA
Flip Chip
Tantal
Kondensator
Flip Chip
0402,
0603, etc.
Allgemein
SIZE
hohe
Auflösung
Kleine
Kleine
BGA
SIZE
LEAD
äuß. Spitze
SIZE
LEAD
äuß. Spitze
SIZE
(abhängig v.
BE-Größe)
SIZE
CORNER
äuß. Spitze
LEAD
äuß. Spitze
SOJ,
PLCC
SIZE
CORNER
Beinmitte
LEAD
Beinmitte
Große
Große
SO,
QFP
ROW
äuß. Spitze
CORNER
äuß. Spitze
LEAD
äuß. Spitze
PLCC
CORNER
Beinmitte
LEAD
Beinmitte
ROW
Beinmitte
GRID
BALL
SIZE
(abhängig v.
BE-Größe)
GRID
BALL
SO, SOT
QFP
