Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 1 Üzembiztonság
98/03-as kiadás az SR.404.xx szoftververziótól 1.2 Biztonsági berendezések
1-19
..YpGHOPHWV]ROJiOyEL]WRQViJLNRPELQiFLy
$PD[LPiOLViUDPRWHJ\2KPHOOHQiOOiVNRUOiWR]]D
iEUD 6,3/$&(6)))EL]WRQViJLKXURNEL]WRQViJLN|U
Start gomb lenyomva
Sûrített levegõ
minimum 5,1 bar?
VÉSZ-KI-kapcsoló
lenyomva?
Biztonsági hurok az elem-
asztalhoz megszakítva?
Védõtetõ kinyitva?
Kulcskapcsoló zárva
(I állás) ?
Igen
Igen
Igen
Nem
Nem
Nem
Igen
K1*) Igen
K2*) Igen
y-tengely 100 V
x-tengely 100 V
Csillag-tengely 100 V
dp-tengely 30 V
z-tengely 30 V
Nyáklap-továbbító Igen
Nyáklap-ékelõdés Igen
Szélesség beállítás Igen
Nyáklap-leállító Igen
Szalagvágó berend. Igen
K1*) Nem
K2*) Igen
y-tengely 0 V
x-tengely 0 V
Csillag-tengely**) 10 V
dp-tengely 30 V
z-tengely 30 V
Nyáklap-továbbító Igen
Nyáklap-ékelõdés Nem
Szélesség beállítás Igen
Nyáklap-leállító Nem
Szalagvágó berend. Nem
K1*) Nem
K2*) Nem
y-tengely 0 V
x-tengely 0 V
Csillag-tengely 10 V
dp-tengely 30 V
z-tengely 30 V
Nyáklap-továbbító Nem
Nyáklap-ékelõdés Nem
Szélesség beállítás Nem
Nyáklap-leállító Nem
Szalagvágó berend. Nem
Nem
Nem
1 Üzembiztonság Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
1.2 Biztonsági berendezések 98/03-as kiadás az SR.404.xx szoftververziótól
1-20
 %HQ\~OiVYpGHOHPD]HOHPDV]WDOEHiOOtWyKHO\HLQ
9(6=e/<
Az üzembiztonság elõfeltételeként minden beállító helynek rendelkeznie kell egy bevezetõ modul-
lal. Amennyiben nem áll rendelkezésre elegendõ bevezetõ modul, akkor a modul helyett egy
hozzáférési védelmet kell beállítani (“Dummy-Feeder”).
Erre önöknek a következõ variánsok állnak rendelkezésre:
Cikkszám: 00116820-01SIPLACE hozzáférési védelem 1 beállító hely számára
Cikkszám: 00116821-01SIPLACE hozzáférési védelem 6-10 beállító hely számára
Cikkszám: 00116822-01 SIPLACE hozzáférési védelem 11-20 beállító hely számára

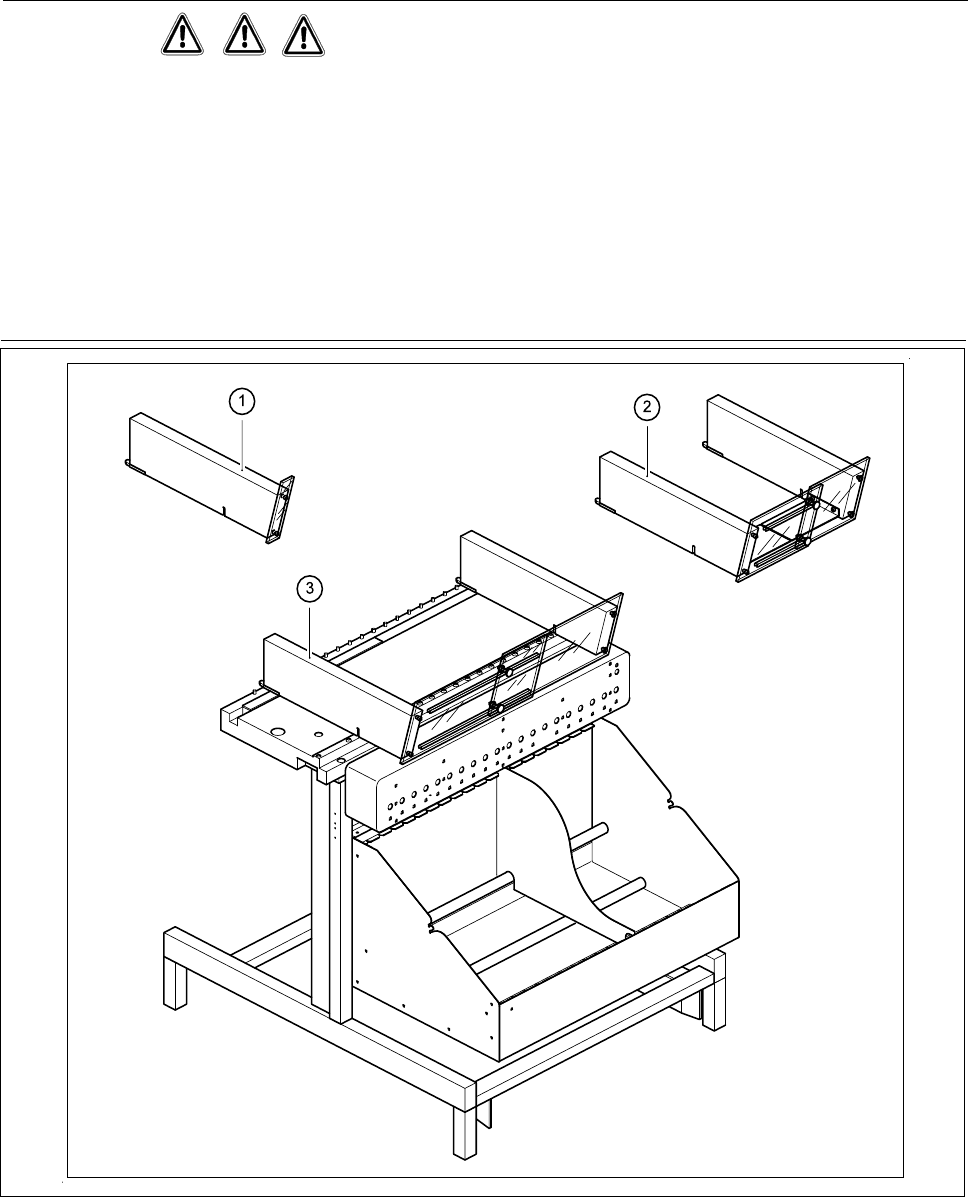

iEUD +R]]iIpUpVLYpGHOHP
0DJ\DUi]DWD]iEUiKR]
1 Hozzáférési védelem 1 beállító hely számára
2 Hozzáférési védelem 6-10 beállító hely számára
3 Hozzáférési védelem 11-20 beállító hely számára
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 1 Üzembiztonság
98/03-as kiadás az SR.404.xx szoftververziótól
1.3 Maradék feszültség a szervo-betolásnál és kisülési idõ az automata lekapcsolásakor
1-21
 0DUDGpNIHV]OWVpJDV]HUYREHWROiVQiOpV
NLVOpVLLG}D]DXWRPDWDOHNDSFVROiVDNRU
Amennyiben a VÉSZ-KI kapcsolót lenyomjuk, az automata kikapcsolásra kerül, az elektrolit kon-
denzátorok a kapcsolható ellenállásokon keresztül a kisülési lapon (00308443-xx) rövid idõn belül
veszélytelen maradék feszültségre redukálódnak.
A feszültséget a 001 - 009-ig terjedõ mérõhüvelyeken érzékelhetjük a feszültség mérõegységen a
szervo-betolásnál.
9(6=e/<
A SIPLACE-család automatáit 3 x 400 V + 10%, 50/60 Hz hálózati feszültséggel láttuk el.
A SIPLACE -család automatáit 3x400 VAC + 10%, 50/60 Hz-es hálózati feszültséggel láttuk el.
A berendezések egyes részei ezért életveszélyes feszültséget vezetnek - kikapcsolt fõkapcsoló
esetében is.
Éppen ezért az említett automatákkal való nem rendeltetésszerû bánásmód halálhoz, vagy súlyos
testi sérüléshez, ill. jelentõs anyagi kárhoz vezethet.
Ezért kérjük vegyék figyelembe az érvényes baleset-megelõzési és “VDE” elõírásokat (különös
tekintettel a VDE-113-ra), ill. az önök országának elõírásait.
Csak kvalifikált és képzett személyzet nyithatja ki a szervo-betolás fölötti borítást.

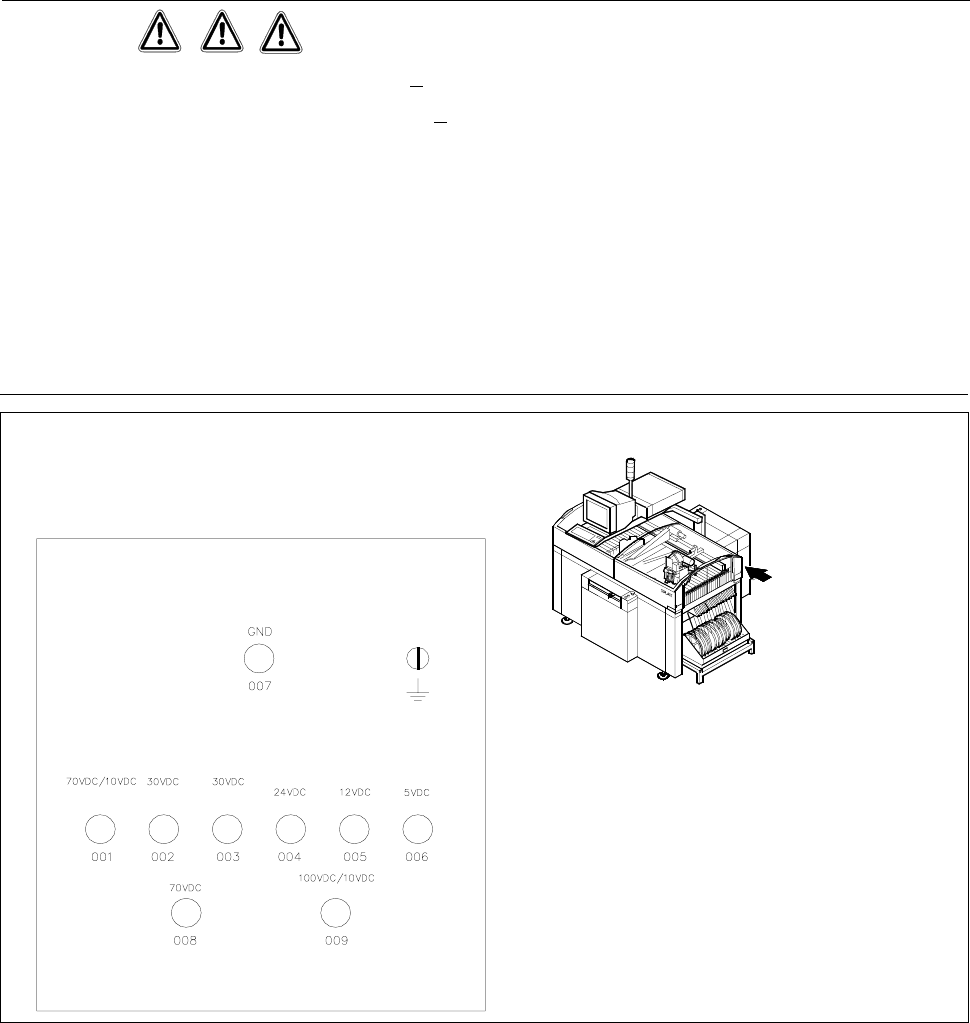

iEUD 0pU}KYHO\HNDV]HUYREHWROiVIHV]OWVpJPpUpVLHJ\VpJHLQ
