Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-23

 -HO|OpVHNNULWpULXPDL

Alapvetõen mind a jelölések, mind pedig a selejt jelölések (inkpontok) számára ugyanazok

a kritériumok érvényesek: A jelölési formák egyértelmûsége és a jól felismerhetõ struktúrák,

amelyek a környezettõl egyértelmûen eltérnek.

 $PHJOpY}VWUXNW~UiNDWMHO|OpVNpQWIHOKDV]QiOQL

Jelölések helyett az egyértelmûen azonosítható struktúrákat is fellehet használni a layou-

tokon belül. Azonban ilyenkor vegyük figyelembe, hogy a forrasztási nyomok a kontraszt

romlásával járnak együtt.

 $MHO|OpVHNKHO\H

A jelöléseket lehetõség szerint struktúramentes helyre vigyük fel, ahol ezek jól eltérnek a

környezettõl. A jelölési centrumtól mérve a szabad tér legalább a jelölési nagyság +1 mm

szabad tér legyen minden jelölési oldalon.

 $MHO|OpVHNPyGMDIDMWiMD

Kétfajta jelölés van:

- Pozitív jelölések

A jelölés anyáklap bázisanyagból kiemelkedik

- Negatív jelölés

A jelölés a nyáklap bázisanyagba bemarásra kerül.

Jelölések formája

Jelölési formaként mindig jól struktúrált, tengely-párhuzamos markáns alakot válasszunk.

Javasolt jelölési formák:

Háromszög, négyzet, vagy kör

Tulajdonságok

- Alacsony információs tartalom (a jelöléseket könnyen össze lehet a tesztpontokkal kever-

ni).

UTALÁS

Ügyeljünk arra, hogy a jelölések keresõmezõjében ne találjunk hasonló struktúrákat.

• Csekély helyigény a layoutban

• Nagyon robosztus a különbözõ horganyzási eljárásokkal szemben (pl. forró

horganyzás).

A jánlott jelölõ méretek

• négyzet és háromszög számára: oldalhosszúság 1,2 mm - 2,2 mm

• körszámára: átmérõ 1,2 mm - 2,2 mm

Kettõs kereszt és egyszerû kereszt

A kettõs kereszt tulajdonságai

• Magas információs tartalom

• Nagyobb helyigény a layoutban

• Érzékenység a nagyfokú horganyzásra (elõnyösebb a tiszta réz)

• Amennyiben egy alacsony jelölésminõség engedélyezett, fennáll a veszély, hogy

négyrossz pozíció kerül felismerésre.

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.2 Nyáklap vizuális-rendszer 98/03-as kiadás az SR.404.xx szoftververziótól

5-24

Az egyszerû kereszt tulajdonságai

• Információs tartalom valamivel kisebb, mint a kettõs keresztnél

• Kisebb helyigény a layoutban, mint a kettõs keresztnél

• A kettõs keresztnél kevésbé érzékeny a nagyfokú horganyzásra.

• A jelölés méretei

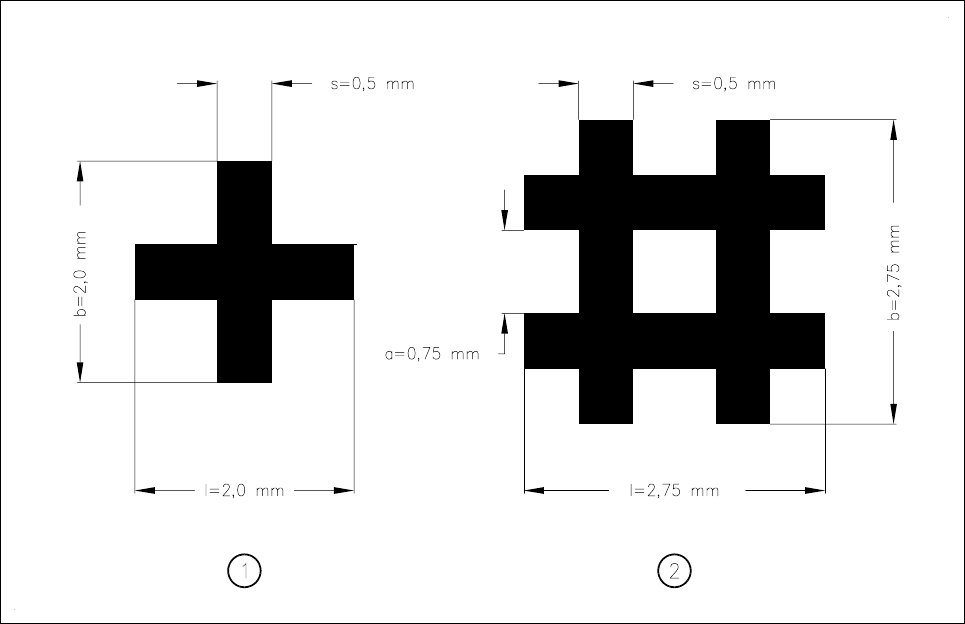

Egyszerû- és kettõs kereszt

iEUD (J\V]HUpVNHWW}VNHUHV]WLGHiOLVPpUHWHNNHO

0DJ\DUi]DWD]iEUiKR]

1 Egyszerû kereszt 2 Kettõs kereszt

A minimális méret egy jelölés számára a hosszúság (l) és a szélesség (b) szempontjából a

vonalvastagságtól (s) és a jelölés struktúrájától függ.

- Hosszúság (l) és szélesség (b)

A jelölés jó felismerhetõsége miatt a hosszúság és szélesség legalább 0,9 mm legyen az

egyszerû keresztnél és 1.8 mm a kettõs keresztnél. Az ideális méretek az egyszerû keresz-

tnél a 2,0 mm, a kettõs keresztnél 2,75 mm. Normál esetben a hosszúság és a szélesség

azonos.

- Vonalvastagság (s)

A vonalvastagság a szokásos struktúra szélességhez igazodhat és ezen kívül még függni

fog a jelölés fajtájától. Ügyeljünk azonban, hogy a minimális vonalvastagság 0,3 mm legyen.

Az ideális vonalvastagság mindkét jelölési típusnál 0.5 mm.

- Vonaltávolság (a)

A vonaltávolság szintén a jelölés módjától függ. Semmiképpen se legyen 0.5 mm-nél

kisebb. A kettõs keresztnél az ideális távolság 0.75 mm-t tesz ki.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-25

- Vastagság (d)

Különösen a horganyzott jelöléseknél ügyeljünk arra, hogy az 1/10 görbület a struktúra szé-

lességnél ne legyen több. Amennyiben ez a görbület méret túllépésre kerül, akkor bizonyos

körülmények között a jelölést nem lehet egyenletesen bevilágítni. Ennek következménye a

különbözõ reflexiós magatartás és zavar reflexiók. A jelölés felismerése ilyenkor már nem

biztosítható.

-DYDVROWMHO|OpVPpUHWHN

7iEOi]DW -DYDVROWMHO|O}PpUHWHN

$MHO|OpVLIRUPiNpUWpNHOpVH

Horganyzott struktúráknál és nagyfokú méretstabilitásnál (csekély marási ingadozás) a tel-

jes kör, ill. a teljes négyzet tekinthetõ a legkedvezõbb jelölési formának (jelölési vastagság

aránya az erõforrasztás vastagságához). Amennyiben a méretstabilitás csökken, akkor a

teljes kört kell elõnyben részesíteni a négyzettel szemben. A jelölõ formák esetében az

egyszerû és kettõs keresztnél a tiszta réz az elõnyös, amennyiben az oxidáció nem túl elõre-

haladott.

 $MHO|OpVHNIHOOHWH

Ügyeljünk a lehetõség szerint egyenes, kevésbé oxidált jelölõ felületekre. Kerüljük el,

hogy a jelöléseken forrasztási maradványok jöjjenek létre, mert különben a kontraszt az

alaphoz képest csökken és zavaró reflexiók jöhetnek létre. Hasonló hatások jöhetnek

létre horganyzott jelöléseknél.

 $MHO|OpVHNNRQWUDV]WMD

A jó jelölés felismerés számára válasszunk erõs, ill. világos kontrasztot a jelölés és a

bázis anyag között, azaz világos jelöléseket sötét bázisanyagra vigyünk fel és fordítva.

Például a réz, vagy horganyzott alapra sötét jelöléseket alkalmazzunk. Kerámia

szubsztrátumoknál, amelyeknek világos a felülete és kedvezõtlen reflexiós

tulajdonságokkal rendelkeznek, gyakran segít, ha sötét ellenálló anyagot alkalmazunk,

hogy a kontraszt hatást javítsuk.

 $MHO|OpVHNV]iPD

A kerámia szubsztrátumok alkalmazásakor és kis nyáklapoknál elegendõ általában ha

két jelölést viszünk fel. Nagyobb nyáklapoknál ajánlatos azonban három jelölést

definiálni. Az egyes jelölések különbözõ struktúrákat mutathatnak fel. Egyszerûsíthetjük

a felismerési módszert, ha minden jelölés számárra ugyanazt a struktúrát alkalmazzuk.

-HO|OpVWtSXV (J\V]HUNHUHV]W .HWW}VNHUHV]W

Tartomány Ideális tartomány Tartomány Ideális

tartomány

Hosszúság (l) 0,9 mm(min) 2,0 mm 1,8 mm 2,75 mm

Szélesség (b) 0,9 mm (min) 2,0 mm 1,8 mm 2,75 mm

Vonalvastag-ság (s) 0,3 - 1,5 mm 0,5 mm 0,3 - 0,75 mm 0,5 mm

Vonaltávolság (a) - - 0,5 mm (min) 0.75 mm

Vastagság (d) <1/10 a struktúra szélesség

arányában

<1/10 a struktúra szélesség

arányában
