4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára
4-27
6]HUYL]SR]tFLyEDLQGtWiV
A szerviz pozícióban a portál olyan állásban van, amelyben lehetséges a beültetõ fejen való
munka, valamint a portál más részein történõ kivitelezés.
- Klikkeljünk a 6]HUYL]SR]tFLyLQGtWiVD mezõre és amilyen gyakran csak felszólítást
kapunk nyomjuk meg a start gombot. A portál a szerviz pozícióba megy.
9iUDNR]ySR]tFLyEDLQGtWiV
A várakozó pozíció az a pozíció a gépen, amelybe a portál helyezkedik, ha a portál a
beültetési menetben már nem szükségeltetik.
- Klikkeljünk a 9iUDNR]iVLSR]tFLy LQGtWiVD felületre és amilyen gyakran csak felszólítást
kapunk, nyomjuk meg a start gombot. A portál a várakozó pozícióba megy.
1XOOLPSXO]XVLQGtWiV
A nulla impulzus a portálnak az a pozíciója, amelyre az inkrementál adó számlálási
folyamatai vonatkoznak.
- Klikkeljünk a QXOODLPSXO]XVLQGtWiV felületre és olyan gyakran, amilyen gyakran
felszólítást kapunk nyomjuk meg az indítógombot. A portál a nulla impulzusra megy az x
és y tengelyen.
3RUWiOUHIHUHQFLDPHQHW
A portál referencia menet funkcióban az aktív portál az x és y tengellyel egy referencia me-
netet végez.
- Klikkeljünk a SRUWiOUHIHUHQFLDPHQHW felületre és amilyen gyakran csak felszólítást
kapunk, nyomjuk meg a start-gombot. A portál referencia menetet végez.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral
4-28
$RVUHYROYHUIHMIXQNFLyL
A “revolverfej funkció” menüben lehetséges a revolverfejhez tartozó funkciók elérése.
87$/È6
A revolverfej funkciók nyitott védõtetõ esetében csak elfordított kulcskapcsolóval le-
hetségesek.
- Klikkeljünk az “Egyedi funkciók portál” menüben a 5HYROYHUIHMIXQNFLy szimbólumra.
Mindig az aktuális csillag pozíció kerül kijelzésre.

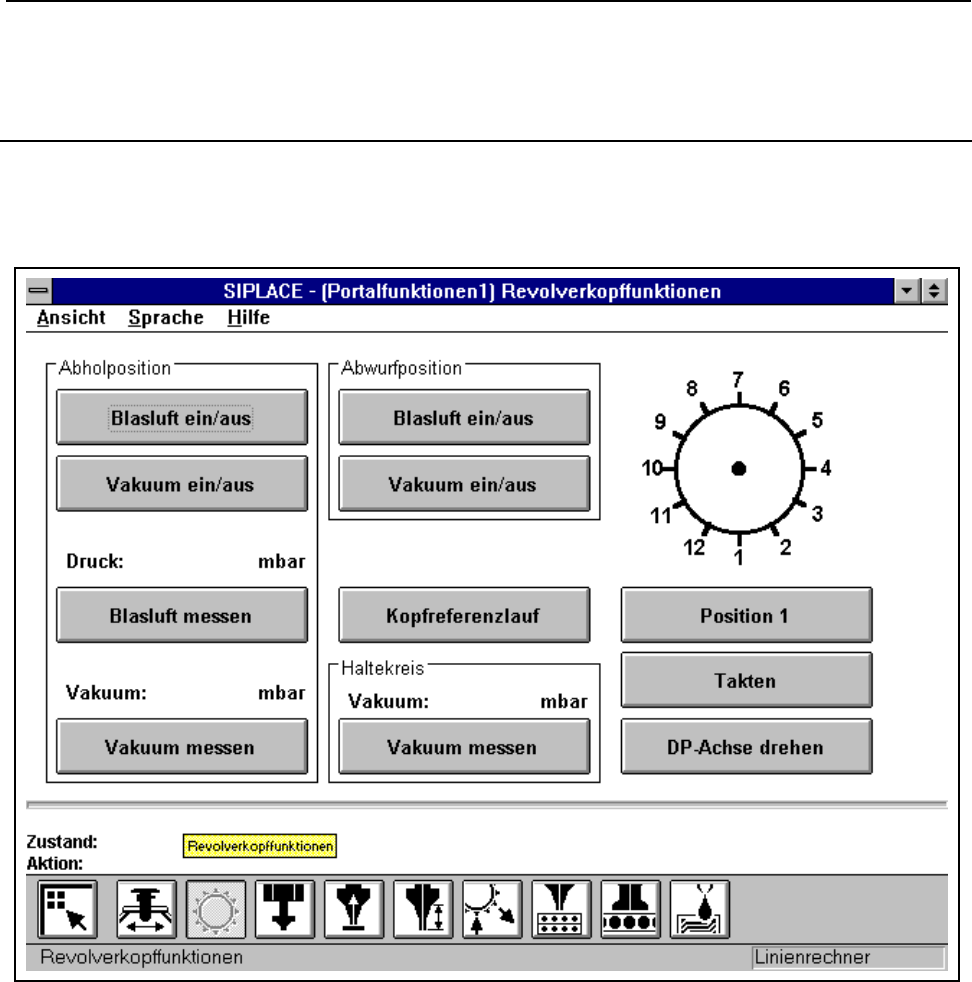

iEUD $ RVUHYROYHUIHMUHYROYHUIXQNFLyL
3R ]tFLy
Ez a funkció arra szolgál, hogy a csillagot egy rögzített kiindulási pozícióba vigye. Ehhez a
csillag és a z-tengely egy referencia menetet tart.
- Klikkeljünk az 3R]tFLy mezõre. A csillag ekkor úgy mozdul, hogy az 1 csillagpozíció
szegmense érkezés/beültetési pozícióban található (legalsó pozíció).
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára
4-29
hWHPH]pV
Ez a funkció arra szolgál, hogy a csillagot pozícióról pozícióra tovább ütemezze.
- Klikkeljünk az hWHPH]pV mezõre. A csillag egy szegmenssel tovább megy. Minden
további klikkelésnél a csillag egy szegmenssel tovább halad. Az aktuális csillag pozíció
grafikusan jelenik meg.
'3WHQJHO\IRUGtWiV
Ennek a funkciónak az aktivizálásánál a pipetta a DP1 tengelyen 90°-kal elfordul.
- Klikkeljünk a '3 WHQJHO\ IRUGXOiV mezõre. A pipetta a DP1-en egyszer elfordul 90°-ban.
eUNH]pVLSR]tFLyOHYHJ}I~YiVEHNL
Ennek a funkciónak az aktivizálásánál a levegõ befúvás az érkezési pozícióban be, ill.
kikapcsol.
- Klikkeljünk a “Érkezési pozíció” munkaterületen a /HYHJ}EHI~YiVEHNL mezõre. A
pipettában, amely az érkezési pozícióban található, a levegõfúvás be, illetve kikapc-
solásra kerül.
eUNH]pVLSR]tFLyOHYHJ}EHI~YiVPpUpVH
Ennek a funkciónak az aktivizálásakor a bekapcsolt levegõ befúvás az érkezési pozícióban
mérésre kerül.
- Kapcsoljuk be a levegõ befúvást
- Az “Érkezési pozíció” munkaterületen ügyeljünk a /HYHJ}EHI~Y iV PpU pV mezõre. A
pipettában, amely az érkezési pozícióban található, a bekapcsolt levegõbefúvás mérésre
kerül. A mérési eredményt a kijelzõ ablak mutatja.
87$/È6
A kijelzõ ablakban kijelzett értékek nem felelnek meg a pipettán meglévõ tényleges
értékekkel. Beállítási munkánál az értékeket manométer segítségével kell megállapítani
(lásd Beállítási utasítás, ill. Szerviz utasítás).
- Kapcsoljuk ki a levegõbefúvást
eUNH]pVLSR]tFLyYiNXXPEHNL
Ennek a funkciónak az aktivizálásánál a vákuum az érkezési pozícióban be, ill. kikapcsolás-
ra kerül.
- Az “Érkezési pozíció” munkaterületen klikkeljünk a 9iNX X PEH NL mezõre. A pipettában,
amely az érkezési pozícióban található, a vákuum be, illetve kikapcsolásra kerül.
