Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.3 Elemasztalok
10-11
 (OHPDV]WDORN
 )XQNFLy
A SIPLACE 80S-20/F
4
/F
4
-6/F
5
beültetõ automaták cserélhetõ elemasztalokkal kerültek
felszerelésre. Ezek az elemasztalok viszonylag kis ráfordítással cserélhetõk.
 (OHPDV]WDOFVHUH
 6]N VpJHVV]HUV]iPRN
&LNNV]iPWyO
Franciakulcs készlet,
Csereasztal szállító kocsi 00123141-01
 .LYpWHO
),*<(/0(=7(7e6
Amikor az elemasztalt cseréljük, akkor tartsuk be a következõkben leírt sorrendet, vagyis
elõször húzzuk ki a kommunikációs egység dugaszát, ill. ismét csatlakoztassuk. Ettõl eltérõ
esetben zavar keletkezhet az elemasztalon.
),*<(/0(=7(7e6
A portált helyezzük ki az elemasztal területérõl a nyáklap továbbító fölött. Ezzel elkerülhetjük
a fej-ütközést.
9(6=e/<
Nyomjuk be a VÉSZ-KI kapcsolót. A portál tengelyek kikapcsolásra kerülnek.
Ezzel elkerüljük a portálok nem szándékos elindulását és az eseteleges ezzel kapcsolatos
károkat és sérüléseket.
- Húzzuk ki az elemasztal áramellátásának dugaszát (2).
- Húzzuk ki kommunikációs dugaszt (1).
- Húzzuk ki amennyiben szükséges az elemasztal sûrített levegõ ellátásának kuplungját
(3).
- Toljuk be a szállítókocsit az elemasztal alá (A).
- Oldjuk ki az elemasztal rögzítésére szolgáló mindkét hatszögletû csavart (5).
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.3 Elemasztalok 98/03-as kiadás az SR.404.xx szoftververziótól
10-12
- Nyissuk ki a horizontális feszítõt (7).
- Óvatosan emeljük az elemcsere asztalt a szállítókocsival annyira felfelé, amíg a cen-
trírozó fej (8) a furatokon kívülre kerül.
- Húzzuk ki az elem csereasztalt.

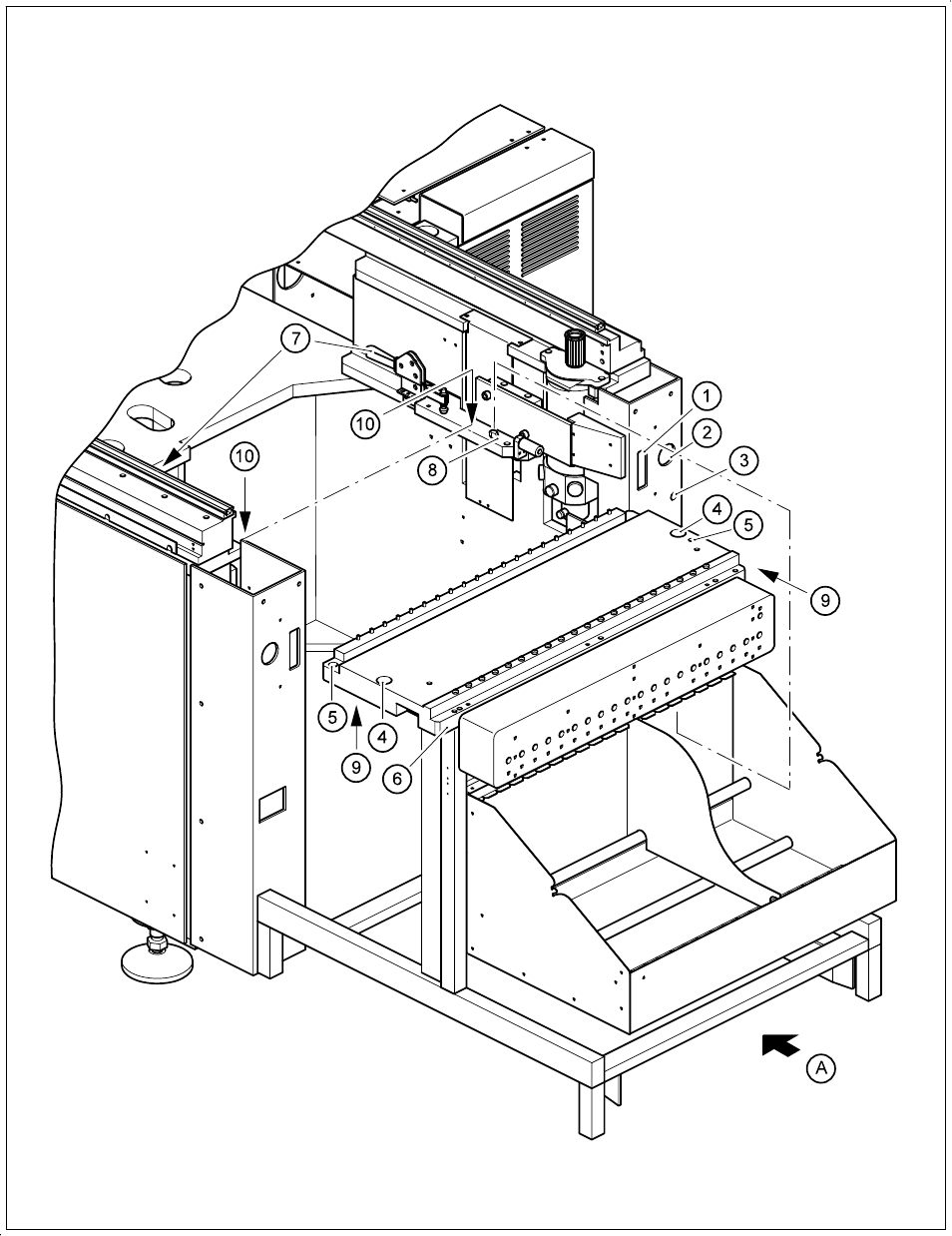

iEUD $ ]HOHPFVHUHDV]WDONLYpWHOH
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.3 Elemasztalok
10-13
0DJ\DUi]DWDiEUiKR]
1 A kommunikációs metszéspont csatlakozása
2 Az elemcsere-asztal áramellátásának csatlakozása
3 Sûrített levegõ csatlakozás
4 A centrírozó fej furatai
5 Hatszöglegû csavarok az elemcsere asztal rögzítésére
6 Az elemcsere asztal álláshelye
7 Horizontális feszítõ
8 Centrírozó fej
9 Az elemasztal felrakó felülete
10 A gépfelrakó felülete
AA csereasztal szállítókocsi betolása
 %HKHO\H]pV
- Ügyeljünk az elemasztal és a gép tiszta felrakó felületére (9 és 10).
- A szállítókocsira tegyünk rá egy elemasztalt és az elemasztalt emeljük meg annyira,
hogy az a gépbe való betoláskor valahol meg tudjon akadni.
- Az elemasztalt óvatosan toljuk annyira a gépbe, hogy az elemasztal centrírozó stift
felvételi lyukai a centrírozó fej fölött legyenek (4 és 8)
- Engedjük le óvatosan az elemasztalt, amíg az elemasztal a gépállványon megfelelõen
nem helyezkedik el.
- Zárjuk le a feszítõkart (7).
- Elõször a kommunikációs jelek lapos dugaszát dugjuk be.
- Helyezzük be a két hatszögletû csavart és jól húzzuk meg ezeket (5).
- Az áramellátás számára a kerek dugaszt dugjuk be.
- Zárjuk le a védõtetõt.
- Oldjuk ki a VÉSZ-KI kapcsolót.
