11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.11 A szállítóhelyzet felismerése 98/03-as kiadás az SR.404.xx szoftververziótól
11-82
 $V]iOOtWyKHO\]HWIHOLVPHUpVH
 ÈOWDOiQRVWXGQLYDOyN
Amennyiben a szállító pozíció jelzéseket kap, akkor ezeket a szállítókat mérni lehet.
Ez a funkció ugyancsak támogatja a lapos tártartót (manuális tray felvétel), amennyiben ez
pozíció jelekkel került ellátásra.
Amennyiben a “Szállító helyzetfelismerés” funkció a sorszámítógép által megadott, akkor a
gép opciók között megjelenik ez a funkció.
A gépopciók között a szállító helyzet felismerést a mindenkori állomáson aktiválhatjuk, ill.
deaktiválhatjuk.
iEUD6]iOOtWyKHO\]HWIHOLVPHUpV
87$/È6
Az állomás bekapcsolása után a “Szállító helyzet felismerés” funkció mindig ki van kapcsol-
va.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-83
Amennyiben az alkalmazott adatokban bejegyzés szerepel egy sávra vonatkozóan, akkor a
centrírozó jelölés pozíciójára a nyáklap kamera a mindenkori szállítón rááll. A mérési
folyamatnál esetlegesen létrejövõ centrírozó jel offset ehhez a sávhoz kerül hozzáren-
delésre és az érkeztetésnél az érkeztetési pozícióra kerül kiszámításra.
 .RUOiWR]iVRN
- A szállító helyzet felismerést nem lehet tárhordozókra alkalmazni, amelyek a Wafflepack
cserélõben kerültek felszerelésre.
- Max. három jelpozíció definiálható szállítónként.
- A szállító jelzések a jobboldali asztal oldalon (menet irányban nézve) a 80F automatán
nem mérhetõ.
87$/È6
Ez a korlátozás a “Portál alatti kamera” felszereltségü gépeknél nem érvényes.
- Amennyiben szállító áll a 118-as álláshelyen és a külsõ érkeztetési rekesz jelölõ
pozíciója közelebb van az x-tengely tartomány határához, mint az érkeztetési pozíció,
akkor a 8 mmS szalagot és a Bulk-Case-szállítót nem lehet mérni.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.12 Pipettacserélõ a 6-os revolverfej számára
11-84
 3LSHWWDFVHUpO}DRVUHYROYHUIHMV]iPiUD
 È WWHNLQWpV
A pipettacserélõ a SIPLACE 80F
4
-6/F
5
automatán kerül alkalmazásra. A pipettacserélõ
modulárisan felépített és min. 1, ill. max. 5 tárral rendelkezik.
Ezeken a tárakon egyenként 6 pipetta-garázs található (11.12.1 ábra). A tárak egy közös
tartón helyezkednek el, amely a nyáklap szállító és a bevezetõ modul közötti térségben he-
lyezkedik el (lásd 11.12.1 ábra). A tárak egymáshoz viszonyuló helyzetét két-két jelölõ stift
rögzíti.
A 7xx pipetta típus és a 8xx pipetta típus számára lehet tárakat felszerelni. A tárakat tetszés
szerint lehet elrendezni.

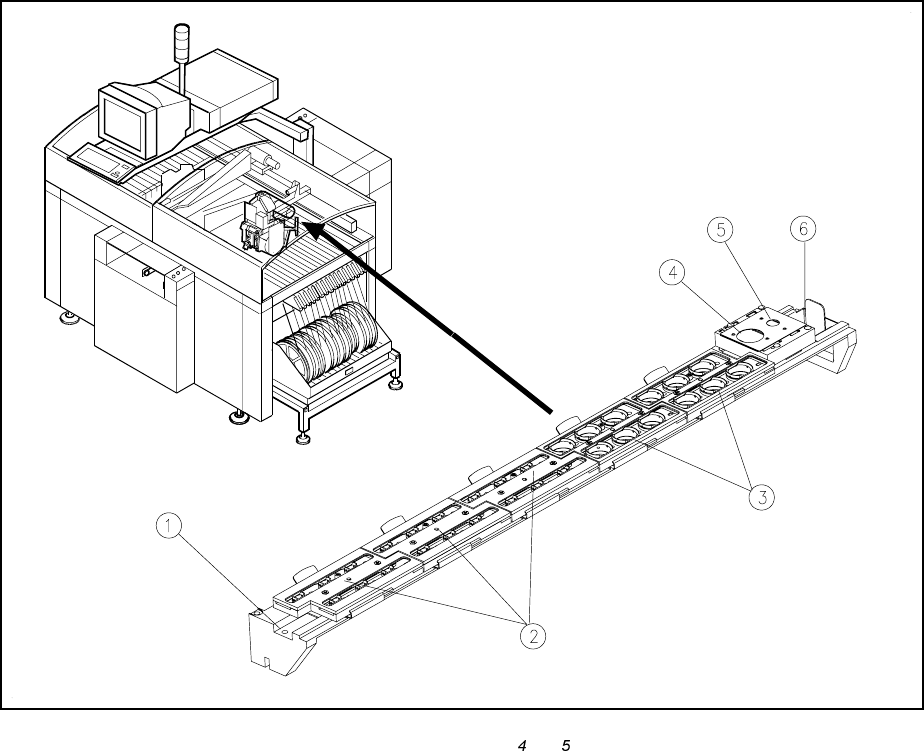

iEUD%HpStWpVKHO\HSLSHWWDFVHUpO}D6,3/$&() ) DXWRPDWiQiO
0DJ\DUi]DWDiEUiKR]
1 Tartó 2 A 7xx pipetta típus tárja
3 A 8xx pipetta típus tárja 4 A 8xx pipetta típus ledobó pozíciója
5 A 7xx pipetta típus ledobó pozíciója 6 Ledobó edény
