Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.3 Gép állvány 9-27 - Kenjük be a vágótárcsa csú szka két kenõ fejét (lásd 9.3 .4 ábr…

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-26

iEUD $:DIIOHSDFNFVHUpO}LOODFVHUpOKHW}HOHPDV]WDO

-0DJ\DUi]DWDiEUiKR]

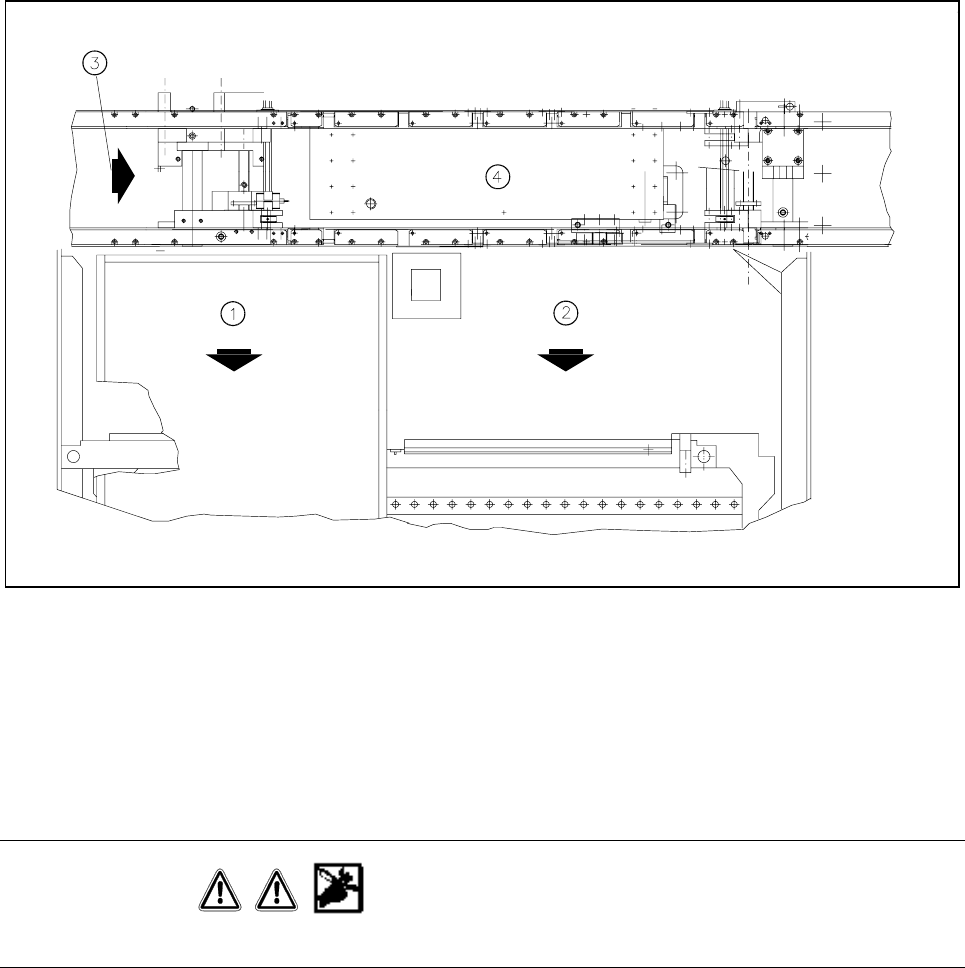

1 Wafflepack-cserélõ 2 Cserélhetõ elemasztal

3 Nyáklap továbbítási irány 4 Közép továbbítás

$YiJyNpVpVDYiJyWiUFVDYL]VJiODWDDGRWWHVHWEHQSyWOiVD

),*<(/0(=7(7e6

Ne érjünk hozzá a vágókés vágóéléhez! Sérülési veszély állhat fenn!

Végezzünk szabad szemmel ellenõrzést a vágókésen és a vágótárcsán. Amennyiben a

vágóél tompa és/vagy a vágókés beér a vágótárcsába, akkor minden egyes alkalommal

mindkét részegységet ki kell cserélni, mint ahogy ez az „Elemasztal” fejezetben a szerviz

utasításban leírásra került. Ehhez beállítási munkálatokra van szükség!

$Y H]HW}VLQHNWLV]WtWiVDpVRODMR]iVDDYiJyWiUFVDFV~V]NiMiQDN]VtUR]iVD

 $YiJypOVpUOpVHNHWRNR]KDW+DV]QiOMDQDNHU}VPXQNDNHV]W\W

- Tisztítsuk le a menetsineket alkohollal (lásd 9.3.4 ábra, 9 - 27. oldalon). Távolítsuk el

különösen zsírt és a szennyezõdéseket a csúszka végérõl. Vigyünk fel kevés csúszás-

és korrózióvédõ szert, WD40-et.

- Hogy minden helyet elérjünk, kézzel toljuk el a csúszkát a vágótárcsával.

- Vigyünk fel ecsetre némi csúszás- és korrózióvédõ szert (WD40) és kenjük be ezzel a

vágótárcsát és a vágókést.

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.3 Gépállvány

9-27

- Kenjük be a vágótárcsa csúszka két kenõfejét (lásd 9.3.4 ábra, 9 - 27. oldalon) kevés

mennyiségû Urethyn E/N2-vel (kb.0,5 g + 0,25 g kenõfejenként). Használjuk ehhez a

zsírzóprést.

- Végül tologassuk a vágótárcsa csúszkáját többször a síneken ide-oda, hogy a zsírzó

anyag egyenletesen kerüljön fel a sínek oldalsó részére is.

$IRJV]tM]VtU]iVD

- Zsírozzuk be a fogszíjakat a vágótárcsa csúszka mozgatása céljából (9.3.4 ábra, 9 - 27.

oldal) és a fogszíjat a vágótárcsa forgó mozgásához (lásd 9.3.4 ábra, 9-27. oldal). Ehhez

használjunk Staburags N12-t.

iEUD hUHVV]DODJYiJyEHUHQGH]pVNDUEDQWDUWiVDUHVV]DODJYH]HW}FVDWRUQDNLYpYH

0DJ\DUi]DWDiEUiKR]

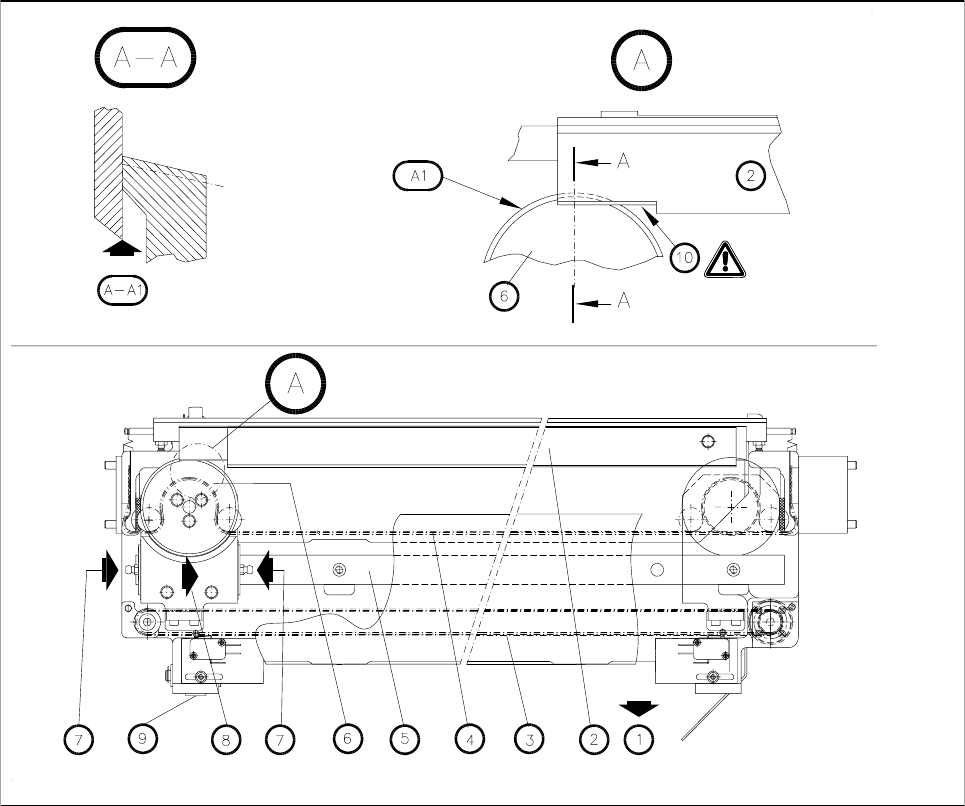

1 A cserélhetõ elemasztal kivétele

2 Vágókés

3 A vágótárcsa csúszka mozgatására szolgáló fogszíj

4 A vágótárcsa forgómozgására szolgáló fogszíj

5Sínek

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-28

6 Vágótárcsa

7 Kenõfej

8 Vágótárcsa csúszka álló pozícióban

9 Sûrített levegõ henger

10 Vágóél

A A részlet

A1Szabad szemmel történõ ellenõrzés: A vágótárcsa felülete tompa-e?

A-A A-A részlet, kinagyított ábrázolásban

A-A1Szabad szemmel történõ ellenõrzés: A vágóélek vizsgálata.

6pUOpVLYHV]pO\DYiJyV]pOHNQpO

$:DIIOHSDFNFVHUpO}~MEyOLEHpStWpVH

87$/È6

Minden második alkalommal, amikor a vágóberendezés karbantartását végezzük, akkor

végezzünk a Wafflepack-cserélõn is karbantartást.-

- Építsük ismét be a Wafflepack cserélõt (lásd a jelen használati utasítás „Elem

elõkészítés” fejezetét.

- Ügyeljünk a tárak forgászögére és a tárak megfelelõ, a tár hordozóhoz való hozzáren-

delésére (lásd „Wafflepack cserélõ” 9.8 rész). A Wafflepack-cserélõ pozíciója az adott

beültetési program feltöltése után, amikor a Wafflepack cserélõ felveszi az elemet,

automatikusan történik.

 6UtWHWWOHYHJ}HJ\VpJ

87$/È6

Ennek a karbantartási munkának az intervalluma közvetlenül függ a használt sûrített levegõ

minõségétõl. Amennyiben a sûrített levegõ specifikáció minõségi követelményeit nem tartjuk

be, akkor a karbantartási intervallumok rövidebbek lesznek. Hogy elkerüljük a beültetõ fejek

vákuum köreinek szennyezõdését, amely eltávolítása rendkívül idõigényes, cseréljük ki a

szûrõpatronokat minden esetben, még mielõtt hibajelzésre sor kerül.

$]EDURV]H PLQ\RPiV HO O HQ}U]pVH

87$/È6

A túl magas, vagy túl alacsony üzemi nyomás elsõsorban a vákuum zavarához vezet, ame-

lynek következménye a fatális hibajelzés és a beültetési folyamat megszakítása.

A következõ munkálatoknál az automata fõkapcsolója bekapcsolva marad.
