4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral
4-38
 (J\SLSHWWDIHOYpWHOHFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor egy meghatározott pipetta a pipetta cserélõ minden-
kori tárából felvételre kerülhet.
87$/È6
A pipettát a sorszámítógép adja meg.
- Aktiváljuk a “Pipetta cserélõ” területen az “Egy pipetta” gombot.
- Klikkeljünk a Felvételre. Megjelenik egy beadási boksz (beadási keret).
- Adjuk be a kívánt pipetta számot a mezõbe és igazoljuk vissza OK-val. A kiválasztott
pipettát a revolverfej felveszi a pipetta cserélõbõl.
 (J\SLSHWWDHOGREiVFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor egy meghatározott, a revolverfejen található pipetta
kerül lerakásra a pipetta cserélõ ledobó tartályába.
- Aktiváljuk a “Pipetta cserélõ” munkaterületen az “Egy pipetta” gombot.
- Klikkeljünk az Eldobás gombra. Megjelenik egy beadási boksz.
- Adjuk be a kívánt pipetta-számot és igazoljuk vissza OK-val.
- A kívánt pipetta bekerül a tartályba.
 (J\SLSHWWDSyWOiVFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor egy meghatározott pipettát tudunk pótolni.
- Aktiváljuk a “pipetta cserélõ” területen az “Egy pipetta” gombot.
- Klikkeljünk a Pótlásra. Megjelenik egy beadó boksz.
- Adjuk be a kívánt pipetta-számot és igazoljuk vissza OK-val.
A kiválasztott pipettát egy új típusúval pótoljuk.
 gVV]HVSLSHWWDOHKHO\H]pVHFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor minden pipettát, amely a revolverfejen található a pi-
petta cserélõ megfelelõ tárába helyezzük vissza.
- Aktivizáljuk a “pipetta cserélõ” területen az “Összes pipetta” gombot.
- Klikkeljünk a Lerakás mezõre. Minden, a csillagon található pipetta vissza kerül a pipetta
cserélõ megfelelõ tárába.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára
4-39
 $]|VV]HVSLSHWWDOHKHO\H]pVHFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor minden pipettát felvesz a pipetta-cserélõ mindenkori tára.
- Aktivizáljuk a “pipetta-cserélõ” munkaterületen az “Összes pipetta gombot”.
- Klikkeljünk a )HOYpWHO mezõre, az összes pipetta, amely a pipetta-cserélõ számára a
felszerelésben adott, a pipetta cserélõbõl a revolverfejjel felvételre kerül.
 $]|VV]HVSLSHWWDHOGREiVDFVDNSLSHWWDFVHUpO}YHO
Ennek a funkciónak az aktivizálásakor az összes pipetta, amely a revolverfejen található
ledobásra kerül a ledobó tartályba.
Aktivizáljuk a “Pipetta-cserélõ” munkaterületen az “Összes pipetta” gombot.
Klikkeljünk az (OGREiV felületre minden pipetta, amely a revolverfejen található bedobásra
kerül a ledobó tartályba.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral
4-40

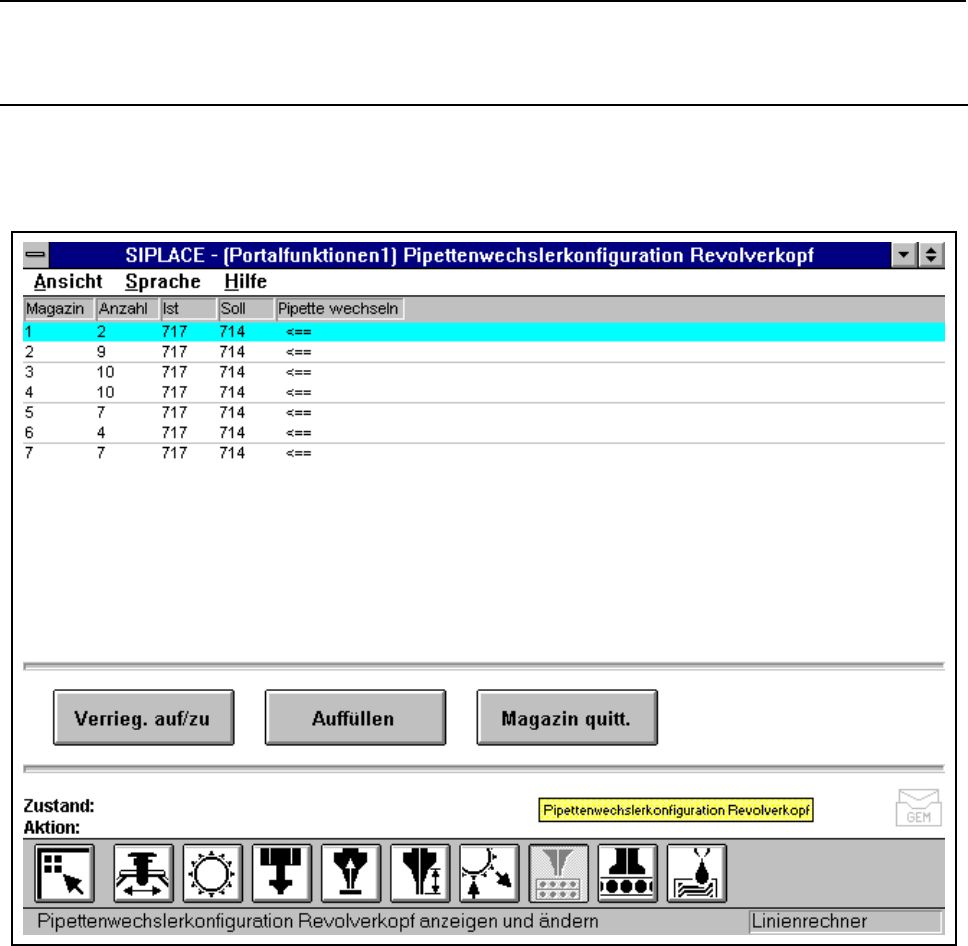

 3LSHWWDFVHUpO}NRQILJXUiFLyRVUHYROYHUIHMQpO
Ez a funkció a pipetta típusok kijelzésére, ellenõrzésére és cseréjére szolgál a pipetta-
cserélõ egyes táraiban.
87$/È6
Egy pipetta-cserélõ revolverfejet installálni kell és a gép opciókban konfigurálni szükséges.
- Klikkeljünk az “Egyedi funkció portál” menüben a 3LSHWWDFVHUpO}NRQILJXUiFLyUHYROY
HUIHM´gombra.
iEUD $RVUHYROYHUIHMSLSHWWDFVHUpO}NRQILJXUiFLyMD
- -Az “Tár” oszlopban a mindenkori pipetta-cserélõ tár kerül megadásra.
- A “Garázs” oszlopban a mindenkori pipetta garázsok kerülnek megadásra.
- -Az “Mennyiség” oszlopban a mindenkori tár aktuális pipetta mennyisége szerepel.
(0 = nincsen /1 = van).
- -A “Tény” oszlopban a pipetta-cserélõn található tényleges felszerelés áll.
- -Az “Terv” oszlopban a sorszámítógép által megadott felszerelés áll.
- -A “Pipetta cserélés” oszlopban nyíllal jelöltük, ha a “Tény”, “Terv” konfiguráció nem
egyezik.
