Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.9 Kamera rendszerek és komplanaritásos lézermodul
9-99

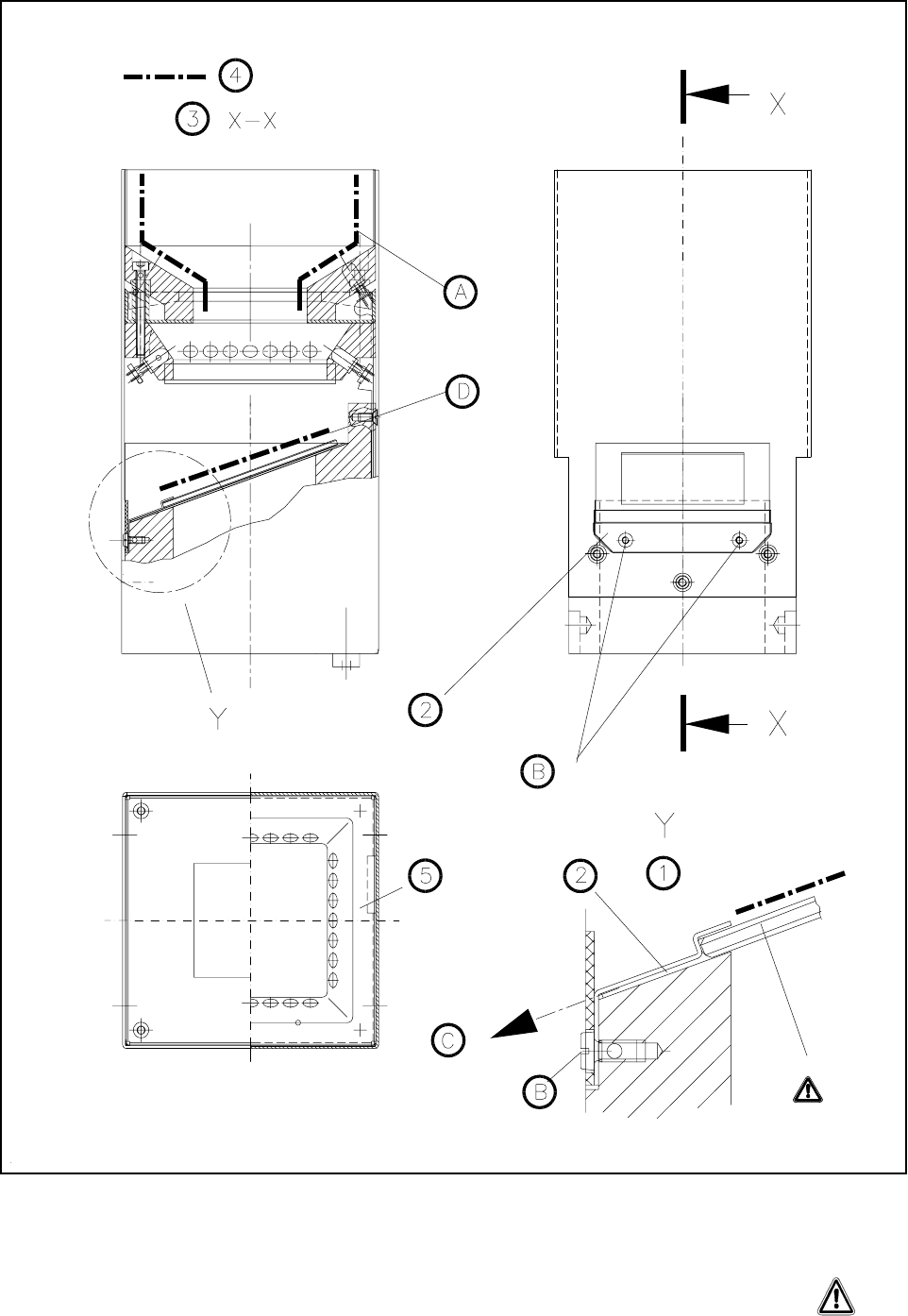

iEUD $],&LOO)&NDPHUDPHJYLOiJtWyIHMHD],&IHMWLV]WtWiViQiO
0DJ\DUi]DWDiEUiKR]
1 Y részlet 2 Üvegtartó
3 X-X metszet 4 A tisztítandó felületek üveglap
5 IC- megvilágító fej nézet
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.9 Kamera rendszerek és komplanaritásos lézermodul
9-100
0XQNDOpSpVHNDiEUiKR]
A Tisztítsuk ezeket a felületeket minden oldalról (csak az IC-kameránál)
Csak akkor, ha az üveglap szennyezett.
B Oldjuk ki a hatszögletû csavarokat
C Az üvegtartót ferdén lefelé húzzuk ki.
D Tisztítsuk meg ezt a felületet.
 .RPSODQDULWiVRVOp]HUPRGXO6,3/$&()
)
)
 %L]WRQViJLXWDVtWiVRN
87$/È6
A lézermodul üzemeltetése számára a biztonsági berendezés az 1 Lézerosztályban:
A lézermodulon a biztonsági dugasz megakadályozza a lézer üzemeltetését a gépen kívül.
Egy védõtetõ kinyitásakor az üzemi feszültség megszakad és a LED az üzemi feszültség
számára a lézermodulon kialszik.
Ez a védelmi funkció a mûködtetett (kinyitott) kulcskapcsoló esetében is üzemben marad.
Karbantartási munkálatok elõtt az automatát a fõkapcsolóval kapcsoljuk ki.
9(6=e/<
A komplanaritásos lézermodul védelmi ber-
endezés nélkül a 3B osztálynak felel meg:
A lézer olyan hullám és teljesítmény tar-
tományban mûködik, hogy az veszélyes a
bõrre és a szemre.
Csak érintetlen biztonsági beren-
dezésekkel felel meg a modul az 1 Léze-
rosztálynak és ilyen formán veszély nélkül
üzemeltethetõ.
Ezért ne hajtsunk végre semmilyen ma-
nipulációt a biztonsági berendezéseken.
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.9 Kamera rendszerek és komplanaritásos lézermodul
9-101
 hYHJODSRNWLV]WtWiVD
- Kapcsoljuk ki a fõkapcsolóval az automatát. Nyissuk fel a védõtetõt.
- A komplanaritásos lézermodulon tisztítsuk le az üveglapot (lásd 9.9.2 ábra) egy száraz
zsírmentes ecsettel. Használjunk speciális optikai kendõt (pl. a Kodak cégtõl), vagy lenc-
setisztító papírt, (pl. a Kodaktól a „Lens cleaning tissue”), hogy az ujjlenyomatokat
eltávolítsuk.
- Zárjuk le a védõtetõt és kapcsoljuk ismét be a fõkapcsolóval az automatát.
iEUD hYHJIHOOHWDNRPSODQDULWiVRVOp]HUPRGXOWLV]WtWiVDNRU
0DJ\DUi]DWDiEUiKR]
1 Nyáklap továbbítási irány
2 Pipetta cserélõ
3 Komplanaritásos lézermodul
4 IC-kamera
5FC kamera
0XQNDOpSpVHNDiEUiKR]
A Tisztítsuk le az üvegfelületet optikai kendõvel
