11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.9 GEM-metszéspont 98/03-as kiadás az SR.404.xx szoftververziótól
11-68
 6WiWXV]NLMHO]pV
- Klikkeljünk alapnézetben a GEM szimbólumra (lásd 11.9.2 ábra). Három különbözõ
menübõl választhatunk (lásd 11.9.7 ábra).
- Klikkeljünk a Státusz kijelzés gombra.
iEUD 0HQNLYiODV]WiV*(0PHWV]pVSRQW
0DJ\DUi]DWDiEUiKR]
1 Alapnézet 2 Státusz kijelzés
3 Beültetési program töltése 4 Üzenet
6(&6NDSFVRODWOiVGD UpV]WD*(0'HIDXOWEHiOOtWiVW
- Klikkeljünk a Kapcsolat felvétel mezõre. A SIPLACE-állomás és a Host közötti kapcsolat
létrejön.
- Klikkeljünk a Kapcsolat megszakítás mezõre. A kapcsolat a SIPLACE-állomás és a Host
között megszakításra kerül.
- Az Állapot kijelzõ mezõben, a végrehajtott akció pillanatnyi állapota kerül kijelzésre.
1234
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.8 Remote Service
11-69
.RQWURONDSFVRODWOiVGD UpV]WD*(0'HIDXOWEHiOOtWiVW
- Klikkeljünk a Kezelõ irányítás mezõre. A beültetõ programokat az állomásról feltölthetjük
a Host-ra. Az állomásról a Host-ra nem lehet beültetõ programokat letölteni.
- Klikkeljünk a Host irányítás mezõre. A beültetõ programokat az állomásról feltölthetjük a
Host-ra és beültetõ programokat a Host-ról az állomásról letölthetünk.
- Klikkeljünk az Off-line mezõre. Üzenetek küldése és fogadása nem lehetséges. A kapc-
solat azonban fennmarad.
87$/È6
Amennyiben a kontrol kapcsolat a Host részérõl megszakad, akkor a kapcsolat az Off-line
állapotba kerül. (Csak a Host hozhatja létre a kapcsolatot). A SIPLACE-n ez az állapot csak
az Off-line kapcsolás elhagyásával lehetséges. A Host irányítás és a Kezelõ irányítás funkciók
csak ezután válnak ismét lehetõvé.
6SRROLQJOiVGD UpV]WD*(0'HIDXOWEHiOOtWiVRNQiO
- Az Állapot kijelzésnél a Spooling állapotok aktív és inaktív volta mutatható ki.
--$NWtYA kapcsolat a Host-tal megszakadt. Üzenetek gyûjtése történik.
--,QDNWtY A kapcsolat a Host-tal fennáll. Üzenetek továbbítása történik a Host-hoz
- Az írás kijelzésben kijelzésre kerül, hogy a tároló tele van-e (memória), vagy van-e még
szabad tároló kapacitás a Spooling-adattárban.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.9 GEM-metszéspont 98/03-as kiadás az SR.404.xx szoftververziótól
11-70
 %HOWHWpVLSURJUDPW|OWpVH
- Klikkeljünk az alapnézetben a GEM szimbólumra (lásd 11.9.2 ábrát). Három különbözõ
menübõl választhatunk (lásd 1.9.7 ábra).

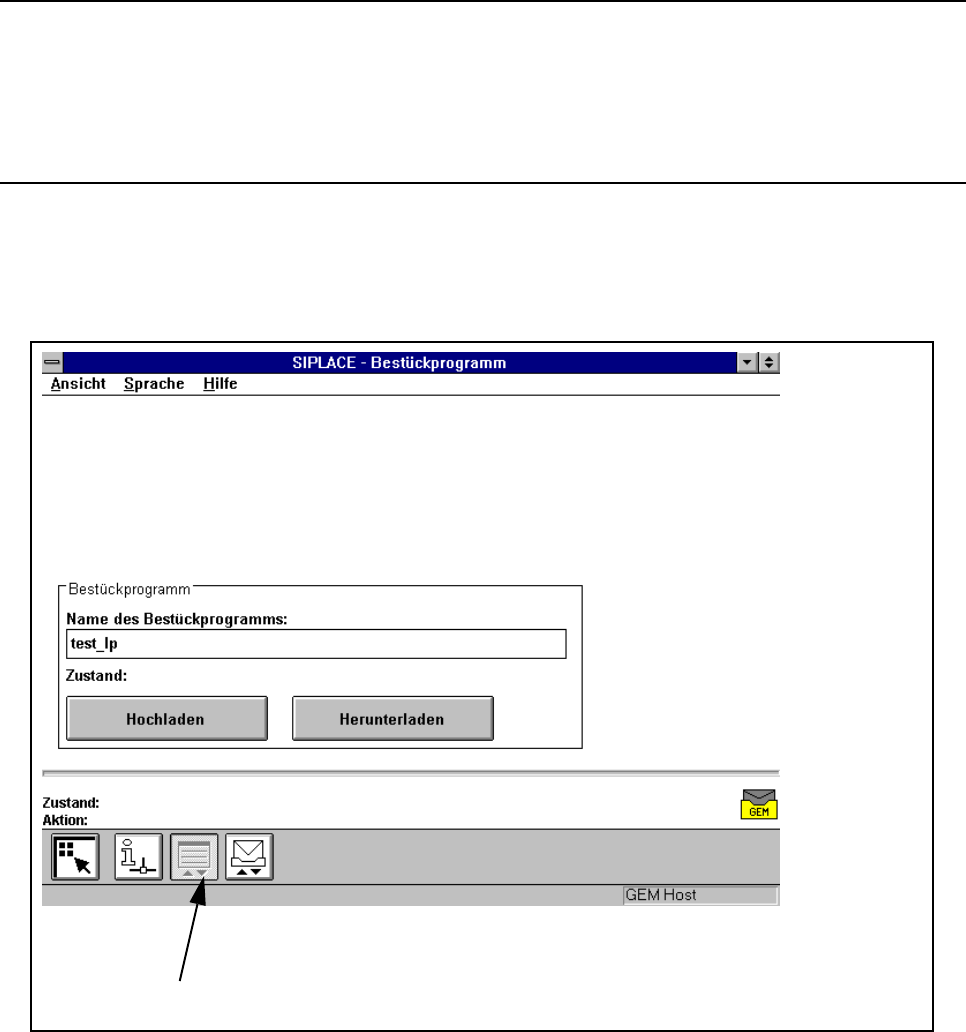

- Klikkeljünk a Beültetõ program töltés gombra. A beültetõ programokat a Host-tól letölth-
etjük az állomásra, vagy beültetõ programokat tölthetünk fel az állomásról a Host-ra.
87$/È6
Az akciótól függõen, a megfelelõ beültetõ programok az állomáson, vagy a Host-ban álljan-
ak rendelkezésre. Egy beültetõ program letöltéséhez az Opció menüben az Üzemmód al-
menü a GEM Host-ra kerüljön beállításra (lásd 11.9.2.2 részt Üzemmód).
iEUD % HOWHW}SURJUDPW|OWpVH
$EHOWHW}SURJUDPQHYH
- Ebbe a mezõbe vigyük be a beültetõ program nevét és klikkeljünk a megfelelõ kapcsolási
felületre.
