Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.1 Az automata kijelzõje és kezelési elemei
2-5
 %LOOHQW\]HW
SIPLACE 80S-20/F4/F4-6F/F5 billentyûzete egy ultra lapos, IBM kompatibilis kompakt bil-
lentyûzet, integrált egérrel (Trackball). A billentyûzet, ill. az egér Standard-adatbeadásra al-
kalmas médium, az állomás számítógép Windows-kezelõfelülete számára.
iEUD$ELOOHQW\]HWpVDELOOHQW\NHOKHO\H]NHGpVH
0DJ\DUi]DWDiEUiKR]
1 Return-gomb 2 Baloldali egér-gomb
3 Trackball 4 Az F1-F12-ig terjedõ funkciós gombok
LASER
PROG
ESC
TAB
1
Q
F1
CTRL
Scroll Pad TrackballNum Caps
F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12
1
2
3
4
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2.1 Az automata kijelzõje és kezelési elemei
2-6
 0RQLWRU7RXFK6FUHHQ
A Touch-Screen monitor adatbeadásra szolgáló médiumként mûködik a SIPLACE 80S-20/
F4/F4-6F/F5 kezelõfelülete számára az MS-Windows üzemrendszerben. Akciókat a mind-
enkori funkció leütésével közvetlenül a képernyõn lehet kiválasztani és végrehajtani. Az uj-
junkkal ezalatt az egeret a képernyõn vezetjük.
9,*<È=$ 7
Védjük meg a monitort a nedvességtõl és a túlzott hõtõl (napsugarak, fûtés).
Ne takarjuk le a szellõzõ nyílásokat.
Sohase próbáljuk meg a házat eltávolítani.
Ne öntsünk ki folyadékot a monitorra és semmilyen tárgy ne essen bele a ház nyílásaiba.
Ügyeljünk a helyesen beállított üzemi feszültségre.
FIGYELEM
A monitorhoz a mindenkori monitorra érvényes, külön használati utasítás is leszállításra
kerül. Kérjük vegyék figyelembe ezen használati utasítás kezelési, figyelmeztetési és bizton-
sági utasításait.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.1 Az automata kijelzõje és kezelési elemei
2-7
 $ ]iOORPiVV] iPtWyJpSH

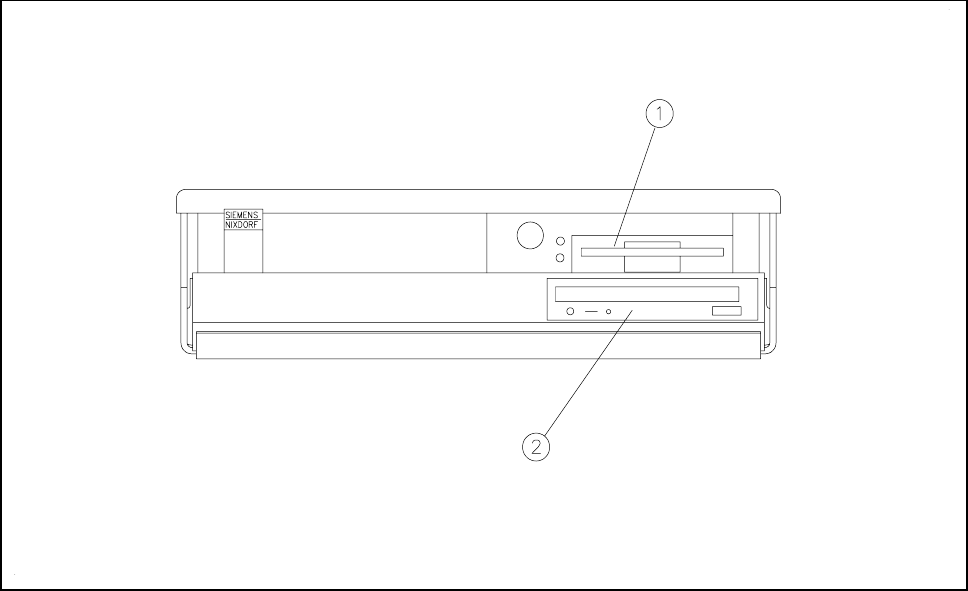

A SIPLACE 80S-20/F4/F4-6F/F5 állomás számítógépét egy IBM kompatibilis PC-n keresztül
realizáltuk. Házként egy kis Desktop-modellt használtunk.
iEUD $'HVNWRSV]iPtWyJpS
0DJ\DUi]DWDiEUiKR]
1 3,5” Floppydrive 2 CD ROM-meghajtó
