10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.6 Wafflepack cserélõ 98/03-as kiadás az SR.404.xx szoftververziótól
10-28
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól
10.7 A felülettár tartója (manuális tray felvétel)
10-29
 $IHOOHWWi UWDUWyMDPDQXiOLVWUD\IHOYpWHO
87$/È6
A manuális tray felvételt csak a SIPLACE 80F
4
, 80F
4
-6, ill. 80F
5
jobb oldalára szabad
megtenni. A tray felvételt csak úgy lehet pozícionálni, hogy a jobboldali széle maximum a 73
sávot foglalja el.
 ÈOWDOiQRVWXGQLYDOyN
A lapos tár tartójával az egyes lapos tárakból elemeket lehet elhozni. A tárakat kézzel lehet
cserélni.
A tárak tartóját egy szállító helyezi az elemasztalra.
Két különbözõ kivitelezésben találhatunk tartókat, amelyek szélességükben térnek el
egymástól.
A nagy tárak tartója (260 mm) a 00116430-01 cikkszámtól,
A kis tárak tartója (136 mm) a 00116432-01 cikkszámtól
 %HKHO\H]pV
- A manuális tray felvétel elülsõ oldalát helyezzük be a hozzá tartozó centrírozó stiftbe (B
a 10.7.1 ábrán).
- Elõször a manuális tray felvétel hátsó oldalát állítsuk az elemasztalon a kalodába (A. a
10.7.1 ábrán).
- Ellenõrizzük, hogy a manuális tray felvétel biztonságosan helyezkedik-e el az elemasz-
talon.
- A lapos tár hordozó egyik oldalát helyezzük be a tartóba (C. a 10.7.1 ábrán).
- Ekkor nyomjuk be a másik oldalt is a tartóba (D. a 10.7.1 ábrán).
- Toljuk be a lapos tárat ütközésig (E. a 10.7.1 ábrán).
- Rögzítsük a lapos tár tartót úgy, hogy a nyomódarabot (F. a 10.7.1 ábrán) lefelé nyomjuk.
- A lapos tár tartó eltávolításához a nyomódarabot ismét megnyomjuk.
87$/È6
“A kis lapos tár tartó”-nál (136 mm) egy lapos tárat (JEDEX-/CENELEC-lapostárak) köz-
vetlenül a tartóra, tehát lapos tár hordozó nélkül szerelhetõ fel. Ekkor az alacsony tartót
cserélni kell.
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
10.7 A felülettár tartója (manuális tray felvétel)
10-30
10.7.3 Az alacsony tartó cseréje
- Rögzítsük az alacsony tartót (G a 10.7.1 ábrán). Nyomjuk meg a nyomódarabot (F. a
10.7.1 ábrán) lefele és távolítsuk el az alacsony tartót úgy, hogy azt oldalra kinyomjuk.

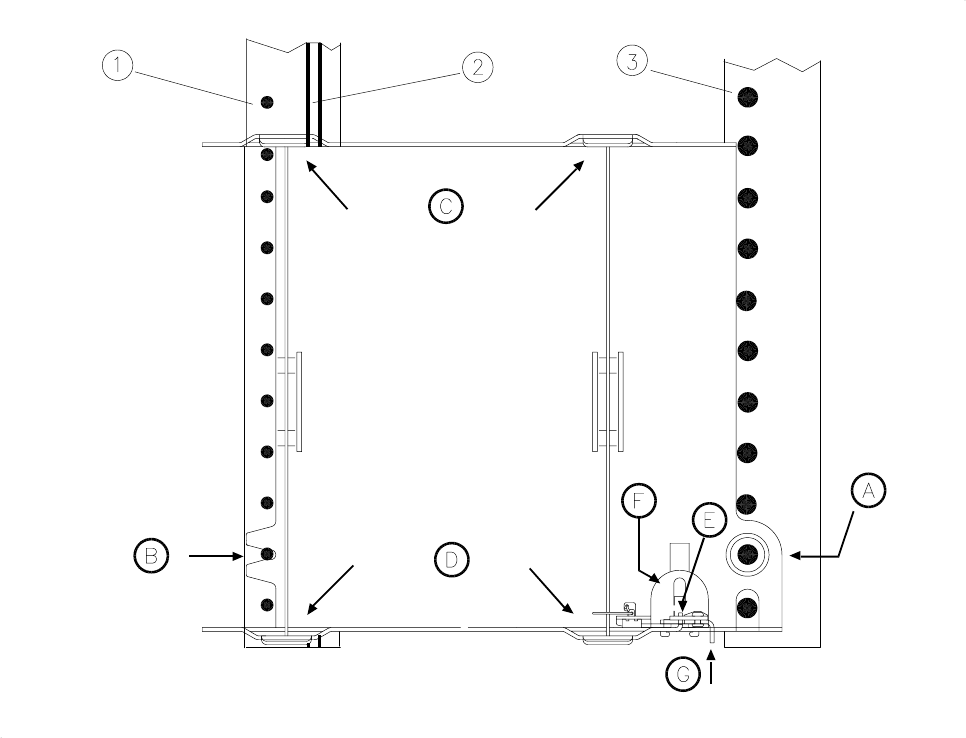

iEUD %HWpWHONLYpWHO
0DJ\DUi]DWDiEUiKR]
1 Centrírozó stiftek
2 Mágnesléc
3 Kaloda
 $GDWEHYLWHO
Definiáljuk a lapos tárakat úgy ahogy az a SIPLACE UNIX sorszámítógép használati
utasításában leírásra került.
