Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció

98/03-as kiadás az SR.404.xx szoftververziótól

4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára

4-33

 )HMUHIHUHQFLDPHQHW

Ennek a funkciónak az aktivizálásakor a z- és a d-tengely referencia menetet végez.

- A munkaterületen klikkeljünk a )H M UH IHUHQFLDPHQHWmezõre.A z- és d-tengelyek refer-

encia menetet végeznek.

 'WHQJHO\IRUGtWiVIRUGXOiV

Ennek a funkciónak az aktivizálásakor a d-tengelyt lehet ellenõrizni. Eközben a d-tengely

megfordul.

- Klikkeljünk a munkaterületen a 'WHQJHO\IRUGXOiV mezõre. A D-tengely megfordul.

 =WHQJHO\NDSRFVNLROGiV

Ennek a funkciónak az aktivizálásakor a z-tengely kapcsolása kioldásra kerül.

- Klikkeljünk a “z-tengely” munkaterületen a .DSFVROiVNLROGiVD mezõre. A z-tengely

kapcsolás kioldásra kerül és az ablak megjelenik és jelenti, hogy a z-tengely kapcsolás

kioldásra került.

- Hogy a kapcsolást ismét aktivizálhassuk, klikkeljünk az OK-ra. Az ablak bezár és a z-

tengely kapcsolás ismét aktívvá válik.

 9iNXXPNL

Ennek a funkciónak az aktivizálásakor a vákuum bekapcsolásra kerül.

- Klikkeljünk a “vákuum” munkaterületen a %H mezõre. A vákuum bekapcsolásra kerül.

 9iNXXPEH

Ennek a funkciónak az aktivizálásakor a vákuum kikapcsolásra kerül.

- Klikkeljünk a “vákuum” munkaterületen a Ki mezõre. A vákuum kikapcsolásra kerül.

 )~YiVEH

Ennek a funkciónak az aktivizálásakor a fúvás a pipettán bekapcsolásra kerül. Ezzel egyide-

jûleg az esetlegesen aktivizált vákuum kikapcsol.

- A “Fúvás” munkaterületen klikkeljünk a %H mezõre. A fúvás bekapcsolásra kerül.

)~Y iVNL

Ennek a funkciónak az aktivizálásakor a pipettán a fúvás kikapcsol.

Klikkeljünk a “Fúvás” munkaterület ., mezõjére. A fúvás kikapcsolásra kerül.

4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótó

4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számáral

4-34

 9iNXXPWHV]WDRVUHYROYHUIHMQpO

Ha az összes pipetta a csillagokban, akkor ennek a funkciónak az aktivizálásakor a pipetták

az érkezési pozícióban a vákuum értékek szerint ellenõrzésre kerülnek.

- Klikkeljünk az “Egyedi funkciók portál” menüben a 5HYROYHUIHMYiNXXPWHV]WMH szim-

bólumra.

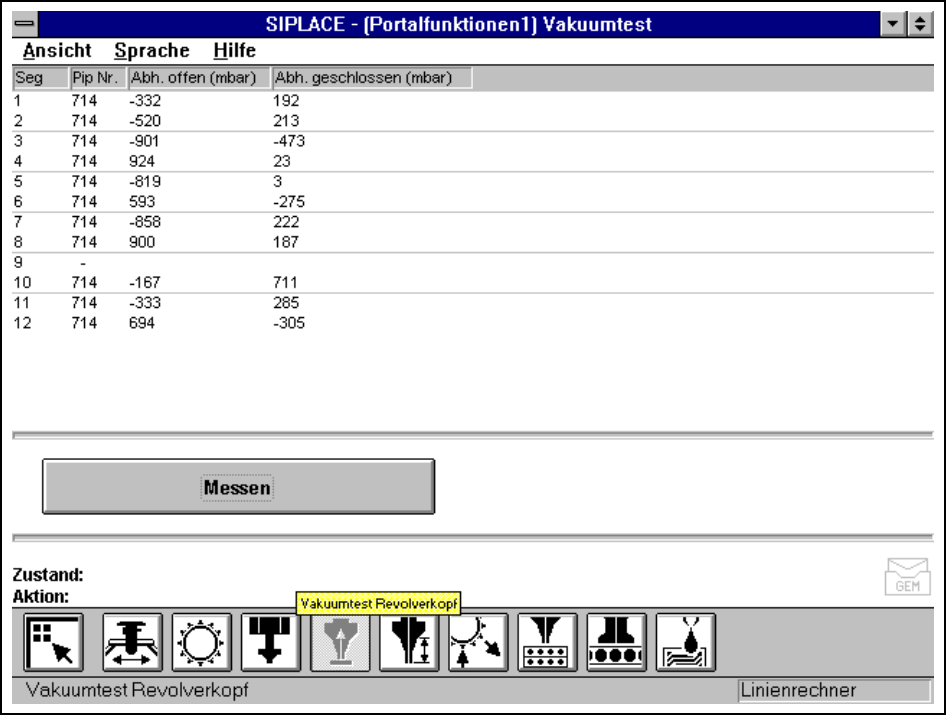

iEUD $RVUHYROYHUIHMYiNXXPWHV]WMH

- Klikkeljünk a mérés felületre. Lezajlik egy fejreferencia menet és az érkezési pozíció

vákuum értékei minden pipettánál mérésre kerülnek. A nyitott érkezési pozíció és a zárt

érkezési pozíció mérési eredményei kerülnek kijelzésre.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció

98/03-as kiadás az SR.404.xx szoftververziótól

4.3 A 6-os revolverfejjel rendelkezõ portál egyedi funkciói (csak a SIPLACE 80F4-6) számára

4-35

 3LSHWWDRIV]HWDRVUHYROYHUIHMQpO

Ez a funkció az összes szegmens pipetta magasságának kiderítésére szolgál. Ha az összes

pipetta a csillagon van, akkor az itt látható értékek az 1 szegmensre vonatkoznak.

- Klikkeljünk az “Egyedi funkció portál” menüben a 3LSHWWDRIV]HWUHYROYHUIHM szim-

bólumra.

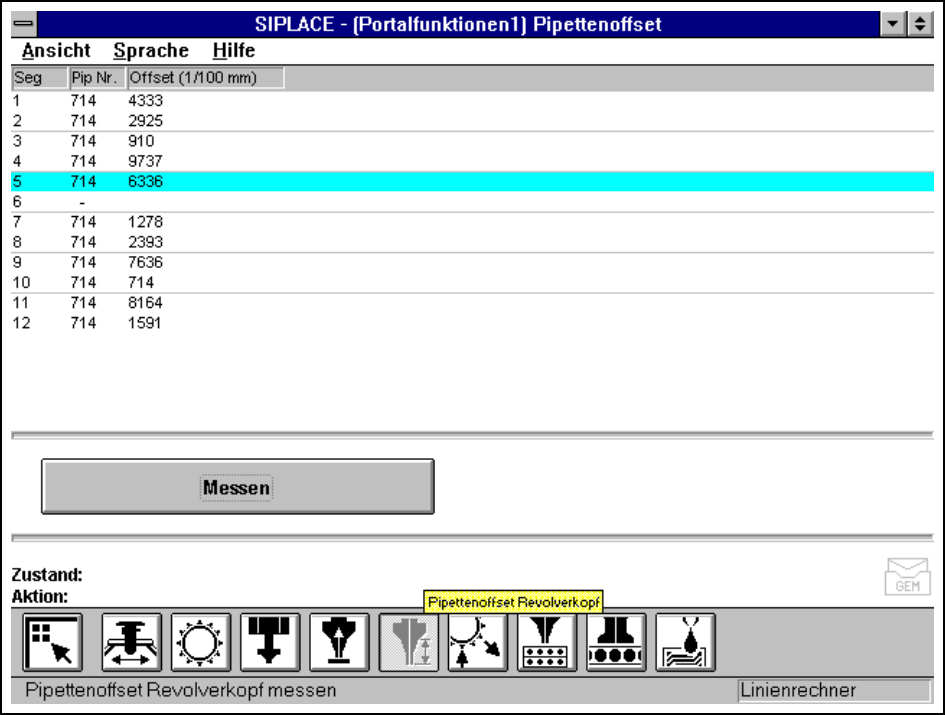

iEUD 3LSHWWDRIV]HWDRVUHYROYHUIHMQpO

Klikkeljünk a mérés mezõre.

- Nyomjuk meg, hogy ha a képernyõn a start gomb megnyomására szólítanak, a start

gombot. Az aktív portál egy definiált pozícióba megy a nyáklap szállító fölött és mérést

végez minden szegmens z-magasságában. A mérés befejezése után a portál visszatér

kiindulási pozíciójába. A mért pipetta magasság kijelzésre kerül.
